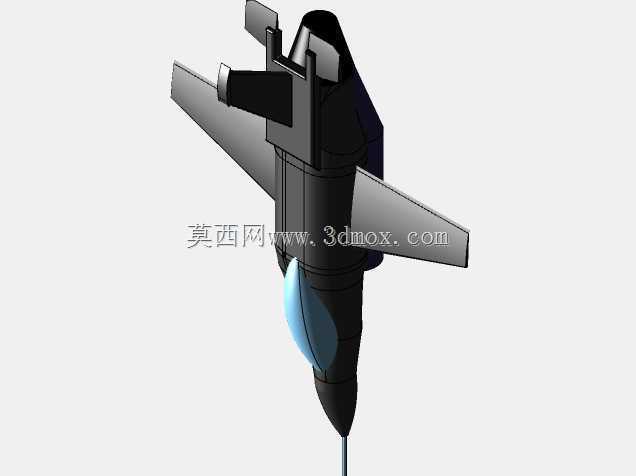

F-16战隼战斗机整机结构三维数模

　　该三维数模还原的F-16战隼作为单发轻型多用途战术飞机，在全球多国空中力量体系中承担制空作战、近距空中支援、纵深打击等多重任务，其结构设计围绕高机动飞行、多任务挂载、高维护性三大核心需求展开，建模过程中完整保留了实机的气动外形特征与结构分区逻辑，可用于航空装备结构教学、气动外形验证、虚拟仿真训练等场景。从外形尺寸来看，数模严格遵循实机1:1比例还原，机身总长、翼展、机高、垂尾高度等参数均匹配实机公开的尺寸边界，机身截面采用翼身融合体设计，边条翼从座舱后段平滑过渡至主翼根部，这种设计在大迎角飞行状态下可利用边条产生的脱体涡为机翼提供附加升力，提升战机的瞬时盘旋能力与大迎角操控稳定性，数模中完整还原了边条翼与机身的过渡曲面曲率，

　　没有出现曲面断层或曲率突变的问题，可直接导入流体仿真软件开展基础气动特性计算。座舱部分采用整体式气泡座舱盖设计，数模中还原了座舱盖的曲面弧度与风挡的安装倾角，这种设计可为飞行员提供360度全向视野，尤其是后向视野范围远超同代双发重型战机，适配近距格斗空战中飞行员快速锁定目标的需求；座舱后段的机身背脊结构整合了航电设备舱与燃油管路通道，数模中保留了背脊的整流外形与设备舱的分块结构，可用于开展航电设备布置、燃油系统走向的模拟验证。主翼采用切尖三角翼布局，安装角与下反角均匹配实机参数，机翼前缘的机动襟翼、后缘的襟副翼均做了独立的结构分块，可通过添加运动副模拟不同飞行状态下的舵面偏转角度，适配飞行控制律仿真、舵面载荷计算等需求；

　　机翼下方的挂点结构也做了还原，可根据任务需求匹配不同的副油箱、机载武器、吊舱模型，开展挂载方案的干涉检查与重心配平计算。垂尾采用单垂尾布局，垂尾前缘后掠角、方向舵的偏转范围均与实机一致，垂尾根部的减速伞舱、尾喷口周围的整流结构也完整还原，腹鳍的安装位置与尺寸边界严格匹配实机参数，可保证大侧滑角飞行状态下的航向稳定性；进气道采用腹部进气布局，进气道唇口的曲率、进气道与机身的附面层隔道结构均做了精细化建模，可模拟不同飞行速度下的进气道流场特性，验证进气效率与发动机工作匹配性。前起落架与主起落架的结构位置、收放转轴位置均在数模中做了标注，起落架舱的外形边界与机身结构的衔接处做了平滑处理，可用于开展起落架收放运动仿真、

　　起落架与机身连接结构的强度校核；机炮口位于机身左侧边条翼根部，数模中保留了机炮口的凹陷结构与周边的防焰板安装位置，可还原机炮射击时的结构布局特征。整个数模的结构分块遵循实机的维护口盖划分逻辑，机身表面的检修口盖、天线安装座、大气数据传感器的安装位置均做了对应还原，可用于地勤维护模拟训练、虚拟维修仿真系统搭建；机身表面的曲面均采用G2连续过渡，没有出现建模过程中常见的曲面褶皱、法线反转等问题，导入各类三维软件后无需做额外的曲面修复即可开展后续的仿真、渲染、二次开发工作。在实际工程应用中，该数模可作为航空类专业的结构教学案例，帮助学员理解第三代战斗机的气动布局设计逻辑与结构布置思路，也可作为虚拟仿真训练系统的基础模型，搭配飞行力学模型构建高保真的飞行训练场景，还可用于国防科普类内容的可视化制作，直观展示战机的结构组成与外形特征。建模过程中针对不同结构的受力特征做了简化处理，在保证外形精度的前提下控制了整体模型的面数，既可以满足高精度渲染的需求，也可以适配实时仿真系统对模型轻量化的要求，不同结构分区均做了独立的图层划分，方便使用者根据需求单独提取机翼、机身、起落架、尾翼等部件开展针对性的分析工作，无需对整体模型做额外的拆分处理。
