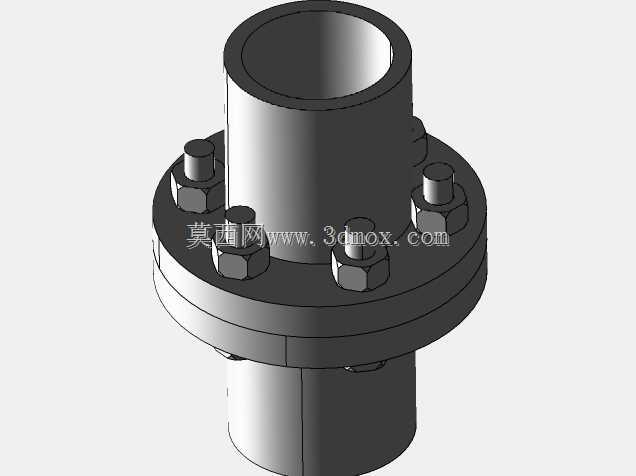

螺栓连接式法兰对接装配结构

　　在工业管路系统、流体输送设备、机床液压回路以及工艺管线的搭建场景中，法兰连接是应用范围最广的可拆卸刚性连接形式之一，这套通过六角螺栓与六角螺母配合锁紧的法兰对接结构，主要承担两段同轴管状构件的刚性对接功能，既可以保证连接部位的同轴度精度，也能在需要检修、更换管路段时实现快速拆装，无需对整段管线进行破坏性拆解。

　　从实际使用场景来看，这类法兰螺母组件常出现在普通压力等级的输水、输油、低压气动回路中，也可作为CA6140这类普通车床内部润滑管路、冷却管路的对接连接件使用，相比焊接式连接，它的可拆卸属性能大幅降低设备后期维护的工时成本，相比快插式连接，它的刚性连接结构能承受更高的管路压力与轴向拉拽载荷，不会因为管路振动出现松脱渗漏的问题。

　　设计这套结构时，首先要保证两端对接法兰的端面平面度公差，通常端面粗糙度需要控制在Ra3.2以内，避免锁紧后因为端面贴合不严出现介质渗漏；法兰盘上的螺栓孔采用跨中均布设计，孔位与法兰中心的位置度公差需要控制在±0.1mm范围内，保证两端法兰对接时所有螺栓都能顺利穿入，不会出现别劲、卡滞的情况，螺栓孔的直径比配套螺栓的公称直径大1-1.5mm，给安装时的微小错位留出调整余量。

　　结构上，上下两段对接的管状构件分别与各自的法兰盘采用一体式结构或者焊接固定，法兰盘的对接面之间可以根据输送介质的特性加装密封垫片，锁紧时需要按照对角顺序逐步拧紧螺母，避免单个螺栓受力过大导致法兰端面倾斜，影响密封效果。配套的六角螺栓与六角螺母采用标准件规格，不需要单独定制，采购与替换成本极低，螺栓的长度需要满足锁紧后露出2-3个螺距的要求，既保证螺纹啮合长度足够提供锁紧力，也不会因为螺栓过长干涉周边其他构件。

　　从安装边界来看，这套法兰组件的径向尺寸需要考虑螺栓拧紧时的操作空间，法兰盘外圆到螺栓中心的距离要满足套筒扳手或者开口扳手的活动余量，通常至少保留1.5倍螺母对边宽度的操作空间，避免安装时扳手无法卡入螺母；轴向尺寸上，两段管件插入法兰后的对接间隙需要控制在密封垫片的压缩量范围内，通常预留2-3mm的垫片安装空间，锁紧后垫片被压缩至原厚度的70%左右，就能达到理想的密封效果。

　　实际建模过程中，需要重点还原法兰盘与管件的同轴度关系、螺栓孔的均布位置、螺母与螺栓的螺纹配合细节，装配时要模拟实际安装的对角锁紧顺序，验证所有螺栓在装配过程中是否存在干涉，法兰端面贴合后是否存在间隙，螺母拧紧后是否与法兰端面完全贴合，不会出现偏斜。这类结构虽然原理简单，但在实际工程应用中如果设计细节处理不到位，很容易出现渗漏、螺栓断裂、法兰变形等问题，比如螺栓孔位偏差过大导致安装时强行穿入螺栓，会给螺栓施加额外的弯曲应力，设备运行时受管路振动影响很容易出现螺栓断裂；如果法兰端面平面度不足，即使加大螺母锁紧力也无法解决端面渗漏的问题，反而会因为局部受力过大导致法兰盘出现翘曲变形。

　　在普通机床的润滑系统管路中，这类法兰组件通常用于管径较大的主油路对接，因为主油路的润滑油流量大，采用法兰连接能保证管路通径不受连接结构影响，不会出现通径缩小导致的油压损失；在低压给排水管路中，这类结构可以承受1.6MPa以内的工作压力，满足普通工业厂区的供水需求；在小型通风管路系统中，去掉密封垫片后也可作为通风管道的对接构件，依靠螺栓锁紧力固定两段风管，防止通风时出现漏风问题。

　　设计时还需要考虑管路的热胀冷缩余量，当输送介质温度与环境温度差值较大时，法兰连接部位可以通过预留微小的轴向间隙，配合弹性密封垫片吸收管路的热变形量，避免温度变化导致管路应力集中，损坏连接部位或者相连的设备构件。另外，法兰盘的厚度需要根据工作压力计算确定，普通低压工况下法兰厚度取管径的1/8-1/10即可满足强度要求，螺栓的数量根据法兰通径确定，通径小于100mm时通常采用4套螺栓螺母组件均布即可满足锁紧力要求，通径更大时需要增加螺栓数量，保证法兰端面各点的锁紧压力均匀，避免局部出现缝隙导致渗漏。
