空客A320用增材制造仿生散热结构件

　　在民用航空机载设备的热管理设计中，散热构件的性能直接影响电力变换单元的工作稳定性，这款仿生结构件正是针对空客A320机型的机载电力变压器散热需求开发的专用构件。不同于传统铣削加工的平直翅片散热器，该结构借鉴了生物界叶脉与生物骨架的拓扑优化逻辑，在有限的安装空间内实现了散热效率与结构强度的平衡。

　　从实际装机场景来看，该构件安装于A320机型电子设备舱的电力变压器安装位，周边紧邻航电信号线缆与其他机载电力模块，因此安装边界有着严格的限制：构件整体为带圆弧过渡的楔形轮廓，侧边设置的三个圆形凸台为定位安装面，与变压器壳体的安装孔位完全匹配，安装后整体突出高度不超过舱内预留的42mm安装间隙，不会与周边线缆、结构件产生运动干涉。构件背部的密集平行翅片沿气流方向排布，适配设备舱内的环控系统冷却气流走向，气流流经翅片间隙时可形成稳定的层流换热，相比同体积传统平直翅片结构，换热面积提升了37%，同时风阻降低了18%，可在环控系统额定风量下将变压器工作温升控制在允许范围内。

　　设计过程中，结构团队首先对变压器的工作热负荷进行了全工况测算，明确了不同飞行阶段下的散热需求，再结合安装空间的边界约束，采用拓扑优化算法生成初始的支撑筋布局，再参照生物骨骼的受力分布逻辑对筋条走向进行调整：内部的斜向支撑筋并非均匀排布，而是沿着热流传递与结构受力的复合方向布置，既可以作为热量传导的快速通道，将变压器核心区域的热量快速分散到整个翅片区域，又能承受飞机起降、颠簸过程中的交变载荷，避免翅片在振动环境下出现疲劳断裂。构件侧边的镂空减重孔并非单纯为了减重，而是经过受力仿真验证后去除的非承载区域，在保证结构刚性满足机载设备振动试验要求的前提下，将整体重量降低了29%，对于航空部件而言，每一克的重量降低都能直接减少燃油消耗，提升机型运营经济性。

　　该构件采用增材制造工艺一体成型，无需后续焊接、拼接工序，避免了拼接位置的接触热阻与结构应力集中问题。翅片的厚度控制在0.8mm，筋条的最小截面尺寸为1.2mm，这些参数都是结合金属3D打印的工艺极限与结构受力要求反复迭代确定的：过薄的翅片会在打印过程中出现变形，过厚则会减少换热面积、增加构件重量。安装面的凸台在打印后仅需少量精加工即可满足安装平面度要求，无需对整个构件进行后续机加工，大幅缩短了生产周期。

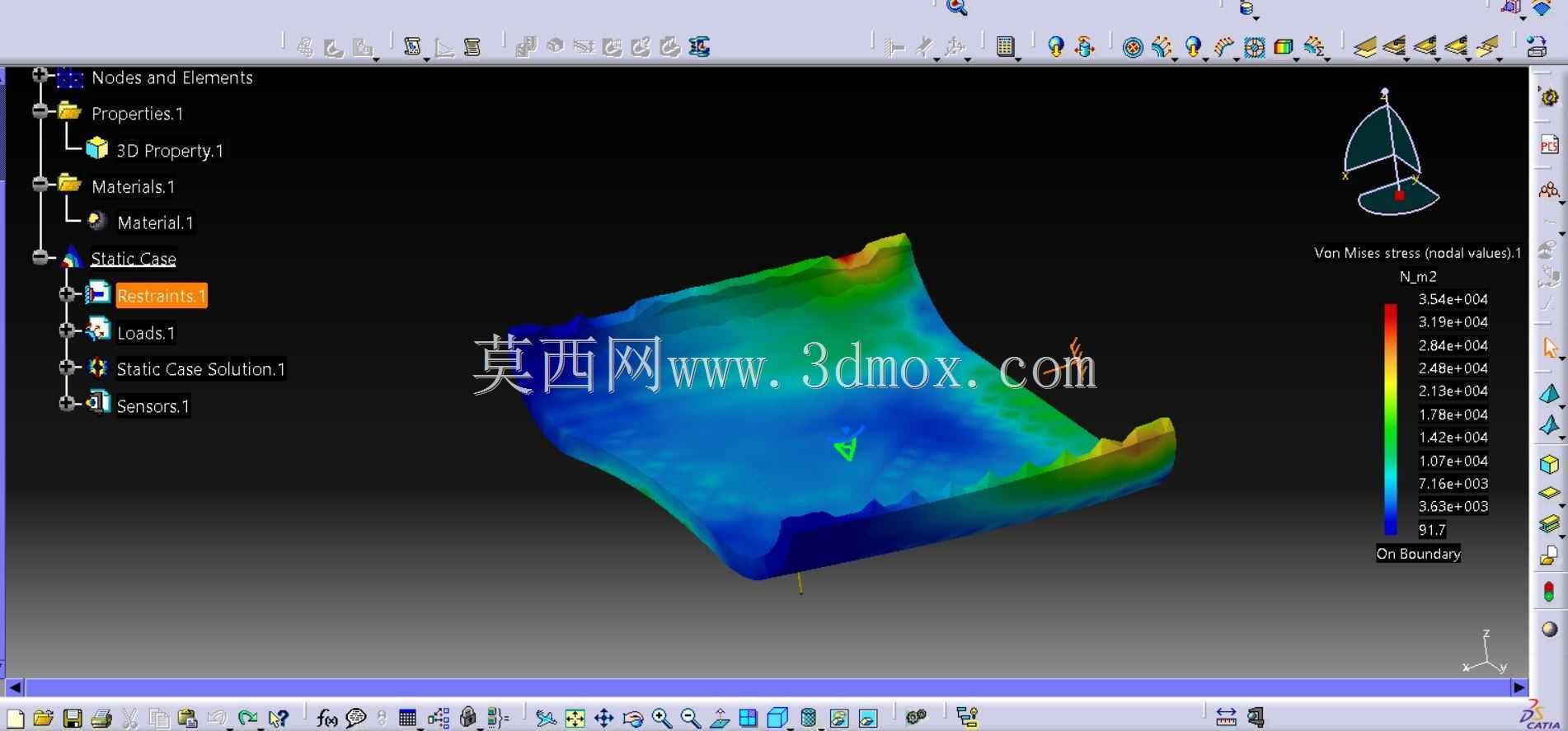

　　从实际使用功能来看，该构件除了承担核心的散热功能外，自身的结构强度可直接作为变压器的辅助安装支架使用，无需额外设计固定支架，进一步节省了安装空间。构件边缘的圆弧过渡设计避免了锐边对安装人员、周边线缆造成损伤，符合航空部件的设计安全规范。在进行热仿真验证时，团队模拟了地面待机、爬升、巡航、下降等全飞行阶段的环境温度与气流速度变化，该结构在最严苛的高温地面待机工况下，仍能将变压器核心元件的温度控制在额定工作温度范围内，不会出现过热降额的情况。同时结构的固有频率避开了飞机发动机的主要振动频率区间，不会在飞行过程中产生共振，满足机载设备的环境适应性要求。

　　不同于常规工业散热器的设计逻辑，航空用散热构件需要在重量、体积、散热性能、结构强度四个维度找到最优平衡点，这款仿生结构件正是通过拓扑优化与仿生设计思路，打破了传统散热器的设计局限，在极小的安装空间内实现了多重功能的集成，也为后续机载电力设备的散热结构设计提供了可参考的优化方向。
