卡通风格民用小型私人喷气式飞机设计

　　做这个卡通化私人飞机三维模型的时候，最先考虑的是面向科普展示、文创衍生以及航空启蒙场景的使用需求，没有完全照搬真实公务机的严苛气动参数，而是在保留核心飞行器结构逻辑的基础上做了圆润化的造型处理。从实际用途来看，这个模型既可以作为航空科普展馆的互动展示道具原型，也能适配儿童航空教具、文创IP衍生的三维素材需求，同时也能给入门级飞行器建模学习者提供结构参考。

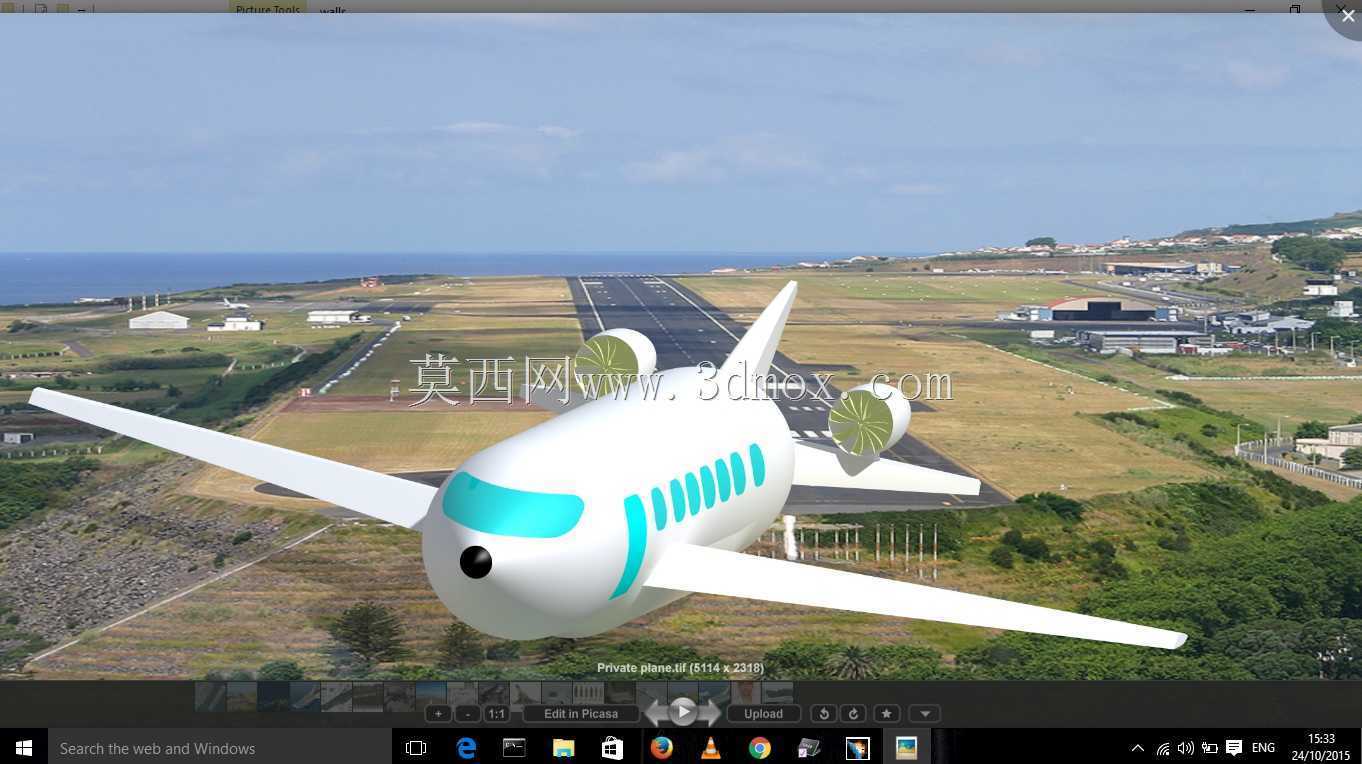

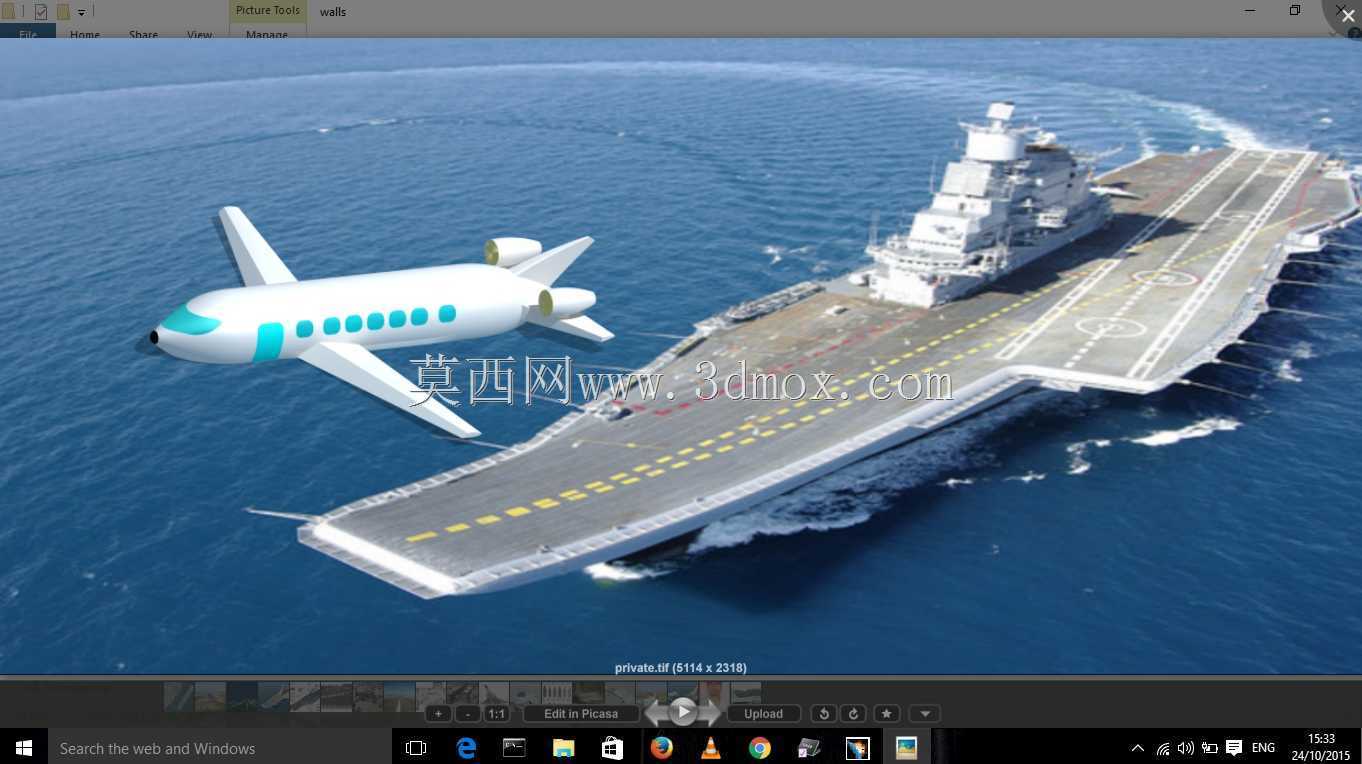

　　设计思路上，最先敲定的是机身主体的曲面过渡，真实小型私人公务机的机身截面多为类圆形，这个模型把机身棱边全部做了R角倒圆处理，机头部分的风挡区域没有采用真实机型的多块分瓣式风挡，而是做成了一体化的弧形蓝透区域，既降低了建模的曲面拼接难度，也让整体造型更具亲和力，适配低龄受众的审美需求。机身侧面的舷窗没有沿用真实机型的等距小圆窗设计，而是做成了渐变长度的长条形椭圆舷窗，从机头往机尾方向舷窗长度逐步收窄，在视觉上拉长机身的流畅感，同时也和整体圆润的造型风格保持统一。

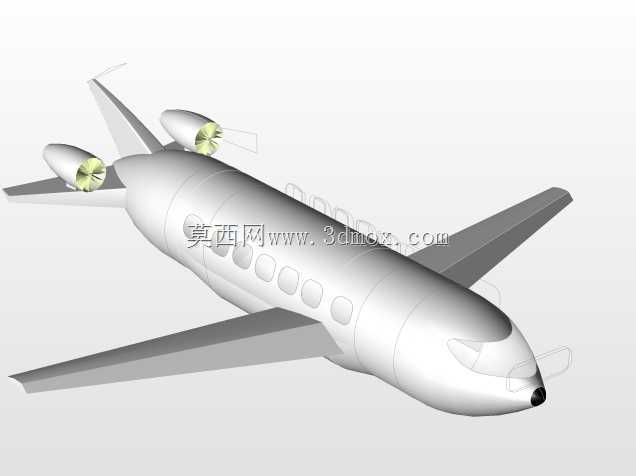

　　动力部分采用了尾吊式双发布局，两个发动机短舱布置在机身后段靠近尾翼的位置，短舱同样做了全包覆的圆润处理，没有外露的管路和检修口结构，发动机前端的风扇叶片做了简化的等距直叶片设计，既保留了涡扇发动机的识别特征，也避免了复杂曲面带来的建模冗余。尾翼部分采用了常规的平尾加垂尾布局，垂尾和平尾的翼面都做了翼尖倒圆，没有采用真实高速机型的后掠翼尖设计，降低了曲面建模的复杂度，也和整体卡通风格匹配。主翼采用了下单翼布局，翼根和机身的衔接处做了大弧度的整流过渡，没有外露的翼身连接结构，翼型选用了低速高升力的平凸翼型简化版，翼面没有设计襟翼、副翼等复杂操纵面结构，整体翼面为一体化曲面，适合快速3D打印或者做轻量化的渲染展示。

　　从安装边界和尺寸比例来看，模型整体比例参考了真实小型私人公务机的尺寸关系，机身长度和翼展的比例控制在1.2:1左右，机身最大直径和长度的比例约为1:9，垂尾高度约为机身直径的1.8倍，发动机短舱的直径约为机身直径的0.4倍，这个比例既符合大众对小型私人飞机的常规认知，也不会因为比例失调产生违和感。起落架部分采用了前三点式起落架布局，前起落架布置在机头下方靠后位置，主起落架布置在机翼根部下方，起落架支柱做了简化的圆柱结构，没有设计复杂的减震收放机构，轮组也做了圆角处理，适配整体的卡通风格。

　　在结构拆分逻辑上，模型把机身、主翼、尾翼、发动机短舱、风挡、舷窗、起落架都做了独立的实体拆分，不同部件之间预留了0.2mm的装配间隙，不管是做3D打印的分件输出，还是做渲染的材质区分，都不需要额外做结构拆分。机身内部预留了足够的空腔空间，如果需要做内部结构的拓展，比如添加座舱内饰、航电设备模型，不需要对机身主体做大幅度的结构修改，直接在空腔内装配对应子装配体即可。

　　实际建模过程中，机身主体采用了多截面曲面放样的方式生成，先在不同站位绘制机身截面草图，所有截面的控制点数量保持一致，避免放样过程中出现曲面褶皱，曲面生成之后做了整体的厚度抽壳，壳体厚度控制在1.5mm，对应真实结构的蒙皮厚度比例。风挡和舷窗部分采用了曲面偏移的方式生成透明件，偏移距离为0.8mm，和机身主体之间做了贴合约束，没有出现面重叠或者间隙过大的问题。发动机短舱采用了旋转凸台加曲面裁剪的方式生成，前端的风扇叶片采用了圆周阵列的方式装配，阵列数量为8片，既保证了视觉上的识别度，也不会因为叶片过多导致模型面数过高。

　　考虑到不同使用场景的需求，模型的曲面全部做了G2连续处理，不管是做近距离的产品渲染，还是做VR场景的交互展示，都不会出现曲面棱角生硬的问题。同时模型没有采用过多的倒角和细碎特征，整体面数控制在合理范围内，就算是配置一般的办公电脑也能流畅打开编辑，不需要做额外的模型轻量化处理。如果需要适配真实的飞行模拟场景，也可以在现有模型的基础上添加操纵面的活动结构、起落架收放机构，调整翼型的气动参数，不需要推翻现有模型重新建模，拓展性较强。
