CATIA设计复古螺旋桨玩具飞机结构

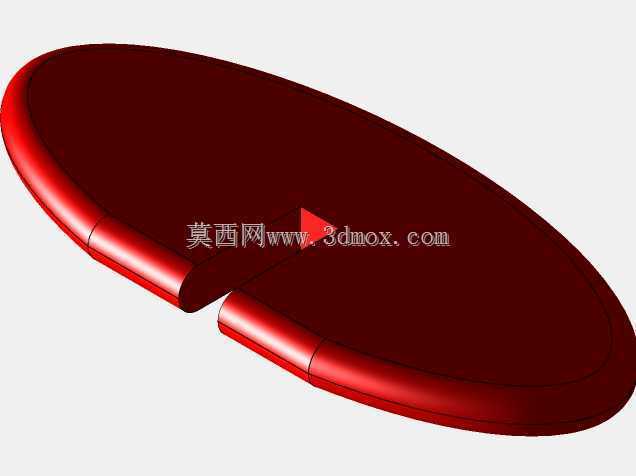

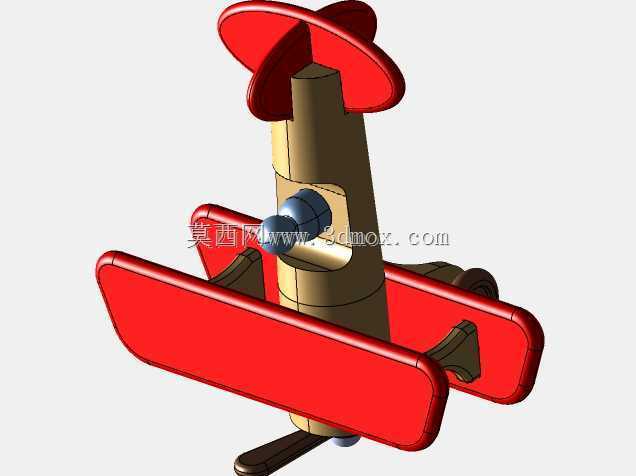

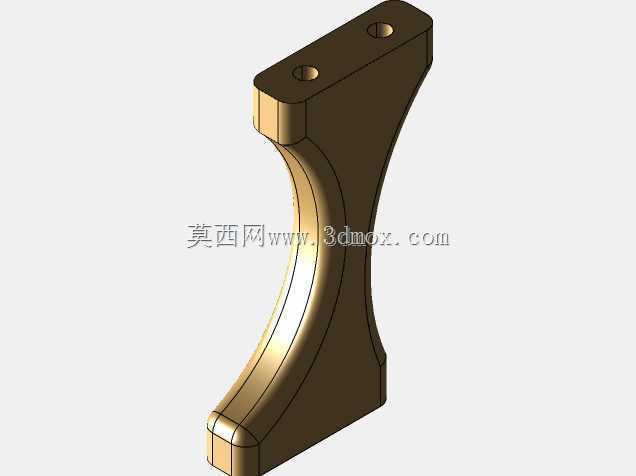

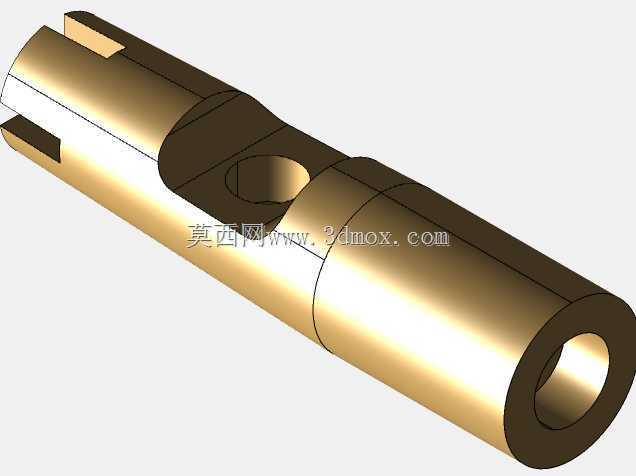

　　这款复古造型的螺旋桨玩具飞机，在结构设计上充分考虑了玩具类产品的使用特性与装配逻辑，整体采用分体式模块化结构设计，机身主体为圆柱承力结构，作为整个模型的核心装配基准，上下机翼、前部螺旋桨、尾部起落结构均通过定位卡槽与机身完成配合，无需额外粘接或紧固件即可完成组装，适配小批量注塑生产的脱模需求，所有外露棱边均做了R1.5-R3的圆角过渡处理，避免尖锐边角带来的使用安全隐患，符合儿童玩具的安全设计规范。从实际应用场景来看，该结构既可以作为儿童益智拼装玩具的核心结构件，通过拆分不同部件让使用者理解固定翼螺旋桨飞机的基础构造，也可作为复古风格的桌面装饰摆件，适配文创周边、航空主题展馆的周边衍生品开发需求，

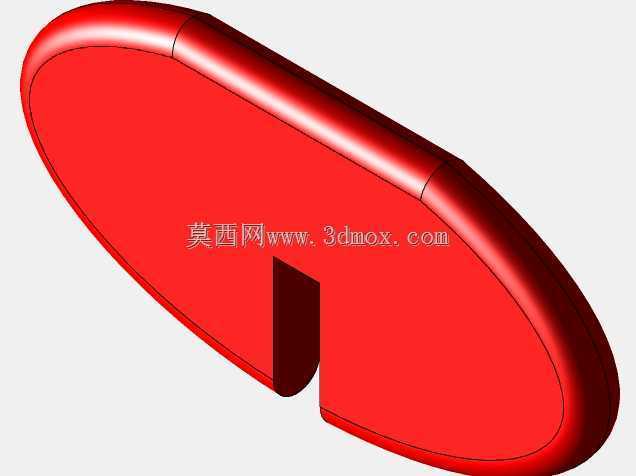

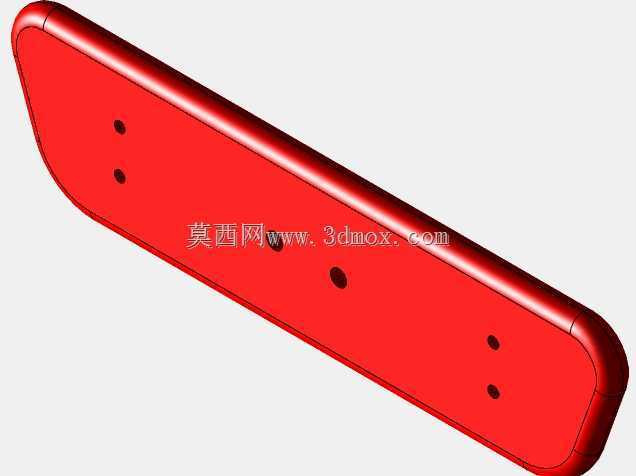

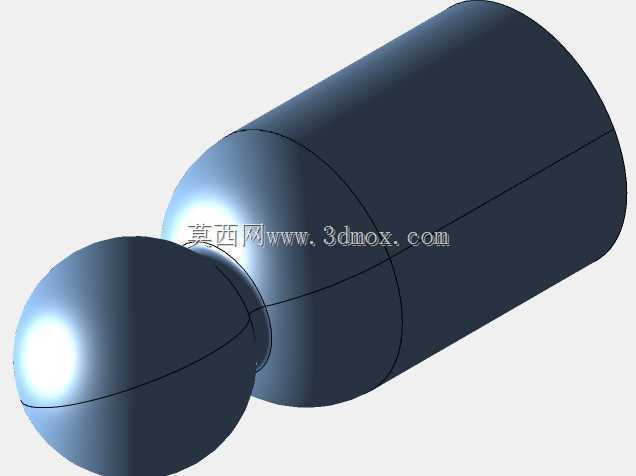

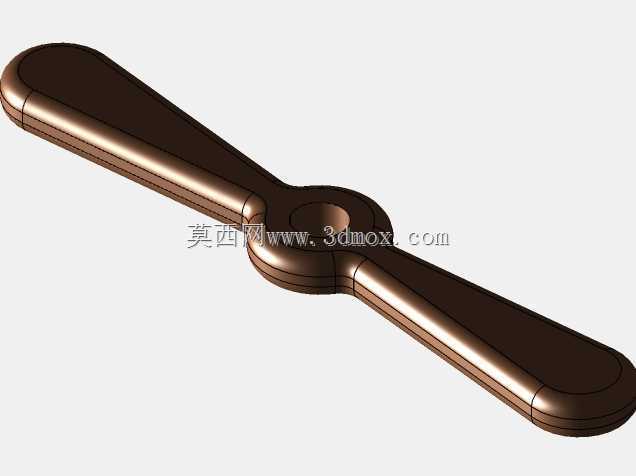

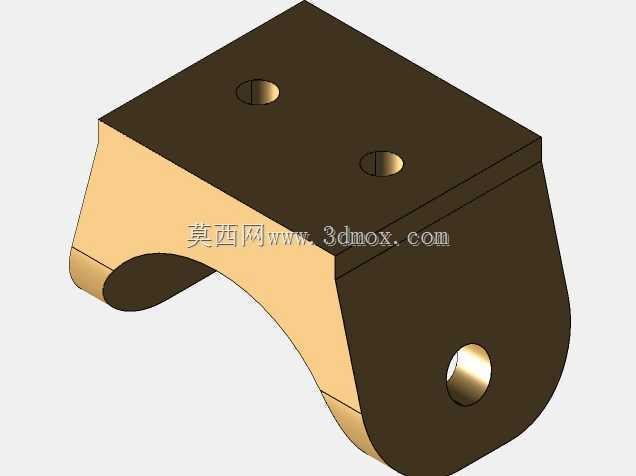

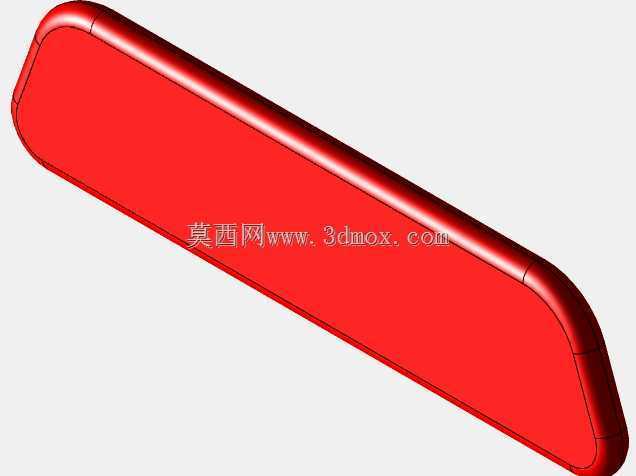

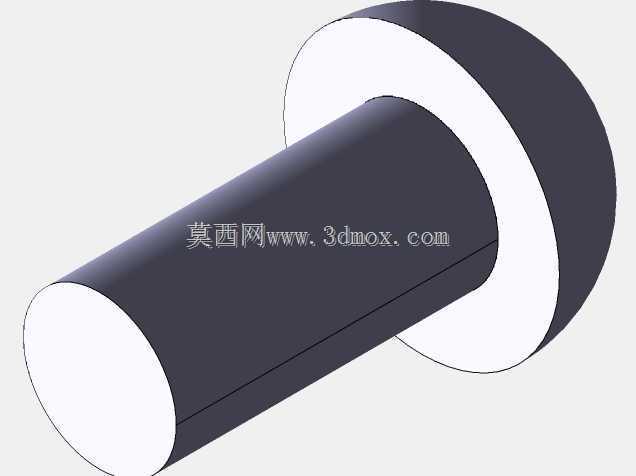

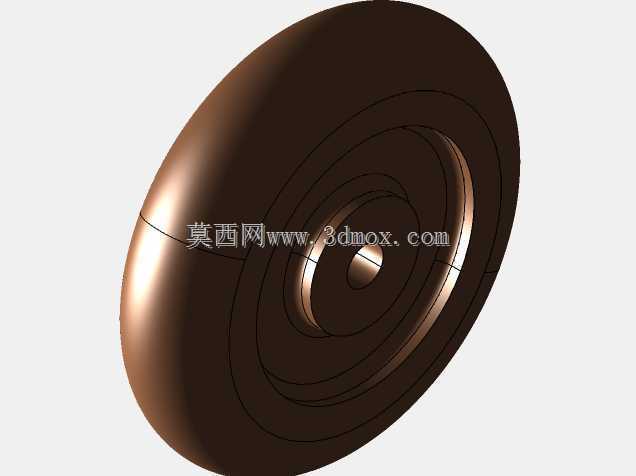

　　同时其模块化的装配逻辑也可作为机械基础教学的演示案例，帮助入门学习者理解轴孔配合、卡槽定位的基础装配原理。在功能特性设计上，前部螺旋桨与机身前部的转轴采用间隙配合设计，装配完成后螺旋桨可绕机身轴线自由转动，模拟真实螺旋桨飞机的动力输出结构，上下机翼采用对称式布局，通过机身中部的贯通卡槽完成定位，机翼与机身的配合面做了0.2°的拔模斜度处理，既保证装配后的贴合度，也能降低注塑生产时的脱模难度，尾部的小型起落结构采用一体化设计，与机身尾部的卡槽过盈配合，保证放置时的整体稳定性，不会出现侧翻或倾倒的问题。设计过程中优先考虑了结构的易加工性与装配容错率，所有部件的壁厚均控制在1.8-2.2mm区间，避免注塑过程中出现缩痕、缺料等成型缺陷，

　　不同部件的配合公差根据配合类型做了区分：转轴与螺旋桨的转动配合采用H7/g6的间隙配合公差，保证转动顺畅无卡滞，机翼、起落架与机身的固定配合采用H7/p6的过盈配合公差，保证装配后无松动脱落风险，同时所有配合面均做了0.1mm的装配导向倒角，降低手工装配时的对位难度，无需专用工具即可完成整机组装。外形尺寸方面，整机长度控制在120mm左右，机翼展长为140mm，机身最大直径为22mm，螺旋桨旋转直径为60mm，整体尺寸适配单手握持的使用需求，安装边界上无需额外的固定基座，依靠尾部起落结构与机翼后缘的三点支撑即可稳定放置在水平台面上，放置时的支撑面投影覆盖整机重心投影范围，即使受到轻微的外力触碰也不会发生倾倒，螺旋桨的转动范围与机翼、

　　机身之间预留了2mm的安全间隙，转动过程中不会与其他部件发生干涉，保证转动功能的顺畅性。结构细节上，机身中部的装饰凸台采用一体化成型设计，既还原了复古飞机的外观特征，也可作为装配时的对位标识，帮助使用者快速识别部件的安装方向，机翼的翼型采用简化的平凸翼型结构，在还原真实飞机翼型特征的同时，最大程度降低了模具加工的复杂度，适合小批量量产的加工需求，所有部件的分模线均设置在外观非可见面，避免分模线影响整体的外观质感，同时也减少了后续表面处理的工序成本。
