星型排布径向动力输出核心构件

　　在小型通航动力、早期航空活塞动力单元、特种作业便携动力装置的应用场景里，这类径向排布的动力核心构件始终占据着特殊的应用位置，和直列、V型排布的动力结构不同，径向布局的核心优势在于可以在极小的轴向安装空间内，布置多组做功单元，让整机的轴向尺寸大幅压缩，适配那些对安装长度有严格限制的动力舱布局，比如早年的螺旋桨通航飞机、小型便携应急动力站、部分特种履带作业车辆的辅助动力单元，都能看到这类结构的实际应用。

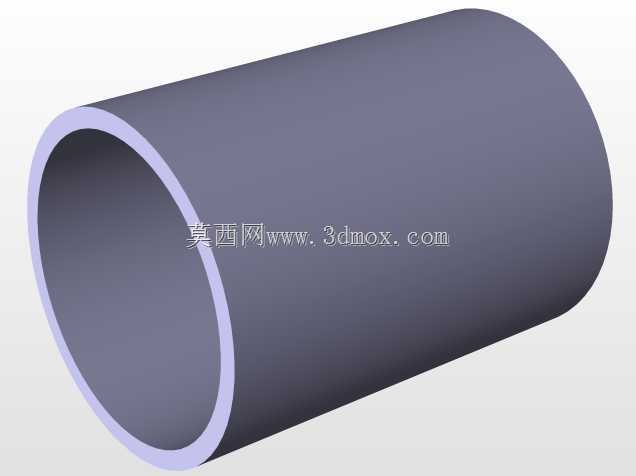

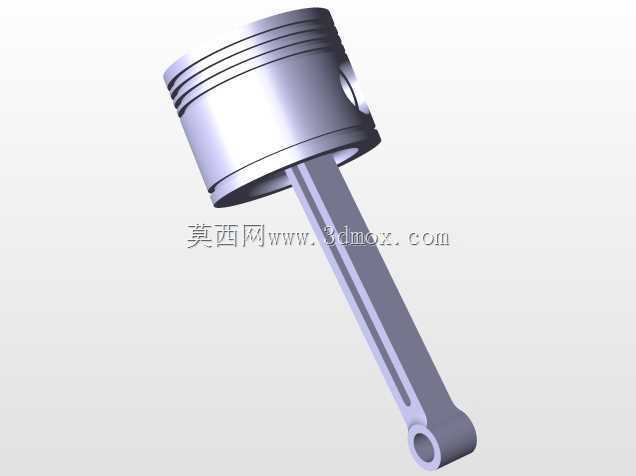

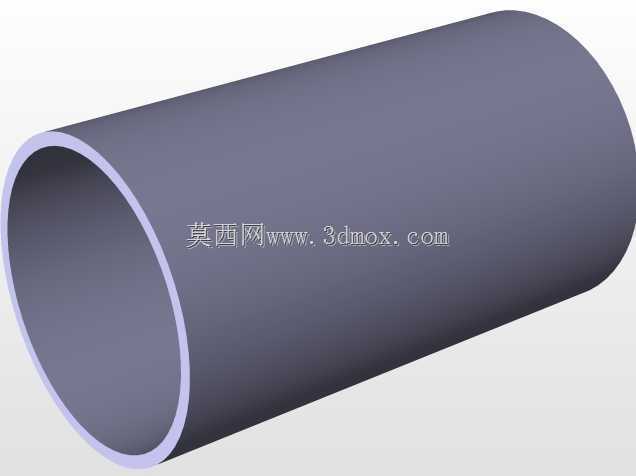

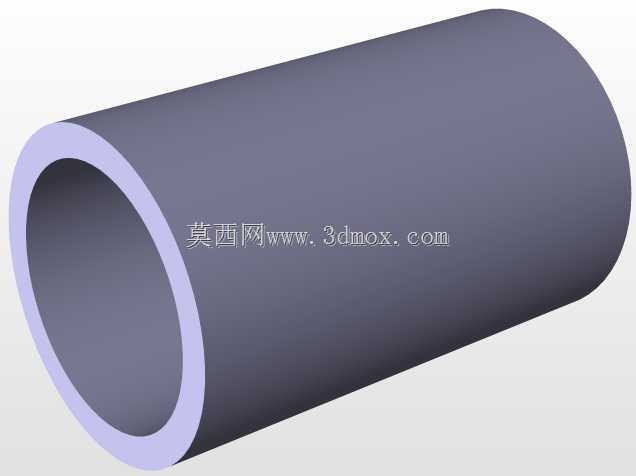

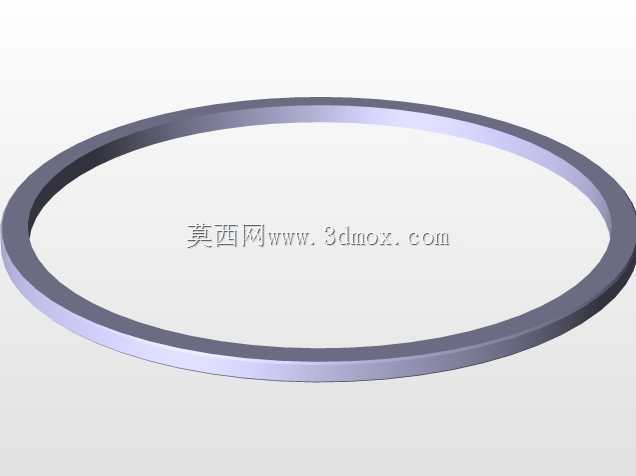

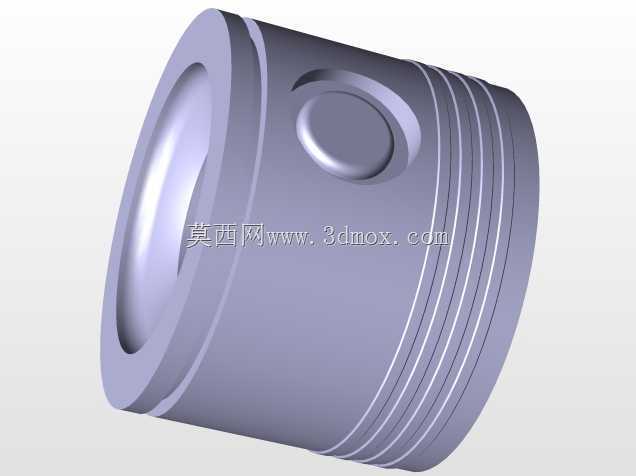

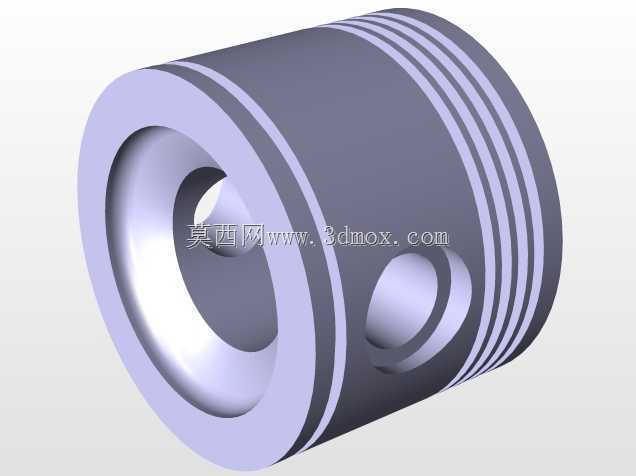

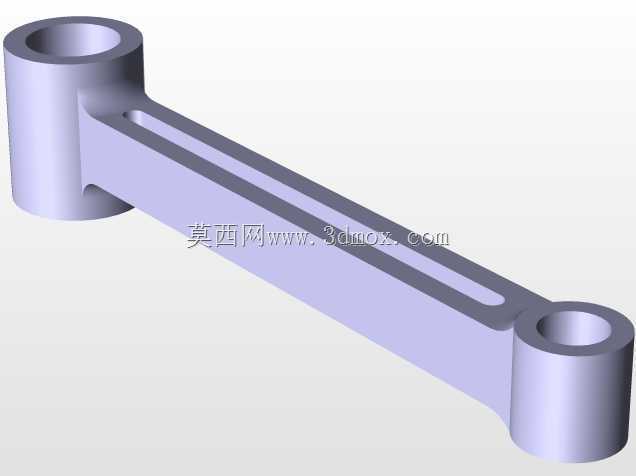

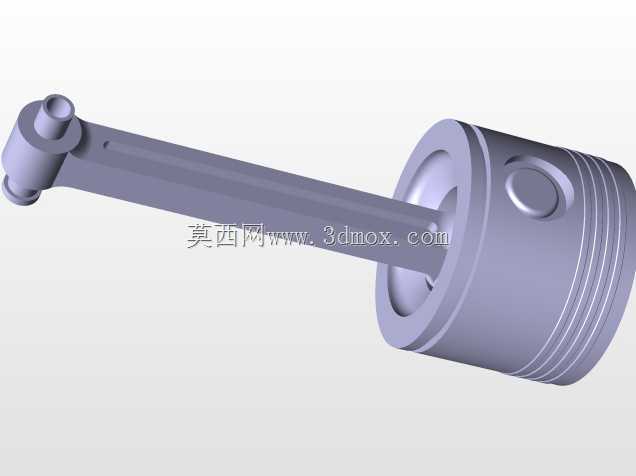

　　从实际功能层面看，这个构件是径向动力单元里负责承载做功部件、传递输出扭矩的核心基体，所有周向排布的做功组件都会以中心输出轴为圆心，均匀固定在这个基体的对应安装位上，做功产生的冲击力会通过基体的加强筋结构均匀分散，避免局部应力集中导致的结构变形，同时基体上预留的弧形避让槽，是为了给做功组件的往复运动留出足够的运动边界，避免运动过程中出现结构干涉，这也是径向动力结构设计里最容易出问题的细节——如果避让间隙留设不合理，高速运转时的热膨胀会让部件之间出现剐蹭，轻则导致动力输出损耗增大，重则直接造成构件卡滞、结构损坏。

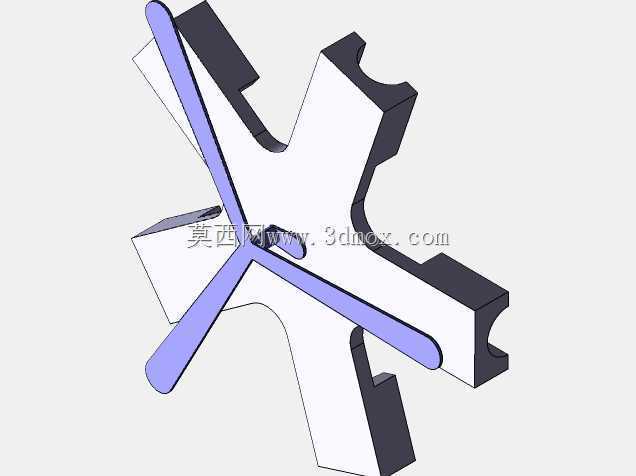

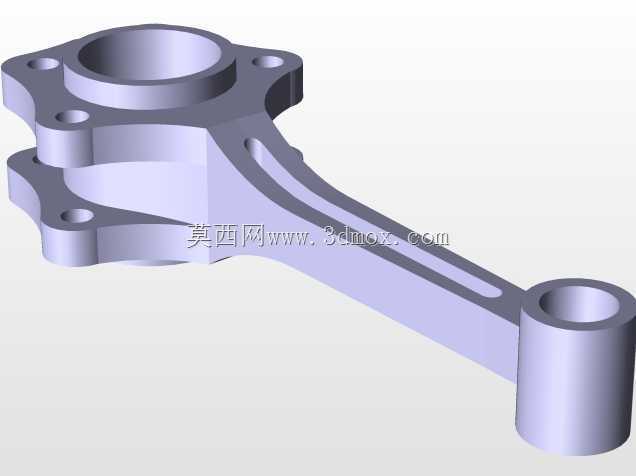

　　设计这类构件的时候，首先要确定的是中心输出轴的安装基准面，整个基体的所有安装位、避让结构都要以这个基准面为尺寸原点做公差标注，周向的做功单元安装位的角度公差必须控制在极小的范围内，否则多组单元做功时的相位差会导致输出扭矩波动过大，整机运转的振动值会超出设计阈值。从结构形态上看，这个构件采用了对称式星型筋板布局，每一条筋板都对应一组做功单元的安装位置，筋板的厚度从中心向边缘逐步收窄，既保证了中心承载区域的结构强度，又尽可能控制了构件的整体重量，避免不必要的转动惯量增大——转动惯量过大会直接导致动力响应速度变慢，对于需要频繁调整输出功率的应用场景来说，这种重量优化是非常必要的。

　　安装边界层面，这类构件的轴向安装尺寸需要匹配动力舱的预留空间，周向的最大外轮廓不能超出动力舱的内壁直径，同时要预留出足够的散热间隙，因为做功过程中产生的热量会传递到这个基体上，如果和周边壳体的间隙过小，会导致热量无法及时通过空气对流散出，长期高温运转会降低金属材料的疲劳强度，缩短构件的使用寿命。基体上的安装孔位采用了等直径通孔设计，配合高精度定位销来保证安装位置的准确性，螺栓紧固时需要按照对角顺序逐步施加预紧力，避免单侧受力导致基体出现微小形变，影响后续的运转精度。

　　在实际建模过程中，这类对称结构不需要逐个绘制每一个支臂的特征，只需要完成单个支臂的结构设计，再通过圆周阵列的方式完成整体结构搭建，之后再对中心安装区域做统一的特征合并与圆角处理，要注意所有的应力集中位置都要做圆角过渡，尤其是筋板和中心基体连接的位置，绝对不能出现直角棱角，否则长期受交变载荷作用时，棱角位置很容易萌生疲劳裂纹，最终导致结构断裂失效。另外，构件上预留的弧形避让槽的曲率要和做功组件的运动轨迹完全匹配，建模时需要先做运动轨迹的包络线绘制，再以包络线为基准做切除特征，保证各个运动位置的间隙均匀一致，不会出现局部间隙过小的问题。

　　从实际应用的反馈来看，这类径向结构的动力核心在运转时的平顺性很大程度上取决于基体的加工精度和结构对称性，如果建模阶段的尺寸公差设置不合理，后续加工出来的零件很容易出现动平衡超标的问题，高速运转时会产生明显的振动，不仅会产生额外的噪音，还会加速连接轴承的磨损，所以在建模阶段就要对整体结构做动平衡的初步校核，尽可能让各个方向的质量分布均匀，减少后续动平衡校正的工作量。
