民用航空涡轴发动机进气风扇结构设计

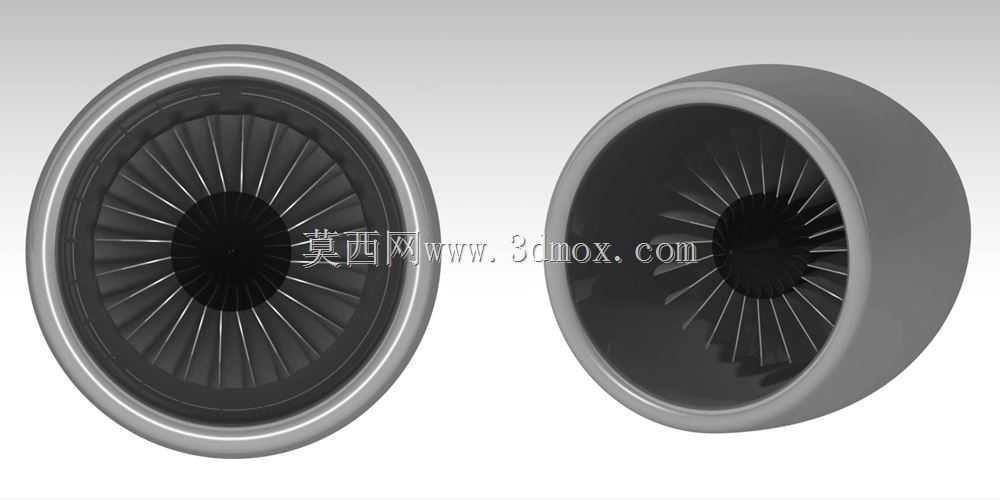

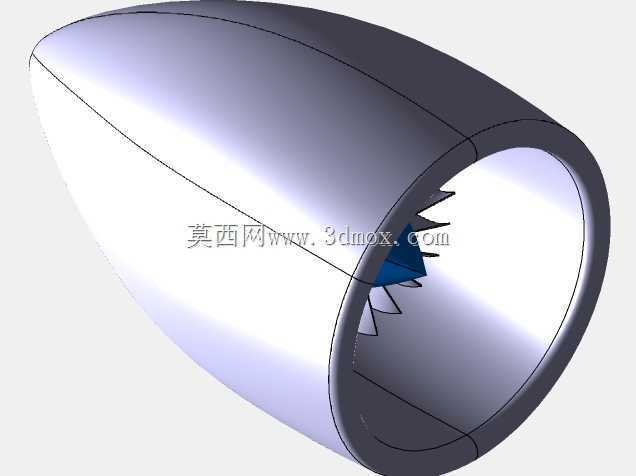

　　本次呈现的涡轴发动机进气端结构，核心服务于中小型通用航空飞行器、民用直升机的动力系统前端进气环节，在实际工程应用中，该部分直接决定发动机进气效率、异物拦截能力与气动噪声水平，是涡轴动力单元最先接触来流的核心功能段。从实际装机场景来看，该结构安装于发动机短舱最前端，需要匹配短舱的气动外形轮廓，安装边界需预留与进气道防冰管路、颗粒分离器的对接空间，径向尺寸需适配对应吨位飞行器的短舱内径，轴向长度要平衡进气整流效果与整机重量控制要求，不能过度延伸增加飞行阻力，也不能过短导致进气紊流直接压入压气机段。从功能特性上看，该结构的大直径环形进气唇口采用大曲率圆弧过渡设计，能够在飞行器大仰角飞行、侧风降落等极端工况下，保证进气道内流场的均匀性，

　　避免压气机叶片因进气畸变产生喘振；内部的辐射状风扇叶片采用等强度翼型截面设计，从叶根到叶尖的弦长、安装角连续变化，既能够对来流进行预旋整流，降低后续压气机段的气动负荷，也能在低转速工况下辅助提升进气流量，匹配涡轴发动机在地面怠速、悬停等工况下的进气需求。设计过程中，首先需要明确对应动力单元的空气流量需求，反推进气道的通流面积，确定风扇的整体直径参数，再结合短舱的外形约束调整唇口的曲率半径，避免唇口处出现气流分离；叶片部分的建模需要先构建叶根到叶尖的多个翼型截面，通过曲面放样形成连续的叶片型面，每个叶片的安装角需要匹配来流速度与压气机的转速匹配特性，同时要保证叶片与外机匣、中心轮毂的连接过渡处采用圆角处理，减少应力集中，

　　也避免流道内出现突兀的凸起产生额外气动损失。在安装边界的考量上，外机匣的后端需要设计均匀分布的安装法兰边，预留标准紧固件的安装孔位，与后段的压气机机匣实现同轴对接，中心轮毂的后端需要设计与传动轴、前轴承座的配合止口，保证整体结构的同轴度误差控制在航空动力部件要求的公差范围内；同时外机匣的内壁需要预留涂层喷涂的厚度空间，满足防砂石冲刷、防冰加热层的安装需求，叶片与机匣之间的叶尖间隙需要严格控制，既要避免工作状态下热膨胀导致叶尖刮磨机匣，也要减少间隙过大带来的漏气损失。实际工程应用中，该结构还要考虑地面试车时的异物吸入风险，叶片前缘的厚度设计兼顾气动效率与抗冲击能力，能够抵御低空飞行时遇到的细小砂石、雨滴的冲击，避免叶片变形失效；

　　进气唇口的外形设计也兼顾了地面维护的便利性，外表面无复杂的凹陷结构，便于日常检查表面损伤、清理附着的蚊虫与污渍。从建模逻辑上看，整体结构采用对称布局设计，单个叶片完成建模后通过圆周阵列即可形成整圈叶片结构，既保证了所有叶片的型面一致性，也减少了建模过程中的重复工作量，同时便于后续的气动仿真计算时对单通道流场进行分析，提升仿真效率；中心轮毂采用流线型纺锤体设计，前端的圆弧过渡能够引导中心区域的气流顺畅进入叶片通道，避免轮毂前端产生滞止区带来的总压损失。
