卡维里航空喷气发动机三维结构设计

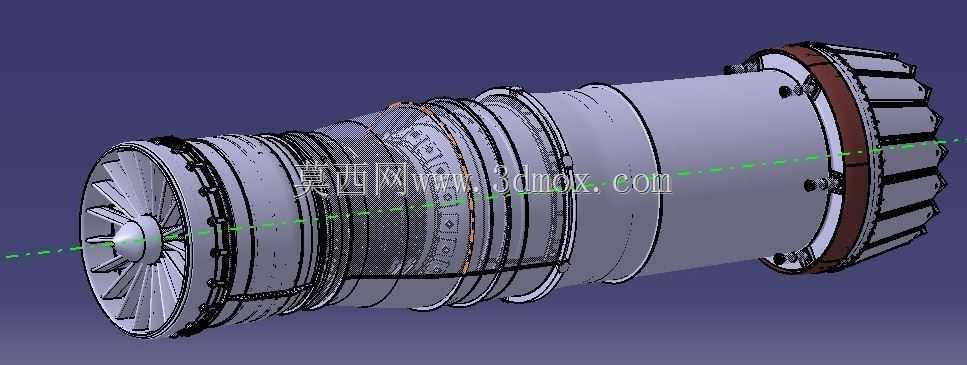

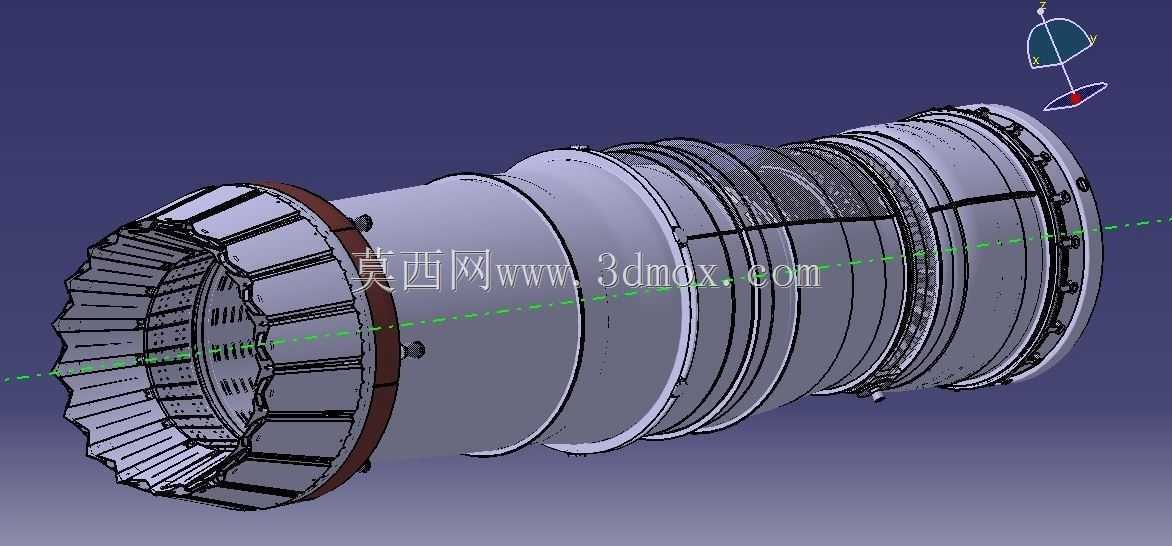

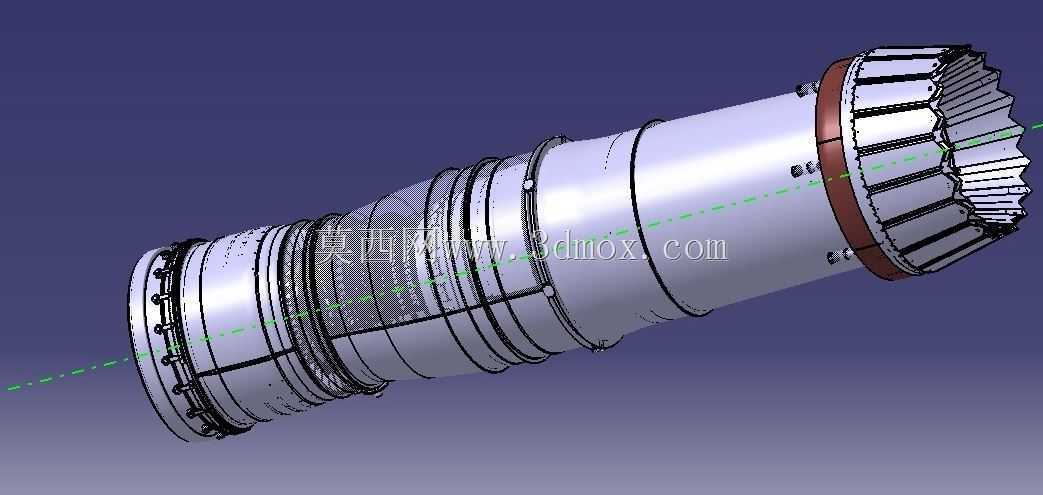

　　在航空动力装备的结构设计工作中，喷气发动机的三维建模始终是复杂度较高的板块，需要兼顾气动外形、内部流道布局与安装接口的多重约束。本次呈现的卡维里喷气发动机结构模型，围绕中小推力航空动力单元的实际应用场景搭建，可适配军用教练机、轻型多用途战斗机以及部分无人作战平台的动力选型参考，也可作为航空类教学演示、动力系统匹配仿真的基础结构载体。从实际用途来看，该型发动机作为核心动力输出单元，需要在高空低压、大温差、高过载的复杂工况下持续稳定输出推力，为飞行器提供爬升、巡航、机动飞行所需的动力支撑，同时还要匹配飞控系统的推力调节需求，实现不同飞行状态下的动力响应。从产品功能特性维度拆解，模型还原了该型发动机的核心结构分区：

　　进气道段采用了贴合机身安装的曲面修型设计，能够在大迎角飞行状态下保证进气均匀性，减少气流畸变对压气机工作效率的影响；压气机段的外罩曲面做了流线型过渡，既控制了整体迎风面积，也为内部压气机转子、静子叶片的排布预留了足够的安装空间；燃烧室段的壳体做了等强度结构设计，在保证高温高压工况下结构刚度的同时，尽可能降低壳体自身重量，匹配航空装备对减重的严苛要求；尾喷管段采用了可调收敛结构的外形预留，能够适配不同推力状态下的喷口面积调节需求，提升发动机在不同飞行马赫数下的工作效率。在设计思路层面，整个模型的搭建遵循航空动力装备的设计逻辑，首先以推力需求为核心锚点，确定发动机的整体直径与长度边界，再反向推导各功能段的尺寸分配：

　　进气道的长度占比控制在总长度的18%左右，保证进气减速增压的流道长度足够；压气机段占比约35%，匹配多级轴流压气机的级数排布需求；燃烧室与涡轮段占比约32%，预留出燃烧室火焰筒、涡轮导向叶片与工作叶片的安装空间；尾喷管段占比约15%，兼顾喷管调节结构的安装与排气流的整流需求。外形尺寸与安装边界方面，模型按照实际装备的等比例缩放逻辑搭建，整体外轮廓为回转类曲面加局部安装凸台的结构，机身上下分布的安装凸台位置与实际装机的吊挂点、管路接口位置一一对应，安装边的连接孔位排布符合航空发动机的安装接口标准，能够直接对接飞行器的发动机舱安装架，不需要额外做接口适配修改。建模过程中对各段的连接法兰位置做了精准定位，

　　保证机匣分段装配时的同轴度误差控制在航空装备允许的公差范围内，避免后续装配出现干涉问题。对于结构设计从业者而言，该模型能够直观展现中小推力涡喷发动机的整体布局逻辑，帮助理解不同功能段的尺寸分配原则，在做同类动力装置的选型匹配、安装舱段设计时，可以直接参考其外形轮廓与安装点位置，减少前期方案阶段的外形测绘工作量；对于三维建模从业者来说，模型的曲面构建逻辑具备较高的参考价值，尤其是复杂变曲率回转曲面与局部安装凸台的过渡处理方式，能够应用到同类航空零部件的曲面建模工作中，提升曲面建模的质量与效率。需要注意的是，该模型为结构外形展示模型，未包含内部转子、油路、冷却管路等细节结构，在做内部流场仿真、零部件详细设计时，还需要补充对应内部结构的详细参数，但作为整体布局参考、安装边界校核的载体，其结构精度完全能够满足方案阶段的设计需求。在实际工程应用中，这类发动机的外形模型还可用于地面维护设备的设计参考，比如发动机拆装托架、运输固定架的外形适配设计，都可以基于该模型的外轮廓尺寸做匹配设计，保证维护设备与发动机外形的贴合度，避免拆装运输过程中出现磕碰损伤。
