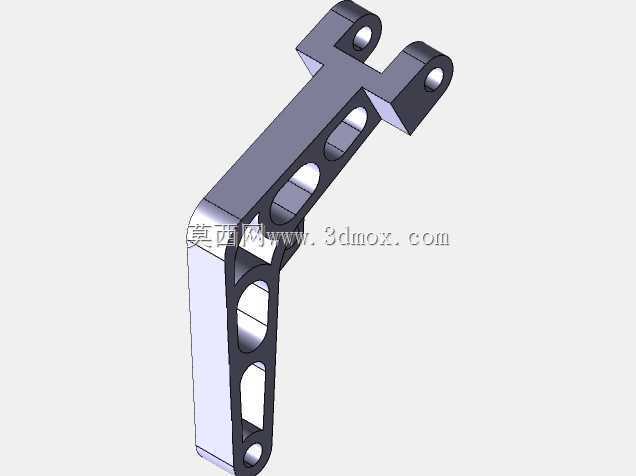

电力设备用L型镂空连接安装支架结构

　　该结构件主要应用于电力输配场景下的变压器配套组件安装环节，作为相邻功能部件之间的连接承载构件，承担载荷传递、位置固定、相对运动限位的核心作用，在户外敞开式电力变压器、预装式箱变的内部组件排布中，这类异形支架往往需要适配紧凑的安装空间，同时兼顾减重与结构强度的平衡，避免在长期户外运行中因自重过大增加配套构件的载荷负担，也防止因结构冗余挤占线缆排布、绝缘间隙的预留空间。从功能特性来看，构件上端设置的两个同轴带孔铰接端，可通过销轴与上方的挂装组件形成转动副，允许连接部位在设备运行产生的微幅振动、温度形变下产生小角度相对位移，避免刚性连接带来的应力集中问题，降低长期交变载荷下的焊缝疲劳、基材开裂风险；支架主体采用弯折成型的L型构型，

　　长臂段沿竖直方向延伸，短臂段水平伸出匹配上端铰接端的安装位置，长臂上均匀开设的多组椭圆形镂空孔，并非单纯的减重设计，每处镂空的边缘都做了圆弧过渡处理，可在不显著降低截面抗弯模量的前提下，减少构件的材料用量，同时镂空区域可作为线缆穿设、辅助扎带固定的点位，方便现场安装时梳理相邻部件的连接线路，避免线缆直接贴附在构件表面长期摩擦造成绝缘层破损。从设计思路层面拆解，该构件的截面采用等厚板材弯折加局部加厚的构型，铰接孔位置做了翻边强化处理，提升孔位的抗挤压强度，避免销轴反复转动过程中造成孔位失圆、磨损间隙过大的问题；长臂段的镂空排布沿构件的主受力方向等距设置，镂空之间的连接筋沿应力传递路径走向布置，保证在承受竖直方向静载荷、

　　水平方向风载或设备振动带来的动载荷时，应力能够均匀分散到整个构件截面，不会在镂空边角处出现应力突变。关于安装边界与尺寸适配，该支架上端两个铰接孔的中心距严格匹配上方挂接部件的安装孔位公差，孔的内径适配常用的标准圆柱销轴，装配后铰接部位的轴向窜动量控制在合理范围内，不会出现卡滞或旷量过大的问题；支架长臂的下端为固定安装端，可通过螺栓或焊接方式与下方的承载基座连接，整个构件的外轮廓尺寸适配变压器内部组件的安装间隙，安装完成后与相邻带电部件的绝缘距离满足电力设备的安全规范要求，不会出现绝缘距离不足引发放电的隐患。在实际工程应用中，这类支架的基材通常选用具备良好抗锈蚀性能的金属材料，表面做相应的防腐处理，适配户外高温、高湿、凝露的运行环境，

　　避免长期运行过程中出现锈蚀剥落、结构强度下降的问题；构件的弯折部位做了圆角过渡处理，既减少加工过程中的应力集中，也避免安装维护过程中尖锐边角划伤作业人员、划破线缆绝缘层。不同于标准型材拼接的支架结构，该一体化弯折成型的构型减少了拼接焊缝的数量，降低了焊接变形带来的安装精度误差，整体结构的一致性更好，适合批量配套生产，在装配时无需现场配焊、打孔，可直接通过销轴与螺栓完成装配，大幅提升现场安装的作业效率，减少现场施工的质量不可控因素。
