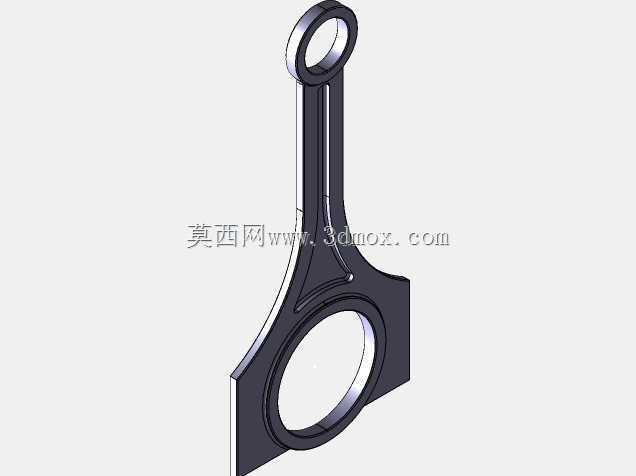

内燃机传动用分体式连杆结构三维数模

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套数模还原的是车用内燃机常用的平切口分体式连杆结构，日常在小排量乘用车汽油机、小型通用动力机组里都能见到同构型的部件应用。从实际工况出发，连杆工作过程中要持续承受活塞传递的燃气爆发压力、往复惯性力带来的交变载荷，所以结构设计上首先要兼顾刚度与重量的平衡——杆身采用工字形截面，顺着杆长方向的截面厚度做渐变过渡，靠近小头端的截面尺寸收窄，往大头端逐步加宽，既可以在轻量化的前提下保证纵向抗弯、抗扭刚度，也能顺着应力传递路径优化材料分布，避免截面突变带来的应力集中问题。

　　连杆小头端为整圆环形结构，内壁预留了衬套安装的配合面，工作状态下通过活塞销与活塞铰接，设计时小头的内径尺寸需要匹配对应规格的活塞销外径，配合公差一般选过渡配合加微量过盈，保证衬套压装后不会出现松转，同时小头外侧的环形厚度要满足活塞销座的侧向安装间隙，避免活塞运动到上下止点时连杆小头与活塞销座发生运动干涉。杆身与小头、大头的衔接位置都做了大圆弧过渡处理，没有尖锐的转角结构，这是因为交变载荷下尖锐转角极易萌生疲劳裂纹，圆弧过渡可以打散应力流线，提升构件的疲劳寿命。

　　大头端采用分体式设计，也就是连杆盖与杆身主体分开加工后通过螺栓紧固，平切口的分界面垂直于杆身轴线，这种结构加工工艺性更好，适合量产场景下的流水线加工。大头的内孔是安装连杆轴瓦的位置，孔径尺寸需要匹配对应曲轴的连杆轴颈直径，轴瓦安装后要保证合适的配合间隙，间隙过小会导致润滑不足出现烧瓦，间隙过大则会引发冲击振动、加剧轴颈磨损。连杆盖与杆身的定位靠螺栓孔的精加工精度保证，两个紧固螺栓的孔位同轴度、位置度都有严格要求，避免装配后大头内孔出现圆度超差，影响轴瓦的贴合度。

　　从安装边界来看，这套连杆的整体长度是活塞销中心到曲轴连杆轴颈中心的中心距，这个尺寸直接决定了内燃机的压缩比与冲程参数，设计时中心距的公差要控制在极小范围内，否则会导致各缸压缩比不一致，引发发动机运转抖动。大头的外圆尺寸需要避让曲轴箱的内部空间，保证曲轴旋转时连杆大头不会与曲轴箱内壁、平衡块发生碰撞；小头的宽度要匹配活塞销座的开档尺寸，装配后小头两侧与活塞销座之间留有微小的侧向间隙，允许连杆在活塞销上有小幅摆动，适配曲轴旋转带来的摆角变化。

　　建模过程中，杆身的工字形截面是通过多截面实体命令生成的，沿着杆身中心线布置多个不同截面尺寸的草图，通过曲率连续的引导线衔接，保证杆身表面顺滑无折角；大头与连杆盖的分界面做了精加工余量的示意，螺栓孔位置添加了沉头结构，模拟实际螺栓装配后头部不突出大头端面的状态；小头内壁的衬套安装位做了台阶面区分，清晰展现衬套压装后的轴向定位位置。整个模型没有添加冗余的装饰特征，所有结构都对应实际加工与装配的需求，比如杆身表面没有多余的凸台，仅在螺栓孔位置设计了加强筋，提升螺栓连接位置的局部刚度，避免紧固时杆身出现变形。

　　在实际选型匹配时，这类连杆的强度等级要对应发动机的爆发压力指标，高强化的动力机型会采用锻钢材质，普通小排量机型也会采用粉末冶金或者高强度铝合金材质，不同材质的连杆在截面尺寸上会有细微调整，但核心的结构逻辑一致——都是在保证受力强度的前提下尽可能降低往复运动质量，减少惯性力带来的整机振动。这套数模完整还原了连杆的所有关键配合面、安装特征，可用于教学演示、结构原理分析，也可作为内燃机整机设计时的连杆部件参考，核对安装尺寸与运动干涉边界。
