NACA4415翼型叶片三维结构设计

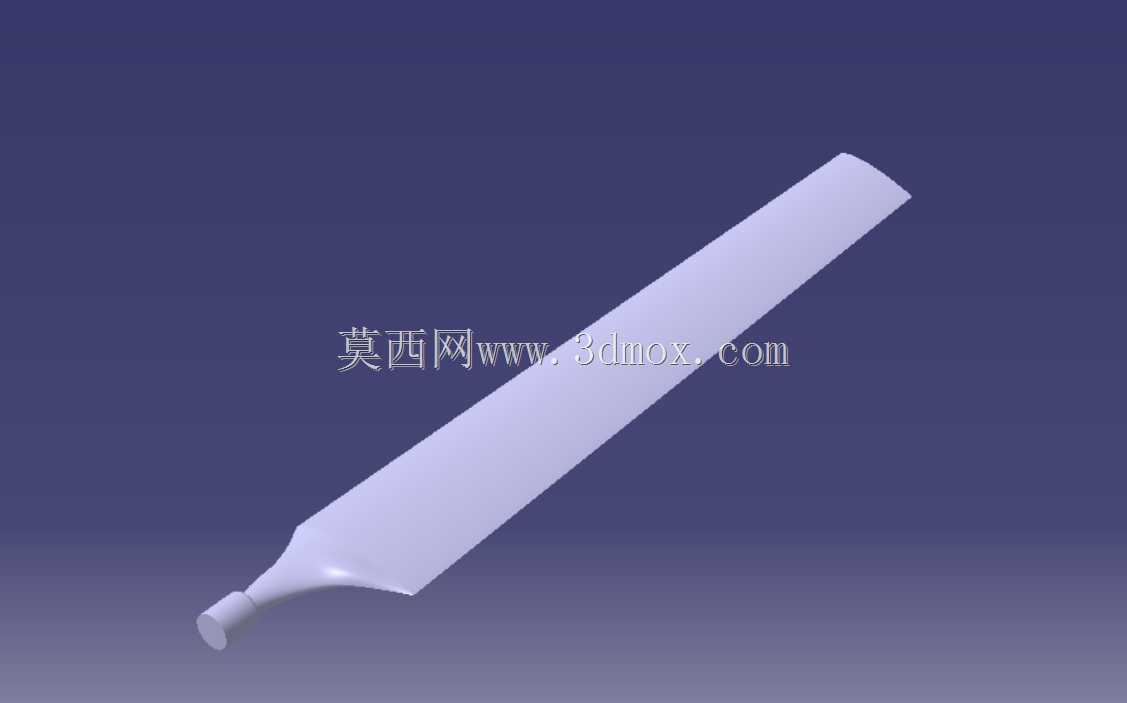

　　在低速飞行器、小型风力发电装置以及部分流体输送设备的结构设计环节中，翼型截面的叶片构件是决定整机气动效率、运行稳定性的核心承载部件，NACA4415作为经典的低速高升力翼型，其截面参数经过数十年的工程验证，在低雷诺数工况下具备优异的升阻比特性，被广泛应用于轻型固定翼无人机、小型水平轴风力机、低速风洞试验件等场景的结构设计中。本次完成的三维结构建模，完全遵循NACA4415翼型的标准坐标参数进行截面构建，沿叶片展向做了线性扭转与弦长渐变处理，从根部的安装连接段到叶尖的气动段，截面弦长逐步收窄，扭转角沿展向平滑过渡，能够有效降低叶尖涡流损失，匹配低速来流条件下的气动载荷分布要求。从安装边界来看，叶片根部设计了圆柱形定位轴段，

　　轴段直径与常规的轮毂安装孔位匹配，轴段根部设置了过渡圆角，避免应力集中导致的疲劳断裂问题，整个叶片的展向长度、根部轴段长度与直径的比例，参考了小型1.5米级翼展无人机的螺旋桨叶片、以及100W级小型风力发电机叶片的通用安装尺寸，能够直接适配多数标准轮毂的装夹需求，不需要额外做安装位的二次修改。在设计思路上，建模过程中优先保证翼型截面的轮廓精度，每一个截面点的坐标都严格对应标准翼型的上下翼面坐标值，没有做随意的轮廓简化，避免因截面失真导致的气动性能偏差；叶片表面做了连续曲率的曲面过渡处理，从根部的安装轴到翼型主体的衔接位置，采用了渐变的曲面光顺，不存在曲率突变的折角，既能够降低气流在根部位置的流动分离，

　　也能减少实际加工过程中的曲面加工难度，不管是采用3D打印做快速样件验证，还是采用五轴铣削做金属件加工，都能直接提取曲面生成加工刀路。从实际功能特性来看，该翼型在迎角4-12度区间内升力系数线性度良好，失速迎角相对较大，对于低空不稳定来流的适应性更强，在小型无人机上使用时，能够在低速飞行状态下提供足够的升力，降低起飞滑跑距离；在小型风力发电场景下，低风速条件下即可启动旋转，提升低风速段的发电效率。建模过程中还考虑了实际装配的干涉问题，叶片根部轴段的长度预留了足够的锁紧螺母安装空间，叶尖的轮廓做了轻微的切尖处理，避免叶片旋转过程中与外围护罩发生剐蹭，整个叶片的质心位置沿展向做了配平设计，三维模型中可以直接提取质量属性参数，

　　为后续的动平衡调校提供基础数据。对于结构设计从业者来说，该模型可以直接作为气动部件的基础母版，根据具体的使用场景调整展长、扭转角分布和弦长变化规律，不需要从零开始构建翼型截面，能够大幅缩短前期的建模周期；对于做流体仿真的工程人员，模型的曲面连续性满足网格划分的要求，可以直接导入仿真软件做流场计算，验证不同工况下的气动载荷分布；对于设备选型人员，该结构的尺寸参数覆盖了多数小型低速流体设备的叶片规格需求，可以直接参考其安装尺寸做轮毂的配套设计。需要注意的是，该翼型的适用工况主要集中在来流速度0-60m/s的低速区间，如果应用在更高马赫数的场景下，需要对翼型截面做针对性的修型，调整翼型的厚度分布与前缘半径，避免出现激波导致的阻力骤增问题；在实际加工过程中，如果采用复合材料铺放工艺制作叶片，可以基于该三维模型直接生成铺层曲面，按照载荷分布调整不同位置的铺层厚度，保证叶片的结构强度同时控制整体重量。
