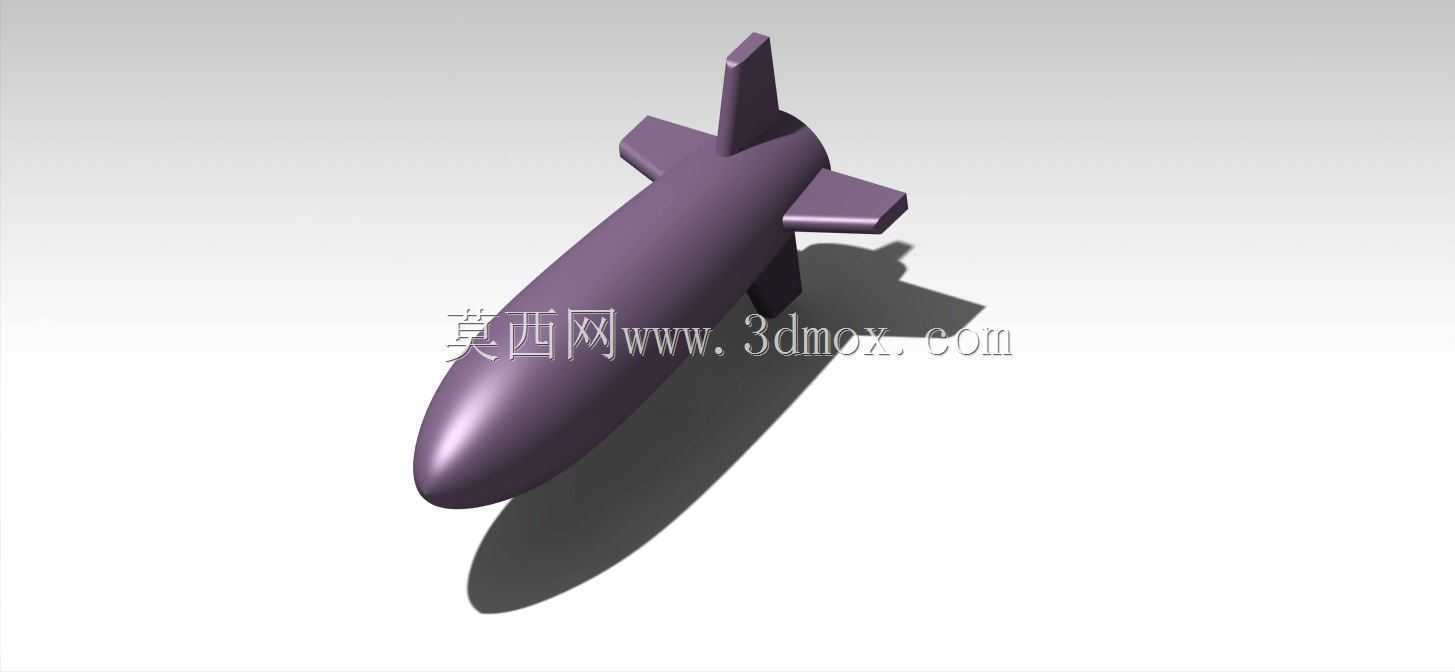

航空用低速航空炸弹结构三维设计

　　这款低速航空弹药的结构设计，核心围绕亚音速投放场景下的气动稳定性、落点精度控制展开，区别于高速穿甲类弹药的细长流线构型，整体弹身采用钝头椭圆锥过渡的旋成体构型，弹身中段为等直径圆柱段，既保证了内部装药空间的最大化利用，也能在低速飞行阶段减少气流分离带来的姿态扰动。弹体尾部设置的四片对称布置的安定翼，采用后掠切尖的矩形翼型，翼面与弹身轴线保持0度安装角，避免低速飞行时产生额外的滚转力矩，安定翼的翼展尺寸控制在弹身直径的1.2倍范围内，既满足挂飞状态下的载机挂架安装边界要求，也不会因为翼展过大导致投放时与载机机体、相邻挂架产生干涉。弹体头部的钝圆曲率经过多轮气动仿真迭代，在0.3-0.6马赫的典型投放速度区间内，

　　头部激波强度被控制在合理范围，不会因为头部过尖导致低速下升阻比过低、滑翔距离不足，也不会因为头部过钝导致飞行阻力陡增、落点散布范围扩大。从结构装配逻辑来看，弹身主体采用整体机加工的薄壁壳体结构，壳体壁厚沿弹身轴线渐变，头部区域壁厚略大于中段，满足碰击目标时的触发引信安装强度要求，中段壁厚均匀，适配内部装药、引信连接座、保险机构的安装定位，尾部壳体与安定翼采用一体化加工成型，减少装配环节带来的同轴度误差，避免飞行过程中因为结构不对称产生偏航力矩。安定翼与弹身的连接位置设置了加强筋结构，筋板厚度根据弹体投放后的最大过载工况设计，能够承受开伞、气动扰动带来的侧向载荷，不会出现翼面变形、断裂的情况。在挂装适配性上，

　　弹体上部的挂耳位置严格按照通用航空挂架的接口尺寸设计，两个挂耳的中心距、突出弹体表面的高度、挂耳孔的内径都匹配现役标准挂架的挂载要求，挂耳与弹身的连接座采用预埋加强块的结构设计，能够承受挂飞阶段的振动、过载以及投放瞬间的冲击力，避免挂耳脱落引发安全事故。弹体尾部的端面预留了减速伞舱的安装接口，接口处的止口定位精度控制在0.1mm以内，保证减速伞舱与弹体的同轴度，避免开伞时因为偏心导致弹体姿态失稳。从气动特性的设计细节来看，四片尾翼的对称度公差要求控制在0.05mm以内，每片尾翼的翼型剖面采用对称翼型，在不同迎角下的升力系数变化平缓，不会因为小幅度的姿态扰动导致升力突变，提升低速飞行阶段的姿态稳定性。弹体表面的粗糙度要求控制在Ra1.

　　6以内，减少低速飞行时的摩擦阻力，同时也能避免表面凸起、凹陷带来的局部气流分离。针对低速投放时常见的侧风干扰问题，尾翼的展弦比设置为0.8，在保证足够安定力矩的同时，减少侧风作用下的侧向力系数，降低侧风对落点精度的影响。在内部结构的布局上，引信安装座位于弹体头部中心位置，安装座的定位基准与弹身轴线重合，保证引信触发时的作用可靠性，装药舱位于弹身中段，舱壁设置有定位台阶，用于装药的限位固定，避免飞行过程中药柱移位导致质心偏移，保险机构位于装药舱与尾段之间，通过传爆管与头部引信连接，传爆管的安装同轴度同样与弹身轴线保持一致，确保传爆序列的作用可靠性。整体结构的质心设计在弹身长度的45%位置处，压心位于质心后方12%弹长位置，保证弹体在整个飞行过程中始终保持静稳定状态，不会出现翻滚、姿态发散的情况。在结构强度校核环节，针对挂飞阶段的最大纵向过载、横向过载，投放瞬间的冲击载荷，碰击目标时的轴向冲击载荷都做了对应的仿真验证，壳体的应力水平均低于材料的许用应力，安全系数满足军工产品的设计规范要求。弹体各部件的连接方式优先采用螺纹连接加止口定位的形式，既保证连接强度，也便于生产装配环节的调试，减少焊接结构带来的变形问题。尾翼的边缘做了倒角处理，避免生产装配、挂装操作过程中出现锐边划伤的情况，同时也能减少翼尖涡流带来的阻力增量。
