电力变压器三轴铰接支撑轴架结构

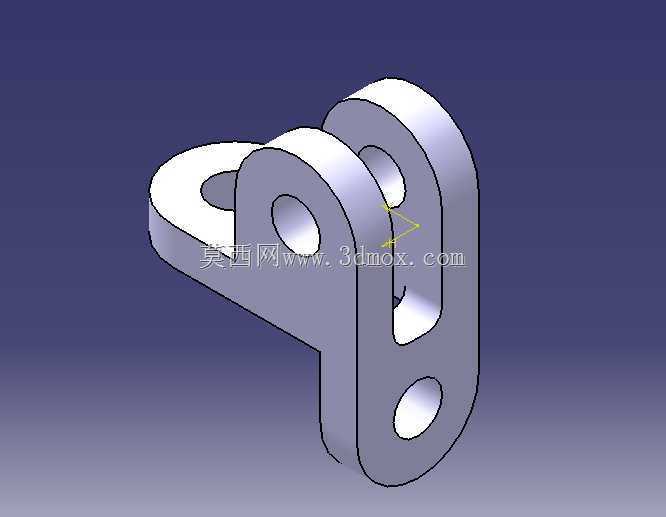

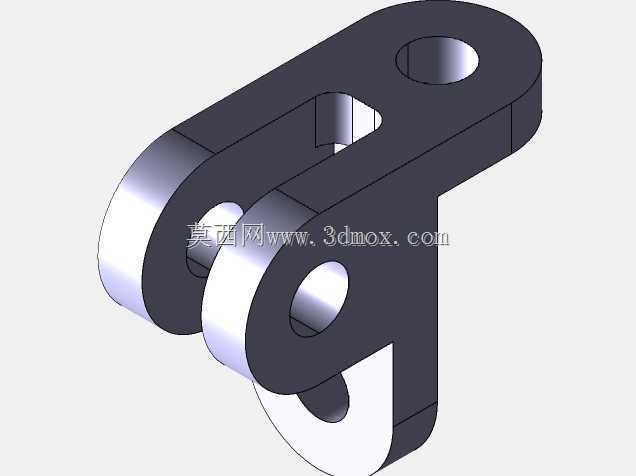

　　在电力输配体系的变压器设备内部，这类多轴铰接轴架是承担轴系定位、联动支撑的核心结构件，日常运行中需要同时承受多组转轴传递的交变载荷、分合闸动作带来的瞬时冲击，还要适配变压器长期运行的温升、绝缘环境要求，不能出现结构形变导致的轴系卡滞、位移偏差问题。从结构设计逻辑来看，该轴架采用一体化弯折成型的主体构型，底部延伸出带安装孔的平直固定边，可通过紧固件直接贴合固定在变压器内部的安装基准面上，安装孔的位置公差控制在±0.02mm范围内，保证装配后整体基准面与设备安装面的平行度不超过0.03mm，避免后续轴系装配出现同轴度偏差。主体向上延伸出三组同轴度逐级匹配的铰接耳板，每组耳板上都加工有对应直径的销轴通孔，孔壁做了铰削加工处理，

　　表面粗糙度达到Ra1.6，既可以保证销轴穿装后的转动顺滑度，也能减少长期往复转动带来的磨损量，延长部件的检修周期。三组耳板的间距经过精准核算，中间预留的间隙刚好适配联动凸轮、轴套等配套零件的安装宽度，不会出现轴向窜动的冗余空间，也不会因为间隙过小导致零件装配卡滞。最外侧的耳板做了加厚处理，厚度比内侧两组耳板高出2mm，用来承担轴系末端的悬臂载荷，避免长期受力出现耳板外翻变形的问题。在安装边界的考量上，该轴架整体外轮廓的最大宽度控制在适配变压器内部安装腔的预留尺寸内，固定边的厚度为5mm，安装时不需要额外加装调整垫片，只要贴合基准面锁紧紧固件即可完成定位，整体装配后突出安装面的高度不会干涉周边布线、绝缘构件的布置。从功能特性来说，

　　该轴架不仅承担三根平行转轴的径向定位作用，耳板侧面的限位凸台还可以限制凸轮组件的转动行程，保证分合闸联动动作的行程精度控制在±0.5°范围内，不会出现过位或者行程不足的问题。结构上所有的棱边都做了R2的圆角倒钝处理，既避免装配过程中划伤绝缘层，也能减少电场集中带来的局部放电风险，适配变压器内部的高电压工作环境。选材层面默认采用高强度结构钢加工，表面做发黑防锈处理，在变压器内部的绝缘油环境中不会出现腐蚀、锈蚀问题，长期运行的结构强度保持率可以达到95%以上。设计过程中针对轴架的受力场景做了有限元仿真校核，在承受最大瞬时冲击载荷的工况下，最大应力出现在耳板与固定边的过渡圆角处，应力值远低于材料的屈服强度，安全系数达到3.2以上，

　　完全满足变压器全生命周期的使用要求。过渡位置采用大圆弧过渡结构，避免应力集中带来的断裂风险，即使在设备运输过程中的颠簸振动工况下，也不会出现结构开裂、连接松动的问题。轴孔的位置度经过三坐标检测校核，三组孔的同轴度误差不超过0.015mm，保证三根转轴穿装后转动灵活，没有卡滞、别劲的问题，配套的轴套、凸轮组件装配后轴向间隙控制在0.1mm以内，既满足转动需求，也不会出现轴向窜动带来的动作偏差。
