电力设备用钣金安装防护壳体结构

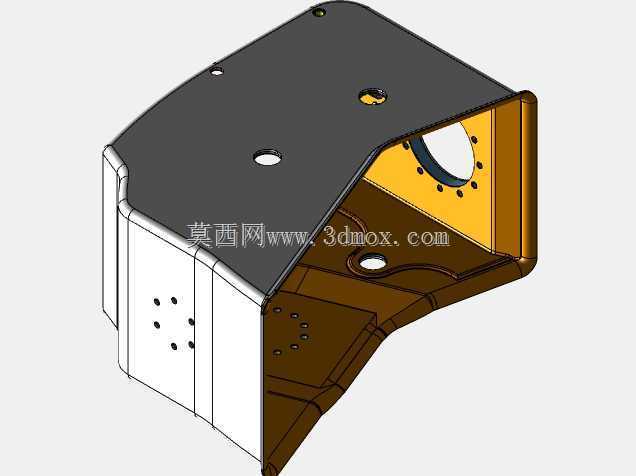

　　这款钣金壳体主要应用于电力输配场景下的变压器配套安装环节，作为核心电气元件的外围防护与承载结构使用，在户外柱上变台、厂区配电房、小型箱变集成等场景中都能适配，既可以隔绝外部灰尘、雨水飞溅对内部电气组件的侵蚀，也能为内部接线端子、小型传感元件提供稳定的安装基准，避免外力磕碰造成的元件移位或接线松脱。从结构设计逻辑来看，整个壳体采用一体化折弯成型思路，没有多余的拼接焊缝，主体板材根据防护等级要求选用对应厚度的冷轧钢板，折弯处预留了合理的圆角半径，既避免冲压加工时出现板材开裂问题，也能减少安装运维过程中尖锐边角对操作人员的划伤风险。壳体顶部的平面区域做了轻微的斜度处理，并非完全水平的平面，这样户外安装时落在顶面的雨水可以顺着斜面自然滑落，

　　不会在表面积聚形成渗漏隐患，顶面上分布的几个圆形安装孔，分别对应内部元件的固定点位与壳体自身和外部支架的连接点位，孔位边缘都做了翻边处理，一方面提升孔位周边的结构强度，避免长期受力出现孔位变形，另一方面也能让穿入的固定螺栓受力更均匀，不会因为板材边缘的剪切毛刺划伤螺栓防腐层。壳体侧面的异形开口是设计时的核心考量点，这个开口对应内部元件的接线端与外接线缆的对接位置，开口周边均匀分布的小孔是线缆密封法兰的固定孔，安装时可以配套橡胶密封垫与法兰压圈，把外接线缆和壳体开口之间的缝隙完全封堵，满足户外使用的防尘防水要求，开口内侧预留的凸起限位边，能让密封法兰安装时快速定位，不需要反复调整对齐孔位，提升现场装配的效率。

　　壳体下部的折弯腔体是内部元件的主要容纳空间，腔体侧壁上的阵列小孔是散热通风孔，孔位的排布方向顺着设备运行时的空气对流方向设置，既可以让内部元件工作产生的热量顺利散出，也能避免外部的杂物、小虫顺着通风孔进入壳体内部，腔体的几个折弯内角都做了加强筋冲压处理，不需要额外焊接加强筋就能提升整个腔体的抗形变能力，即使在运输过程中受到挤压，也不容易出现侧壁凹陷变形的问题。从安装边界尺寸来看，这款壳体的整体轮廓适配常规10kV及以下电压等级小型电力变压器的配套组件安装空间，不需要对原有变压器的安装支架做额外改造就能直接固定，壳体底部预留的缺口对应变压器本体的出线端位置，安装时可以直接卡在出线端的外围，和变压器本体的贴合面处预留了密封胶条的安装槽，

　　装配时嵌入发泡橡胶密封胶条，就能让壳体和变压器本体之间形成可靠的密封界面。在实际运维场景中，这种一体化折弯的壳体相比拼接式结构，减少了很多螺栓连接的点位，运维人员拆卸检修时只需要松开顶部和支架连接的几个固定螺栓，就能把整个壳体取下，不需要逐个拆除拼接板的连接螺丝，能大幅缩短停电检修的时间，同时壳体表面的防腐涂层采用静电喷塑工艺，涂层厚度均匀，附着力强，在户外日晒雨淋的环境下也能长期保持防腐性能，不会轻易出现锈迹脱落的问题。设计过程中还充分考虑了钣金加工的工艺性，整个壳体的折弯工序都可以在普通数控折弯机上完成，不需要定制特殊的折弯模具，冲压孔位也都可以在数控冲床上一次加工完成，不需要后续的二次钻孔工序，能有效降低批量生产时的加工成本，同时所有的折弯边都预留了合理的工艺缺口，避免折弯时出现板材拉扯变形的问题，成型后的壳体尺寸公差可以控制在±0.2mm以内，完全满足和配套元件、外部支架的装配精度要求，不会出现孔位错位、装配间隙过大的问题。
