电力变压器配套S形弯板支撑构件

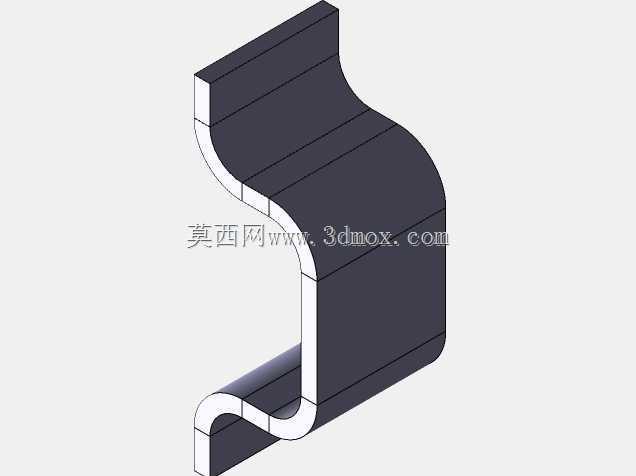

　　在电力输配电系统的变压器安装场景中，这类弯板支撑构件是连接变压器本体与安装基座、或是固定变压器外接管路与附属部件的核心受力件，日常多应用于户外柱上变压器、厂区预装式变电站的内部组件固定场景，承担着承载附属部件重量、抵消设备运行振动、补偿安装位形位公差的作用。从结构形态来看，该构件采用多段连续折弯的S形截面设计，并非简单的直角折弯钣金件，这种连续圆弧过渡的折弯形态，首先能有效分散应力集中点——传统直角折弯的支撑件在长期受交变振动载荷时，折弯圆角处极易出现应力集中导致的疲劳开裂，而大圆弧过渡的S形结构能让载荷沿折弯面均匀传递，在变压器运行产生的持续微幅振动工况下，能大幅提升构件的疲劳寿命。

　　设计这类支撑件时，首先要匹配安装点位的空间避让需求：变压器内部接线端子、外接冷却管路、绝缘护套等部件的排布空间紧凑，S形的弯折路径刚好能避开相邻的带电部件与管路，不需要额外切割避让缺口，保证了构件自身的结构完整性。构件的两个平直安装端面分别设置对应的安装孔位，一端贴合变压器本体的预装焊接凸台，通过螺栓实现刚性连接，另一端贴合待固定的附属部件安装面，两个安装面的平行度公差在设计时控制在0.2mm以内，避免安装后出现附加内应力，长期受力导致螺栓松动。

　　从安装边界来看，该支撑件的整体折弯高度适配变压器本体与附属部件之间的安装间距，不需要额外加装调整垫片，就能保证附属部件的安装高度符合设计要求；构件的板材厚度根据承载重量选型，折弯处的内圆弧半径与板材厚度匹配，避免折弯时出现板材外侧拉伸开裂、内侧起皱的加工缺陷，同时折弯后的构件回弹量在设计阶段就通过折弯系数补偿，保证成品的安装孔位坐标偏差控制在允许范围内，现场安装时不需要二次修配就能直接对位装配。

　　在实际应用中，这类支撑件除了承载静态重量，还要应对户外工况下的温度变化带来的热胀冷缩变形，S形的弯折段具备一定的微变形补偿能力，当变压器本体与附属部件因温度变化产生微量位移时，弯折段能通过微小的弹性变形吸收位移量，避免连接螺栓承受过大的剪切力，同时也能减少振动从变压器本体向附属部件的传递，降低附属部件受振动影响出现接线松动、管路密封失效的概率。构件的边缘都做了倒钝处理，避免安装过程中划伤操作人员的防护手套，也防止尖锐边缘划破相邻部件的绝缘保护层，消除电力安装场景下的绝缘隐患。

　　不同于通用的平板支架，这种异形弯板支撑不需要搭配多个拼接件就能实现空间错位点位的连接，减少了安装时的零件数量，降低了现场装配的工作量，同时整体式的折弯结构比拼接焊接的支架刚度更好，不存在焊接缺陷带来的强度薄弱点，在长期户外使用过程中，也不会出现焊缝锈蚀导致的结构失效问题。设计建模时，需要精准控制每一段折弯的角度、圆弧半径以及平直段长度，保证两个安装端面的孔位同轴度、平面度都符合装配要求，同时要预留足够的螺栓操作空间，保证安装时扳手能顺利到达螺栓位置完成紧固作业，不会因为构件自身的弯折形态遮挡操作空间，增加现场安装的难度。
