直列三缸内燃发动机曲柄连杆结构设计

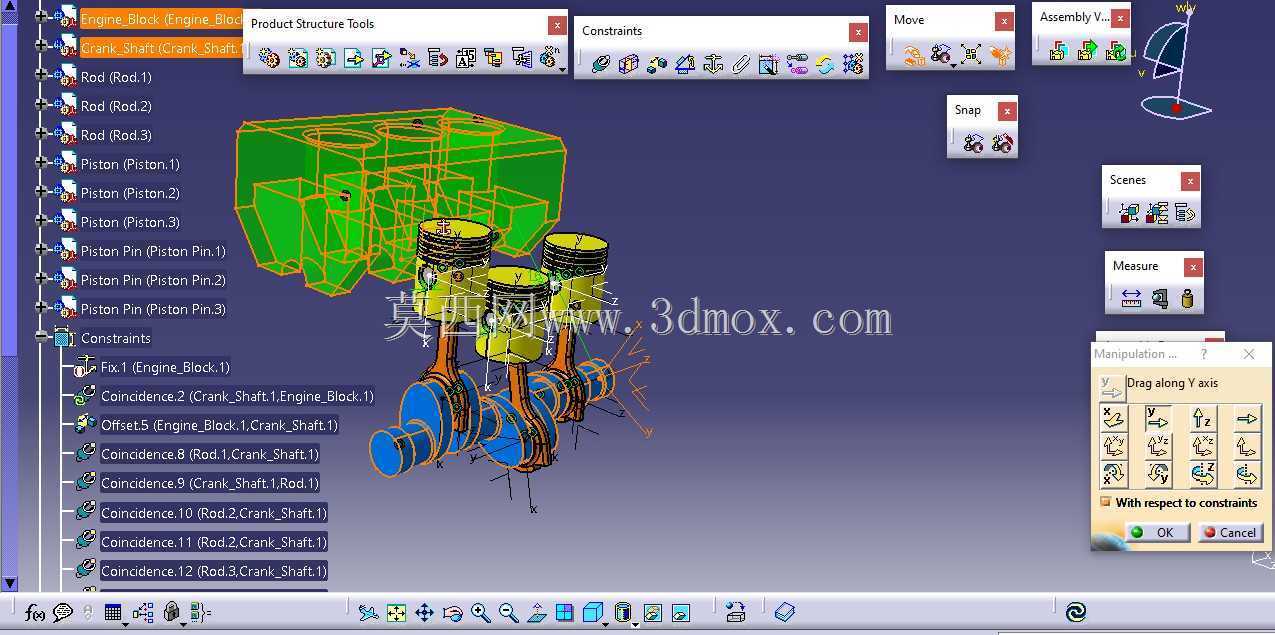

　　这套直列三缸内燃动力结构的三维建模，完全围绕量产机型的实际装配逻辑搭建，所有配合面的约束关系都按照实际加工公差要求设定，没有做简化的外观处理，每一个零件的装配基准都对应实际生产中的工艺定位点。从应用场景来看，这类结构广泛配套在小排量乘用车、小型工程机械、农用作业机具以及便携动力设备上，作为整套设备的动力输出核心，需要在高转速、交变载荷的工况下持续稳定运行，因此建模过程中对运动副的间隙设定、零件的受力避让都做了对应考量。

　　先从核心运动组件说起，活塞部分的裙部型线、活塞环槽的位置尺寸都参考了量产机型的成熟参数，活塞销与活塞销座、连杆小头的配合采用了浮动式设计的约束逻辑，建模时预留了合理的配合间隙，避免运动过程中出现卡滞。连杆部分采用了工字形截面的结构设计，这种截面在保证结构强度的前提下能有效降低往复运动质量，减少曲轴运转过程中的惯性载荷，连杆大头的剖分面采用了平切口结构，对应量产中常用的螺栓连接定位方式，轴瓦的安装槽、定位凸点都做了细节还原，保证装配逻辑和实际生产完全一致。

　　曲轴部分采用了全支撑的设计思路，三个曲柄销对应三个气缸的做功相位，相邻曲柄销的夹角设定为120度，保证三个气缸的做功间隔均匀，运转过程中的扭矩输出更平稳。曲轴的主轴颈、曲柄销的过渡圆角都做了对应建模，这个细节是应力集中的高发区域，实际加工中对圆角的粗糙度、滚压强化都有严格要求，建模时还原这个结构，也能为后续的有限元强度校核提供准确的几何基础。曲轴前端的带轮安装位、后端的飞轮连接法兰都预留了标准的安装边界，对应的键槽、螺栓孔位置都符合通用配套尺寸，方便后续对接前端轮系、飞轮以及离合器组件。

　　气缸体部分采用了整体式的结构设计，三个气缸筒呈直列排布，缸筒的中心距参考了同排量机型的通用尺寸，既保证了缸筒之间有足够的壁厚满足冷却水道的布置需求，也不会让整机的宽度尺寸过大，影响整车或设备的舱体布置。缸体上的主轴承座位置和曲轴主轴颈一一对应，轴承盖的安装螺栓孔、定位销孔都做了准确建模，缸体顶面的气缸垫安装面、缸盖连接螺栓孔的位置也符合通用的安装规范，后续可以直接对接气缸盖、油底壳等外围附件的建模工作。

　　从安装边界来看，整套动力结构的外形尺寸控制紧凑，长度方向对应三缸直列排布的尺寸，宽度方向预留了连杆运动的最大摆动空间，不会出现运动干涉，高度方向从曲轴中心到活塞上止点的尺寸符合常规小排量机型的压缩比设定要求。建模过程中所有运动部件都做了运动干涉检查，活塞运行到上止点时和气缸盖燃烧室的预留间隙、连杆摆动到最大角度时和缸筒内壁的间隙、曲轴运转时曲柄和主轴承座的间隙都在合理范围内，完全符合实际装配的要求。

　　对于结构设计从业者来说，这套模型可以作为小排量内燃动力结构的设计参考，直接在现有基础上调整缸径、行程参数就能快速衍生出不同排量的机型方案；对于三维建模学习者来说，这套模型完整展示了复杂装配体的约束设定、运动副搭建逻辑，可以从中掌握多零件联动装配的建模思路；对于设备选型人员来说，模型的安装尺寸、接口参数都符合通用标准，可以直接导入到整机布置方案中做空间校核，评估动力单元和配套设备的匹配度。整个建模过程没有做冗余的外观修饰，所有结构都服务于实际功能实现，每一处尺寸设定都对应工程实际中的应用需求，没有脱离生产实际的理想化设计。
