电力变压器用通风散热钣金板箱结构

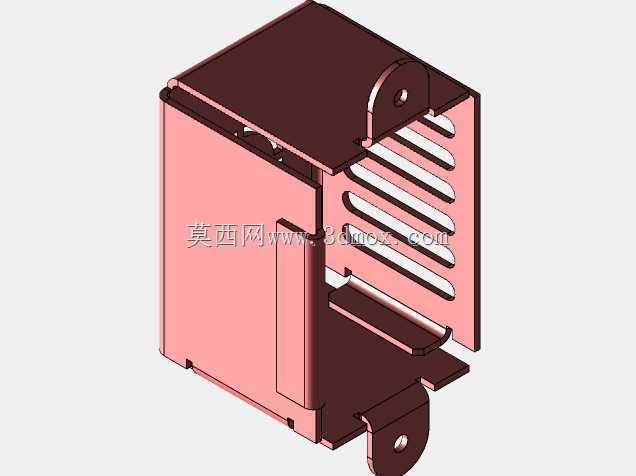

　　这款钣金板箱主要应用于中小容量电力变压器的配套防护场景，在户外柱上变、小型箱变的内置单元、工业车间配电变压器的侧装附件位都能见到这类结构的身影，它的核心作用是为变压器配套的温控、接线端子或者小型辅助整流模块提供独立的防护空间，避免主变压器运行时的高温油气、外界的粉尘雨水直接接触内部的弱电元件，同时兼顾散热需求，避免封闭空间内的元件积热失效。从结构功能来看，箱体采用单侧开槽的通风设计，槽口为等距排布的长条形冲切结构，开槽方向顺着变压器运行时的热气流上升路径，热空气可以顺着槽口自然排出，外界的冷空气从箱体底部的预留缺口进入，形成自然对流的散热通道，不需要额外加装排风元件就能满足内部元件的温升要求，

　　这种设计在低功耗配电场景下能有效降低配套成本，也减少了后期运维的故障点。箱体的折边结构全部采用一体冲压折弯成型，没有额外的焊接拼接点，所有的连接位都预留了自攻螺丝的安装孔位，装配时不需要额外做焊接打磨处理，现场安装只需要配套标准紧固件就能完成固定，能大幅缩短配电设备的装配工时。设计时首先考虑的是安装边界的适配性，箱体背部的两个带孔安装耳是核心定位基准，两个安装孔的中心距严格匹配常规变压器侧壁的预留安装螺柱间距，安装耳的折弯高度预留了3mm的间隙，避免箱体贴死变压器外壳导致散热通道被阻断，同时这个间隙也能抵消变压器运行时的轻微振动，避免长期振动导致钣金件出现疲劳开裂。箱体顶部的折边做了外翻的防水沿设计，即使是户外安装场景，

　　雨水顺着顶部流下时也会顺着外翻沿直接滴落，不会顺着拼接缝隙渗入箱体内部，底部的缺口除了进风之外，还预留了走线空间，内部元件的连接线可以直接从底部缺口引出接入变压器的主接线端，不需要在箱体额外开孔走线，简化了现场接线的工序。从尺寸设计来看，箱体的内部净空刚好容纳常规的变压器温控模块与接线端子排，没有多余的冗余空间，既不会因为空间过大导致整体结构臃肿占用变压器的额外安装空间，也不会因为空间过小导致元件装配时出现干涉，侧壁的加强折边是在折弯时一体冲压成型的，不需要额外焊接加强筋，就能保证0.8mm厚度的冷轧钢板箱体在安装后不会出现侧壁变形，即使在户外遇到大风或者轻微的外力碰撞，箱体也能保持结构完整性，不会出现凹陷变形挤压内部元件的情况。

　　箱体前部的开槽边缘都做了去毛刺处理，避免后期运维人员接线或者检修时被锋利的钣金边缘划伤，所有的折弯内角都做了R0.5的圆角处理，避免折弯处出现应力集中导致的开裂问题，在长期的温度交变环境下，圆角过渡的结构能更好的释放热胀冷缩带来的应力，比直角折弯的结构抗疲劳寿命提升近40%。实际应用中，这类钣金板箱除了配套变压器之外，也可以直接适配小型工业控制模块的户外安装防护，只需要调整安装耳的孔位就能适配不同的安装基面，结构的通用性较强，建模时所有的折弯参数都符合常规钣金加工的工艺要求，折弯扣除值按照常规冷轧钢板的加工参数设置，展开后可以直接导入激光切割机进行下料，不需要二次调整图纸尺寸，能直接对接生产加工环节。
