轻型桁架结构固定翼飞行器骨架设计

　　这套三维结构完整还原了轻型低速固定翼飞行器的核心承载骨架，从实际航空教学与小型飞行器试制场景出发，覆盖了从结构受力验证到装配干涉检查的全流程设计需求。在高校航空航天类专业的课程设计、小型通航企业的原型机概念验证环节，这类裸露桁架结构的模型能够帮助设计人员快速梳理力的传递路径，无需拆解蒙皮即可直观观察每一处杆件的受力状态，相比蒙皮覆盖的整机模型，更适合初期方案迭代阶段的结构校核工作。

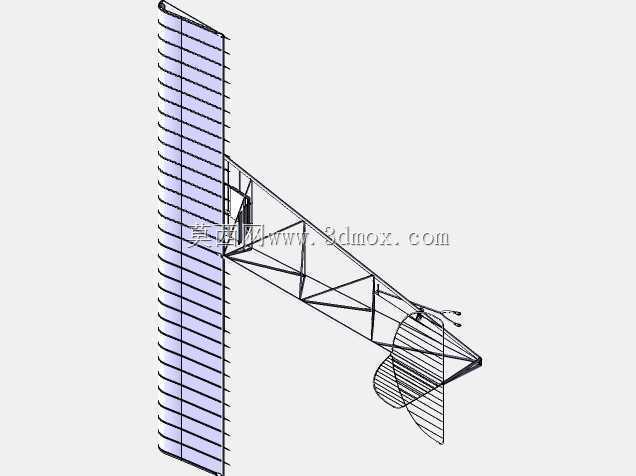

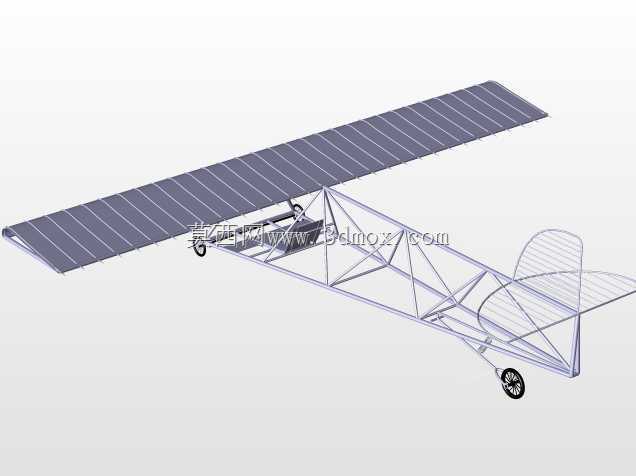

　　从功能特性来看，模型完整呈现了上单翼布局的核心连接逻辑：平直主翼通过多组连接耳片固定在桁架上部的纵梁上，主翼表面的分格肋条结构清晰，每一段翼肋的间距都对应实际轻型飞机的蒙皮支撑需求，能够避免低速飞行时翼面发生气动弹性变形；机身段采用空间三角桁架构型，所有杆件的连接节点都做了简化的铰接模拟，在三维环境中可以直接提取节点坐标用于后续的有限元受力分析，无需重新重构几何特征。尾部的支撑结构预留了平尾、垂尾的安装接口，起落架采用前三点式布局，前轮设置转向连接位，主起落架直接固定在机身下部的加强桁架段，能够承受着陆阶段的冲击载荷，轮组的安装轴径、连接孔位都做了等比例还原，可直接用于配套起落架零件的选型匹配。

　　设计思路上完全遵循轻型飞行器的减重优先原则，所有桁架杆件都采用等截面空心管材的简化构型，在保证结构刚度的前提下尽可能降低冗余重量，主翼与机身的连接位置特意设置在机身重心附近，能够减少飞行过程中机翼升力对机身产生的附加弯矩。在建模过程中，所有杆件的连接位置都做了共节点处理，不存在几何干涉问题，装配层级按照实际生产的装配顺序划分：从机身主桁架的拼装，到主翼翼肋与翼梁的组合，再到起落架、尾撑结构的安装，每一个子装配体都可以单独导出用于工程图绘制，适配实际试制过程中的分模块加工需求。

　　从安装边界与尺寸逻辑来看，模型的主翼展长、机身长度比例符合常规轻型低速飞行器的尺寸规范，主翼的安装角、上反角都在模型中做了准确体现，机身桁架的内部空间预留了动力系统、飞控设备的安装位置，下部起落架的轮距、轴距参数满足地面滑跑阶段的稳定性要求，不会出现地面转向侧翻的风险。尾撑结构的长度经过比例校核，能够保证平尾、垂尾的舵面效率满足低速飞行的操控需求，所有外露的连接耳片位置都预留了标准件的安装间隙，在三维环境中可直接调用对应规格的螺栓、销钉完成虚拟装配，验证装配工艺的可行性。对于从事小型飞行器设计、航空模型制作的结构工程师而言，这套模型可以作为基础构型模板，根据实际的载重需求、动力配置调整杆件的截面参数、翼面尺寸，大幅缩短初期方案的建模周期，也可作为结构力学教学的演示案例，帮助学习者直观理解空间桁架结构在航空载具上的应用逻辑。
