KSD9700常闭型塑料恒温温度开关结构设计

　　在电力变压器、家电电机、电热类设备的热保护回路设计中，这类小型塑封恒温开关是非常常见的嵌入式保护元件，常闭型的设计逻辑是常温状态下触点保持导通，当被监测部位温度达到动作阈值时，内部双金属感温片受热产生形变，快速推动触点断开回路，切断设备供电，避免绕组、线圈等核心部件因持续过温出现绝缘老化、烧毁甚至起火的风险，待温度回落至安全复位值后，触点会自动复位恢复导通，无需人工手动复位操作，适配无人值守的长期运行设备保护需求。

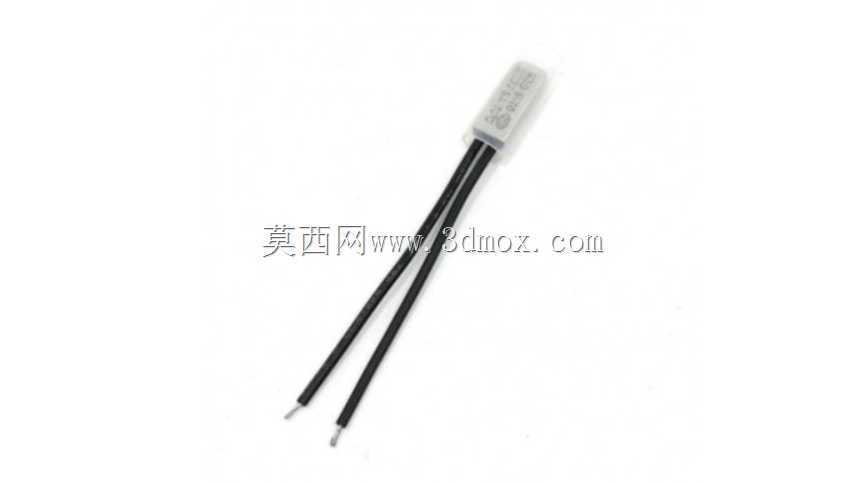

　　从结构设计逻辑来看，这款温度开关采用全塑封外壳封装，外壳选用耐温等级匹配动作温度的工程塑料注塑成型，外壳表面做哑光防滑处理，既可以保证元件自身在150℃的工作环境下不会出现壳体变形、开裂的问题，也能在批量组装时适配自动化插件、卡装的工艺要求，外壳整体为细长方型结构，出线端做了圆弧过渡的应力释放设计，避免引线在反复弯折、拉扯的工况下出现根部断线的问题。内部核心感温元件选用速动型双金属片，这类双金属片由两种热膨胀系数差异较大的合金层压复合而成，常温下保持稳定的平面形态，当温度达到设定动作点时，会瞬间产生突跳形变，配合触点结构可以实现毫秒级的通断动作，避免触点在临界温度区间出现缓慢分合导致的拉弧、烧蚀问题，大幅延长元件的电气使用寿命。

　　从安装边界与尺寸适配角度来说，这款元件整体体积小巧，主体部分截面尺寸适配常见的绕组缝隙、电机端盖预留安装位、变压器线圈层间的安装空间，不需要额外设计大尺寸的安装固定结构，实际装配时可以根据安装场景选择扎带捆绑、耐高温胶粘贴、卡槽嵌入等多种固定方式，只要保证感温面与被监测的发热部位紧密贴合，就能准确捕捉被测部位的真实温度，避免因空气隔热导致的温度检测滞后、保护动作延迟的问题。两根平行引出的绝缘导线选用耐温、耐油的氟塑绝缘层，导线线径适配常规的0.5-1A等级的控制回路载流要求，接线时可以直接压接冷压端子接入控制回路，也可以根据布线长度需求做延长接线，接线部位需要做好绝缘防护，避免与周边带电部件出现短路问题。

　　在实际选型应用过程中，需要重点关注几个核心参数的匹配：首先是动作温度值必须匹配被保护设备的最高允许工作温度，预留5-10℃的安全余量，避免正常工作温度下出现误动作断开回路，也要避免动作阈值过高导致保护失效；其次是额定电压、额定电流参数必须匹配所接入回路的电气参数，这款元件额定参数为250V 5A，仅适用于控制回路或者小功率负载的直接通断，大功率主回路需要搭配接触器、继电器使用，不能直接接入大电流负载回路，否则会出现触点过流烧蚀粘连的问题；另外安装位置需要避开设备的局部冷源、热源干扰点，尽量选择最能反映核心部件真实发热温度的位置安装，比如变压器绕组的表层、电机定子绕组的端部、电热元件的近旁位置，才能保证保护动作的准确性。

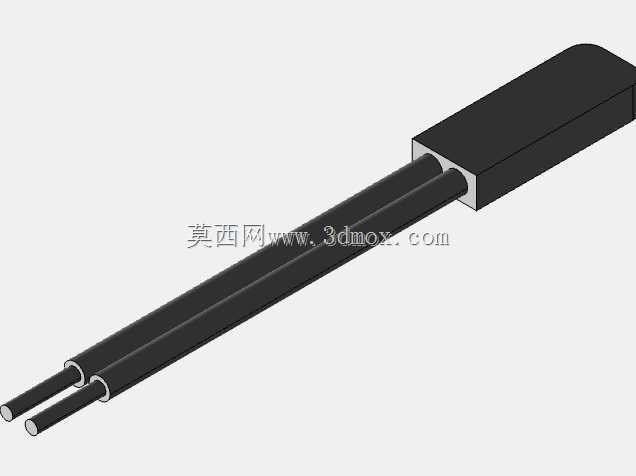

　　从三维建模的角度来说，构建这款元件的模型时，需要重点还原几个关键结构特征：一是塑封外壳的整体外形尺寸、边角的圆弧过渡细节，出线端的应力释放锥面结构；二是两根平行引线的直径、出线间距、引线的自然弯曲形态，还原实物的装配柔性特征；三是外壳表面的标识印刷区域的位置，方便后续出工程图时做丝印标注；建模时不需要拆解内部的双金属片、触点等封装在壳体内部的结构，因为这类元件属于外购标准件，结构设计时只需要还原外部安装尺寸即可，不需要对内部结构做建模处理，模型的尺寸公差需要控制在±0.1mm范围内，保证后续装配干涉检查时的准确性，避免出现装配时元件与周边结构干涉、安装位尺寸不匹配的问题。

　　在不同行业的应用场景中，这款温度开关的安装方式也会有细微差异：在电力变压器应用中，通常会将其埋设在低压绕组的层间位置，紧贴绕组导线表面，监测绕组的过热故障，当变压器出现过载、散热失效导致绕组温度超限时，直接切断变压器的输入供电回路；在家用空调电机、风扇电机应用中，通常会将其绑定在定子绕组的端部，配合电机的绝缘纸固定，监测电机的堵转、过载过温；在电热器具比如暖风机、电加热器应用中，会将其安装在发热体的支架上，监测发热体的温度，避免出现干烧、过热引燃周边可燃物的风险。不同应用场景下，除了动作温度、电气参数的匹配，还需要关注元件的绝缘等级、耐环境性能，比如在潮湿环境下使用的设备，需要选用带密封结构的型号，避免水汽进入壳体内部导致绝缘失效；在有振动的工况下，需要选用抗振动性能更好的型号，避免长期振动导致触点误动作或者结构损坏。
