带多安装耳的异形支撑连接结构件

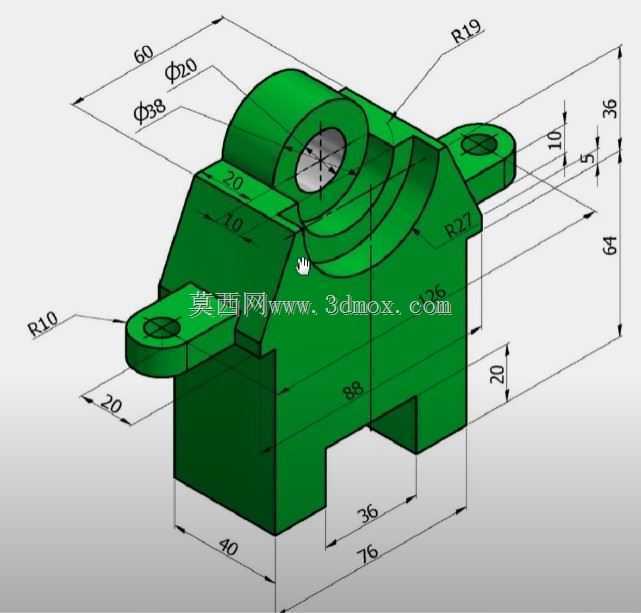

　　在小型机电设备的内部支撑布局里，这类带多向安装耳的异形支撑件，往往承担着分隔安装空间、承载小型功能模块、衔接不同安装基面的作用，很多初学者在做结构建模练习时，很容易忽略这类零件的安装边界约束，只盯着外形轮廓做拉伸切除，最后出工程图的时候才发现安装孔位和周边零件的干涉问题。从结构本身来看，这个零件的主体是一个带中心通孔的立式支撑块，主体下部做了对称的开槽支脚，这个设计不是为了造型好看，而是为了在安装时可以卡入基座的定位凸台，减少装配时的对位调整时间，同时支脚的两个端面是共面的安装基准面，加工时可以一次装夹完成两个端面的铣削，保证安装后的平面度误差控制在0.05mm以内，避免支撑件装上去之后出现倾斜，导致上方搭载的模块出现对位偏差。

　　主体上部的环形凸台是整根零件的核心功能位，中心的通孔用来穿装转轴或者定位销，凸台的外圆面是和配套轴套配合的安装面，建模的时候这里要注意同轴度的约束，很多新手练习时会单独拉伸凸台和主体，忘记添加同轴配合，最后导出工程图的时候形位公差标注就会出现基准不统一的问题。三个方向伸出的带孔安装耳，分别对应三个不同的安装方向：左侧横向伸出的耳片用来固定侧边的传感模块安装板，上部斜向伸出的耳片用来衔接上方的走线固定支架，后侧的耳片则是用来和设备的主立板做锁紧固定，三个耳片的安装孔中心都和主体的基准面有严格的位置尺寸要求，尤其是斜向耳片的角度，是根据上方支架的走线倾角确定的，角度偏差超过2度就会导致走线支架安装后和周边的线束保护层出现摩擦，

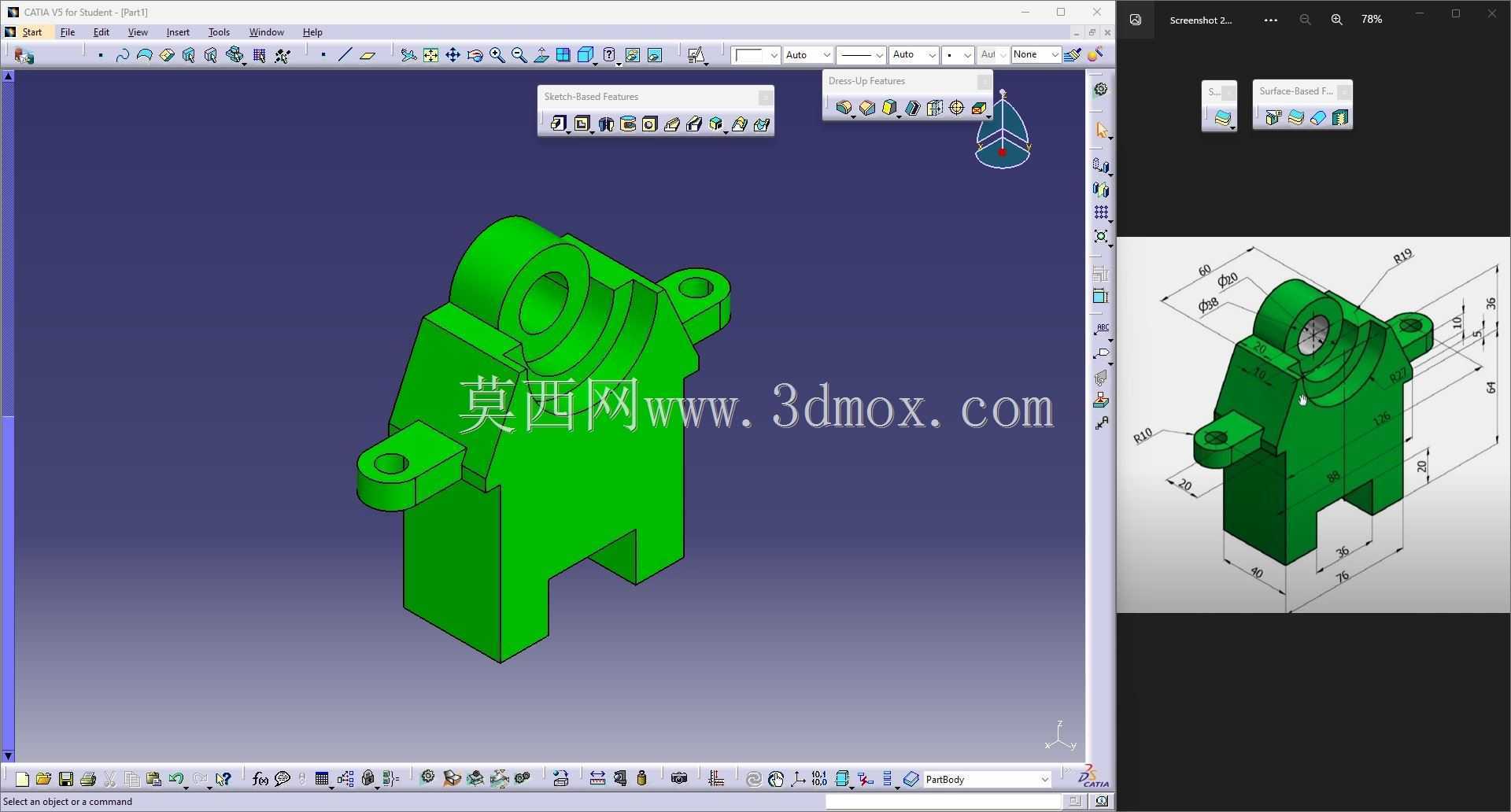

　　长期运行会磨破线皮引发短路风险。做这类零件的建模练习时，不能只照着二维图纸的线条描轮廓，要先理清楚各个结构的功能优先级：首先确定主体的安装基准面，把支脚的两个安装面作为整个零件的建模基准原点，之后再向上拉伸主体结构，接着做上部的环形凸台，保证凸台中心孔和基准面的垂直度，之后再逐个添加三个方向的安装耳，每个耳片的孔位都要标注和基准面的位置尺寸，而不是随便标注和相邻边线的距离，不然加工的时候基准转换会带来累积误差。实际应用里，这类支撑件常用在小型电力控制模块、桌面型机电实验装置的内部结构里，因为这类设备的内部空间紧凑，没有多余的空间做单独的支架固定每个模块，用这种一体化的异形支撑件，可以同时实现三个方向的模块固定，减少整机的零件数量，

　　降低装配的工时成本。建模的时候还要注意安装边界的预留：每个安装耳的孔位边缘到零件外轮廓的距离要保证至少2mm的壁厚，避免锁螺丝的时候出现柱位爆裂的问题，主体下部的开槽宽度要比基座凸台的宽度大0.1mm到0.2mm，既可以保证顺利卡入，又不会出现装配后晃动的间隙，中心通孔的尺寸要根据穿装的轴径做配合公差选择，如果是转动配合就留0.02mm到0.04mm的间隙，如果是定位销的过盈配合就要把孔做小0.01mm左右。很多人做练习的时候会把所有的孔都做成一样的直径，忽略不同安装位置的螺丝规格差异，实际上三个安装耳的孔位直径是不一样的：后侧和主立板连接的耳片要承受整个支撑件的重量，用的是M4的锁紧螺丝，对应的过孔直径是4.5mm，左侧固定传感模块的耳片受力小，用M3的螺丝，过孔直径3.4mm，上部斜向的耳片只需要固定轻质的走线支架，用M2.5的螺丝就足够，过孔直径2.9mm，这些细节如果在建模的时候不考虑，后续出BOM表的时候就会出现螺丝规格错配的问题。另外零件的所有棱边都要做0.5mm的倒角处理，尤其是安装孔的入口位置，倒角可以引导螺丝顺利拧入，也避免安装的时候锋利的棱边刮伤操作人员的手，或者割破周边的线束。做这类结构练习的时候，不要追求造型的复杂度，要把每个结构对应的功能、装配关系、加工约束都考虑进去，建出来的模型才是符合工程实际的，而不是只能看不能用的外观造型。
