电力设备配套异形支撑结构练习件

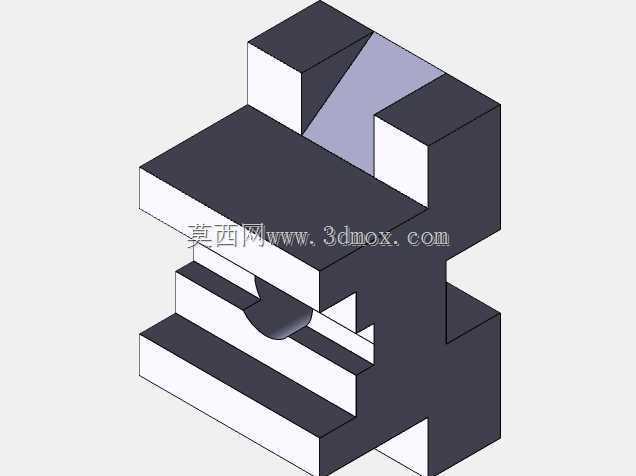

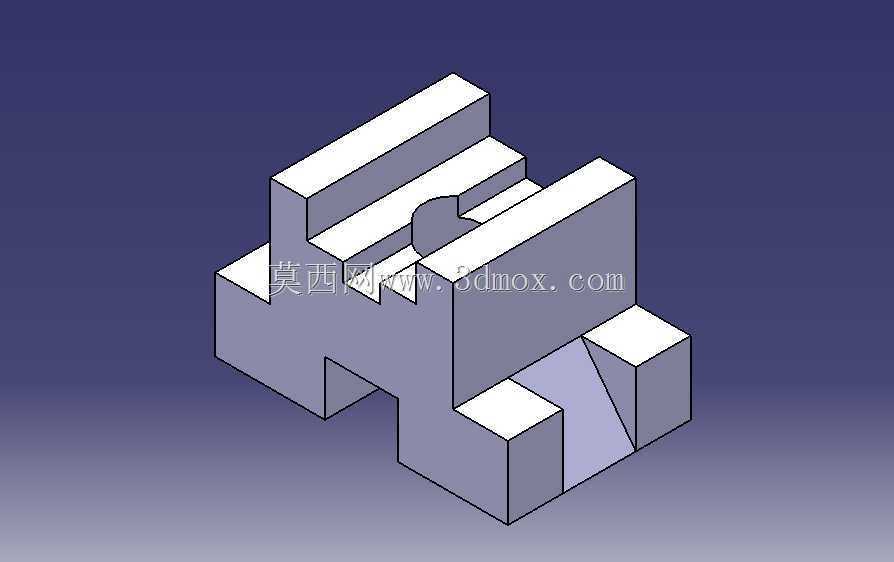

　　该异形支撑结构件主要应用于电力变压器周边配套组件的安装支撑场景，在电力输配系统的户外、户内变电场景中，承担局部组件的定位、承载与限位作用，可适配变压器周边接线端子排、小型传感模块、局部防护挡板的安装固定需求，避免配套组件在设备长期运行过程中出现移位、振动松脱的问题。从结构功能来看，该零件采用一体化块式结构设计，主体为实心承力基体，上部开设多道平行的阶梯槽结构，可实现不同厚度安装板的快速卡接定位，槽体侧边预留的半圆缺口用于走线或穿设固定销，避免线缆与零件棱边长期摩擦造成绝缘层破损；零件下部一侧设置带斜度的让位缺口，可在安装时避让变压器本体的凸起安装座，减少装配过程中的干涉问题，下部伸出的两个方形凸台为安装定位止口，

　　可与底座上的预制凹槽快速配合，减少装配时的找正时间。设计过程中优先考虑了零件的加工工艺性与装配便利性，所有棱边均做了小尺寸倒角处理，既避免加工后锐边划伤操作人员，也能在装配时起到导向作用，降低卡接装配的难度；主体壁厚均匀，未出现壁厚突变的结构，不管是采用机加工方式制作金属样件，还是采用注塑方式制作绝缘材质量产件，都能有效减少加工或成型过程中的变形问题。从安装边界来看，零件整体为对称度较高的块体结构，安装时两个下部凸台的中心距为固定基准尺寸，可适配常规变压器安装底座的通用孔距，上部槽体的宽度尺寸按照常用电力配套安装板的厚度做公差预留，卡接后无需额外调整即可保证安装板的水平度；零件整体高度控制在配套组件的安全绝缘距离范围内，

　　不会超出变压器的外部安全防护边界，避免影响设备整体的绝缘防护性能。实际应用中，该类支撑件不需要承受大载荷，主要承担定位与辅助支撑作用，因此结构设计上在保证足够刚性的前提下，通过开设槽体与让位缺口适当减少了零件的整体重量，降低材料消耗的同时，也减少了设备整体的附加载荷。建模过程中重点练习了凸台拉伸、切除拉伸、倒角等基础特征的组合运用，同时需要考虑装配干涉检查的基本逻辑，在特征创建阶段就同步核对各配合面的尺寸公差与位置度要求，避免后续装配时出现尺寸不匹配的问题；斜向让位面的角度经过反复核对，保证在避让安装座的同时，不会削弱零件主体的承力强度，槽体根部做了微小圆角处理，避免应力集中导致零件在长期振动环境下出现开裂问题。

　　这类练习件虽然结构不算复杂，但涵盖了机械结构设计中最常用的特征创建与装配校核思路，是掌握电力配套零部件设计逻辑的基础练习载体，通过对这类基础零件的建模练习，可以快速建立从功能需求到结构落地的设计思维，理解零件每个结构特征对应的实际功能，避免出现无意义的冗余结构，也能在后续复杂零件设计中更好地平衡工艺性、功能性与装配便利性的关系。
