低速级联风洞试验装置三维结构设计

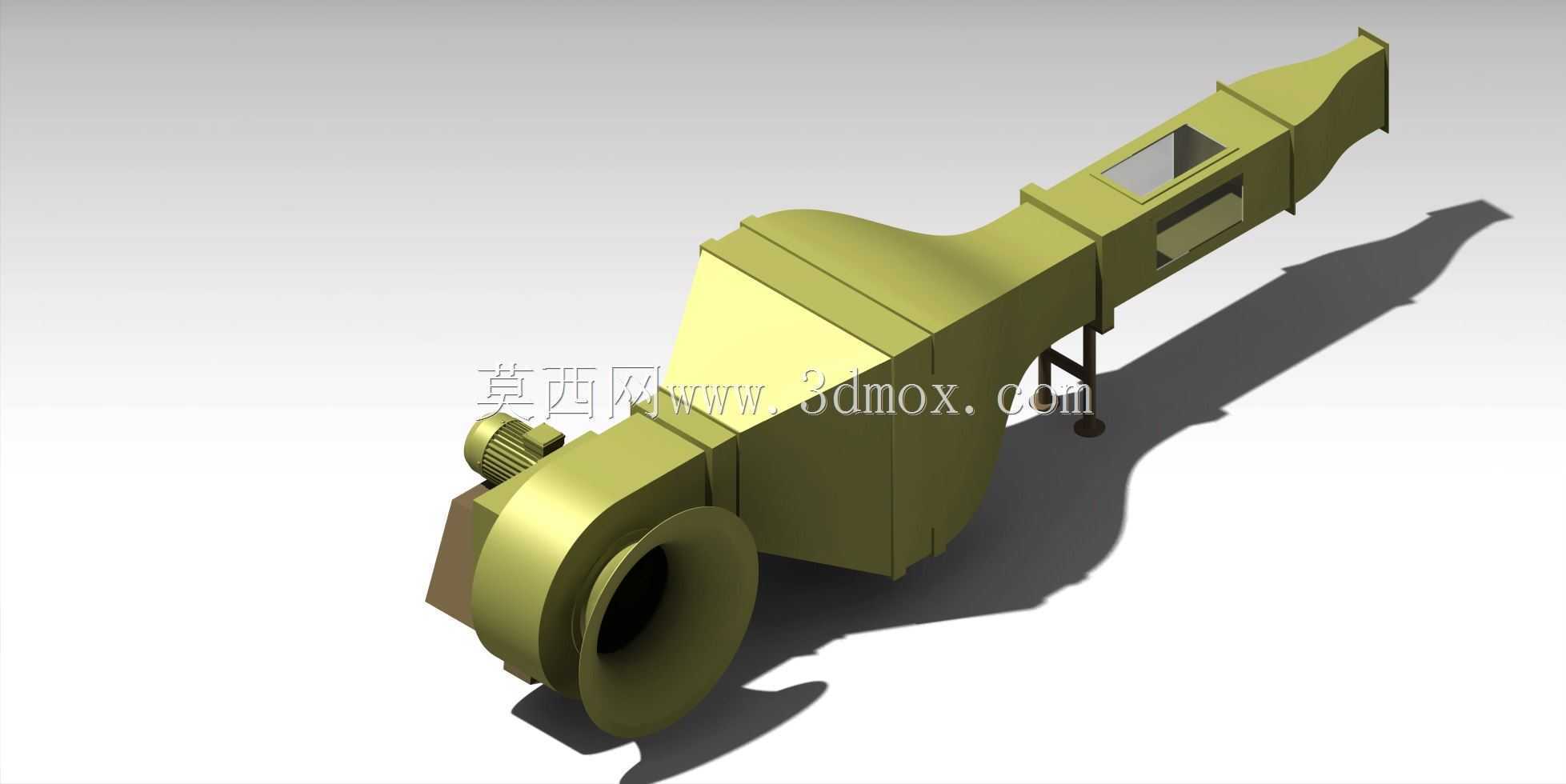

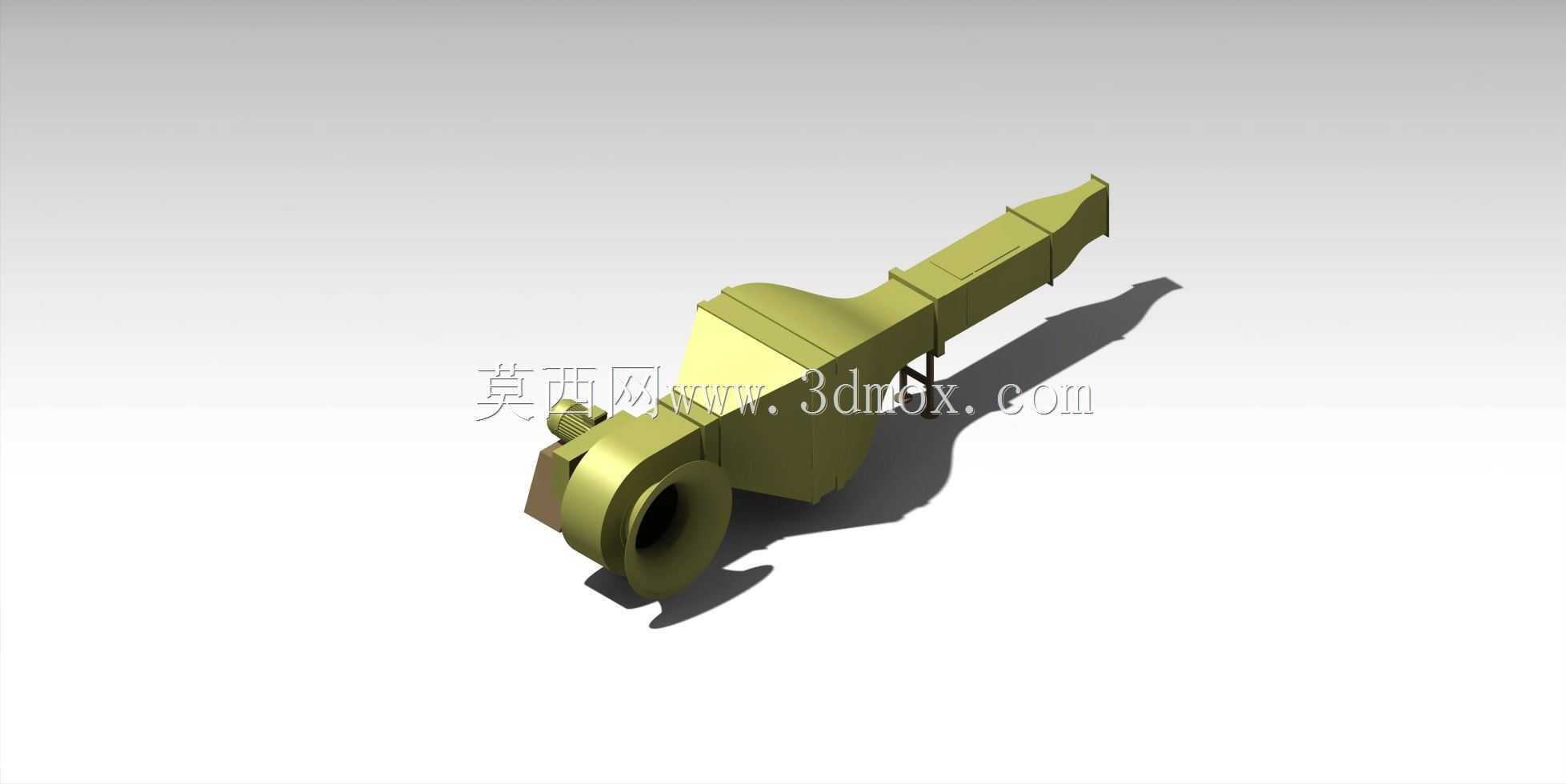

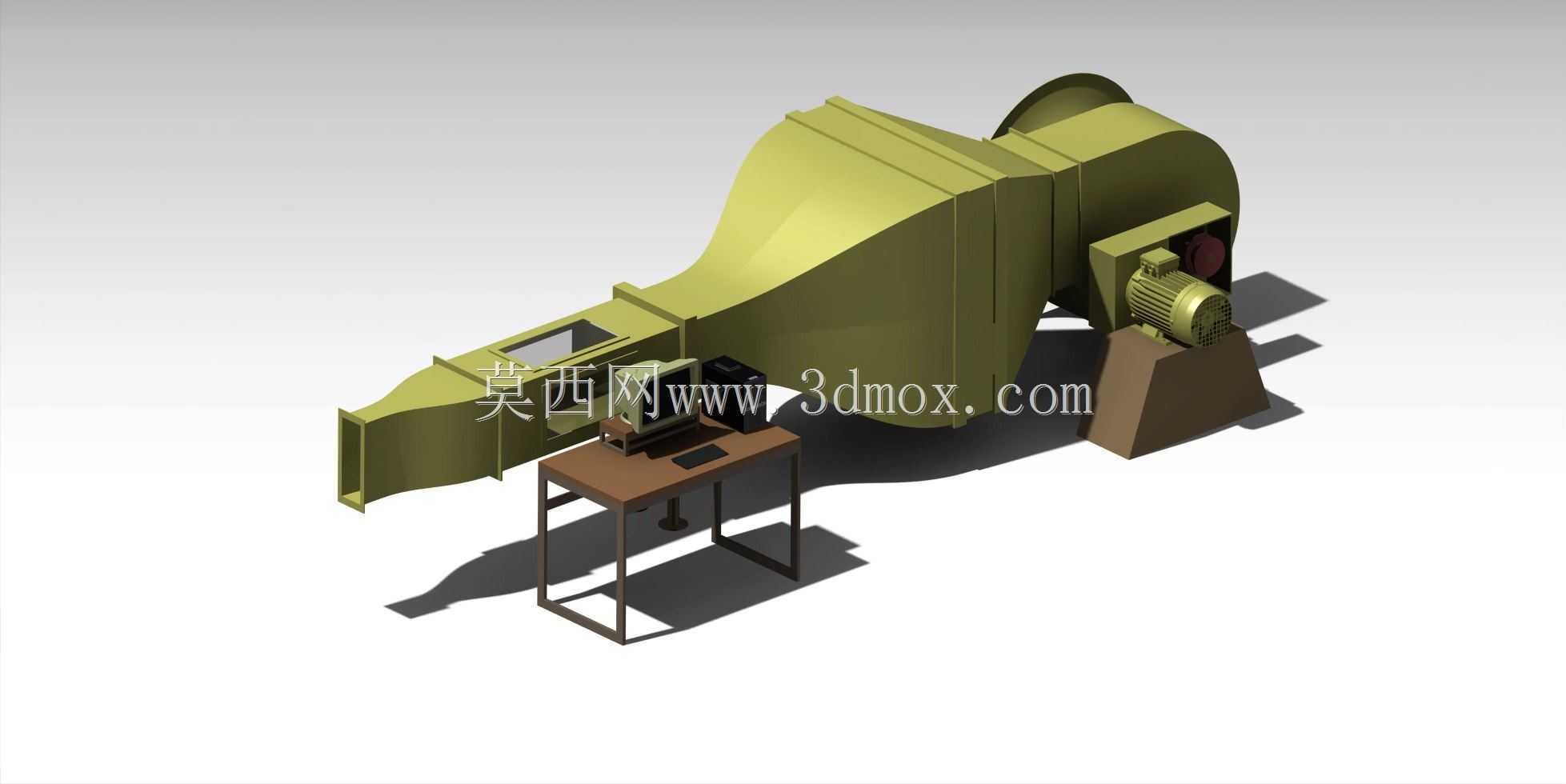

　　这套低速级联风洞装置的三维结构，核心面向叶栅气动性能验证类试验场景搭建，在透平机械、航空航天叶型研发、流体力学教学验证领域，这类装置是获取叶型表面压力分布、流场尾迹特性、不同攻角下气动损失数据的核心硬件载体。不同于常规开式风洞的直连结构，级联段的扩压过渡流道采用渐扩式曲面构型，从进气段到试验段的截面变化率严格控制在5%每延米以内，避免流道内出现过早的附面层分离，保证进入叶栅试验段的气流均匀度偏差控制在2%以内，湍流度满足低速叶栅试验的常规要求。从结构布局来看，整套装置沿气流走向依次分为进气稳流段、收缩加速段、级联试验段、扩压段、驱动风机段几个核心模块，驱动单元采用离心式风机搭配异步电机的组合，风机出口与扩压段采用法兰软连接形式，

　　抵消风机运行过程中产生的振动传递，避免试验段出现微幅振动影响测试传感器的采集精度。安装边界层面，整套装置的水平安装基准为配套的型钢焊接支架，支架底部设置可调式减震垫铁，可在±30mm范围内调节水平度，适应不同试验室的地面平整度偏差；风机段的电机安装座预留了皮带张紧调节行程，可根据不同试验工况的风速需求，调整皮带传动比匹配风机转速，覆盖0-60m/s的试验段风速区间，满足低速叶栅试验的常规风速覆盖要求。设计过程中，级联试验段的观察窗采用嵌入式钢化玻璃结构，与流道内壁面齐平安装，避免观察窗凸台产生的附加扰流影响试验段流场品质；试验段侧壁预留了多组传感器安装孔位，可兼容压力扫描阀、热线风速仪、PIV粒子成像测速设备的安装需求，

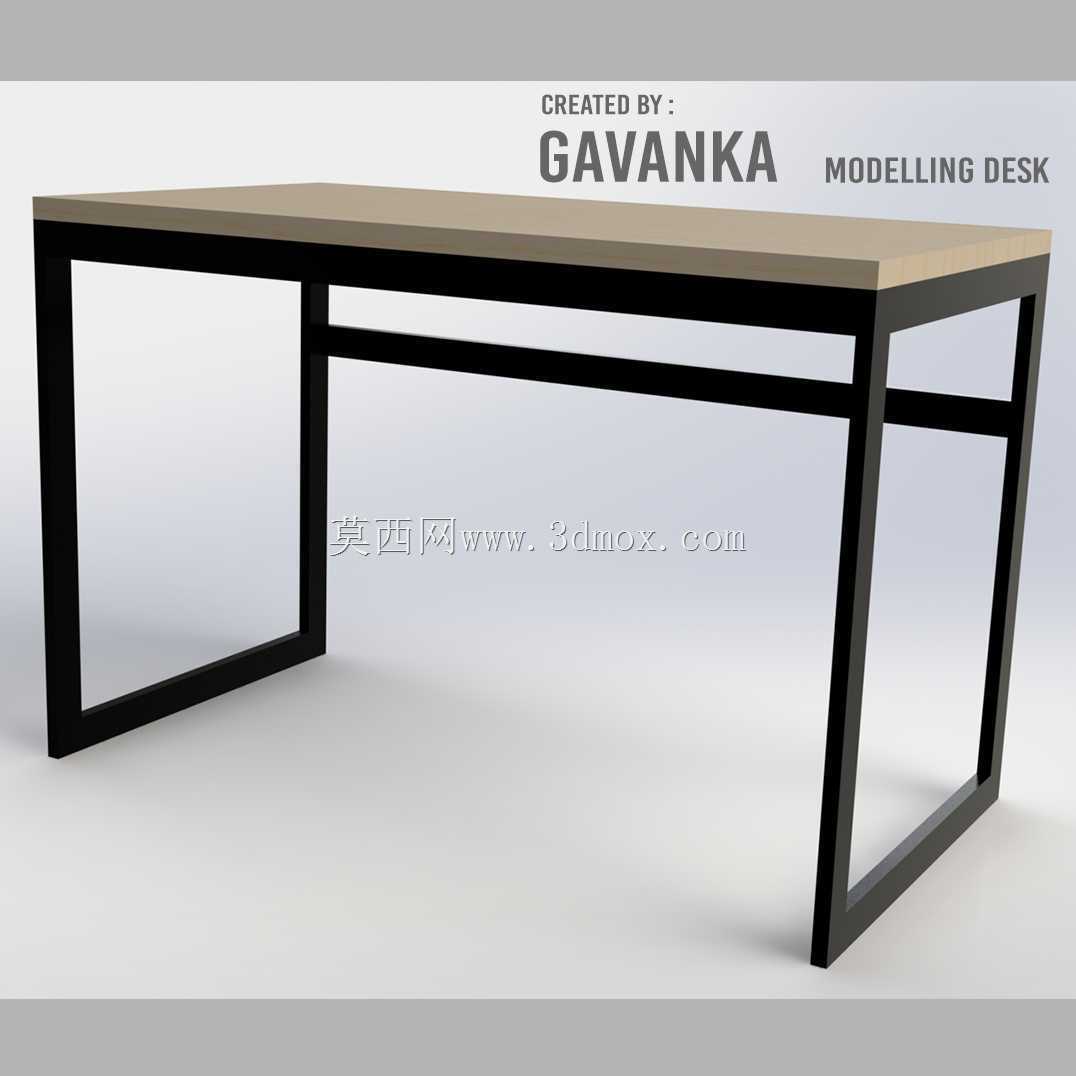

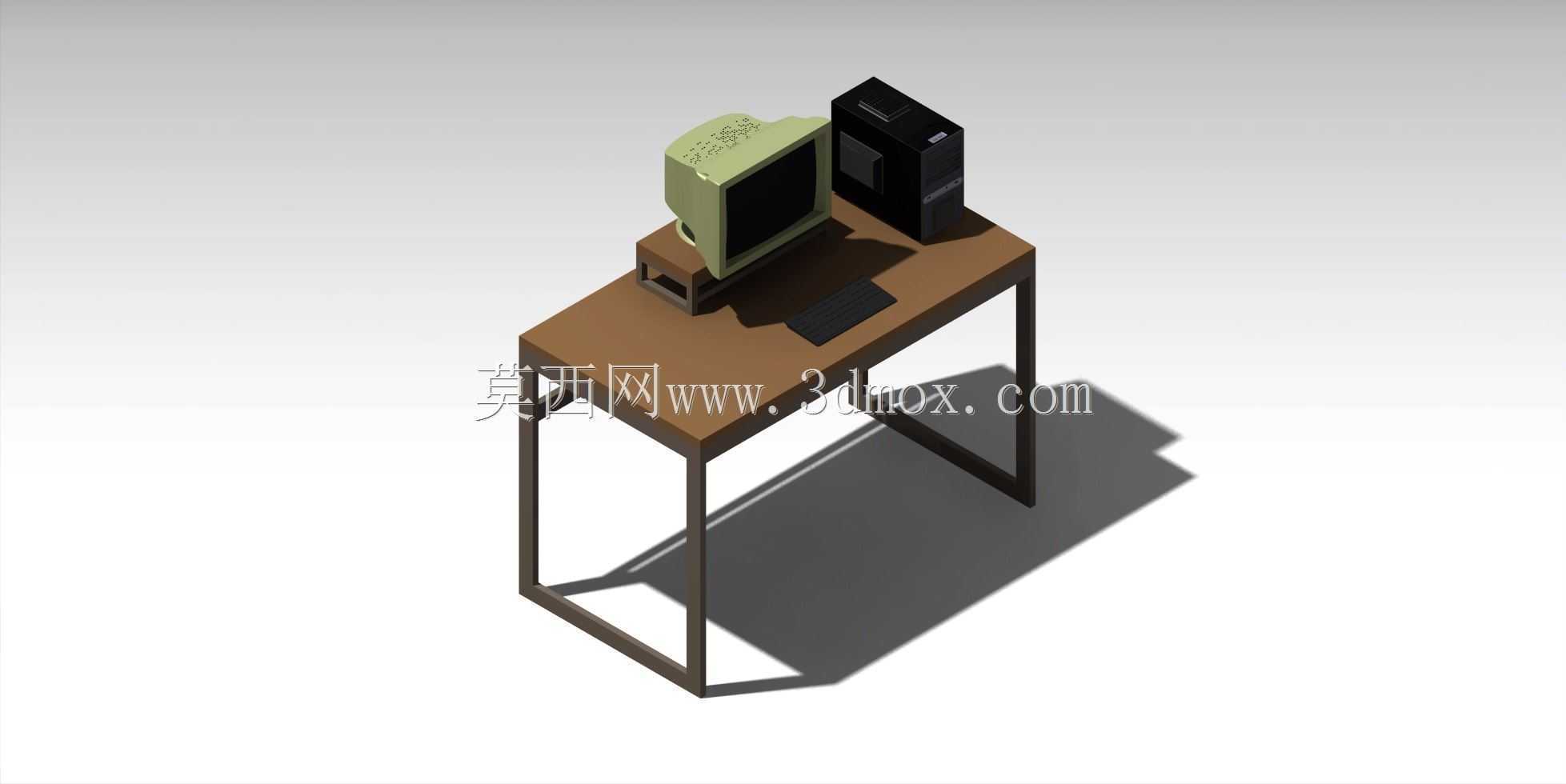

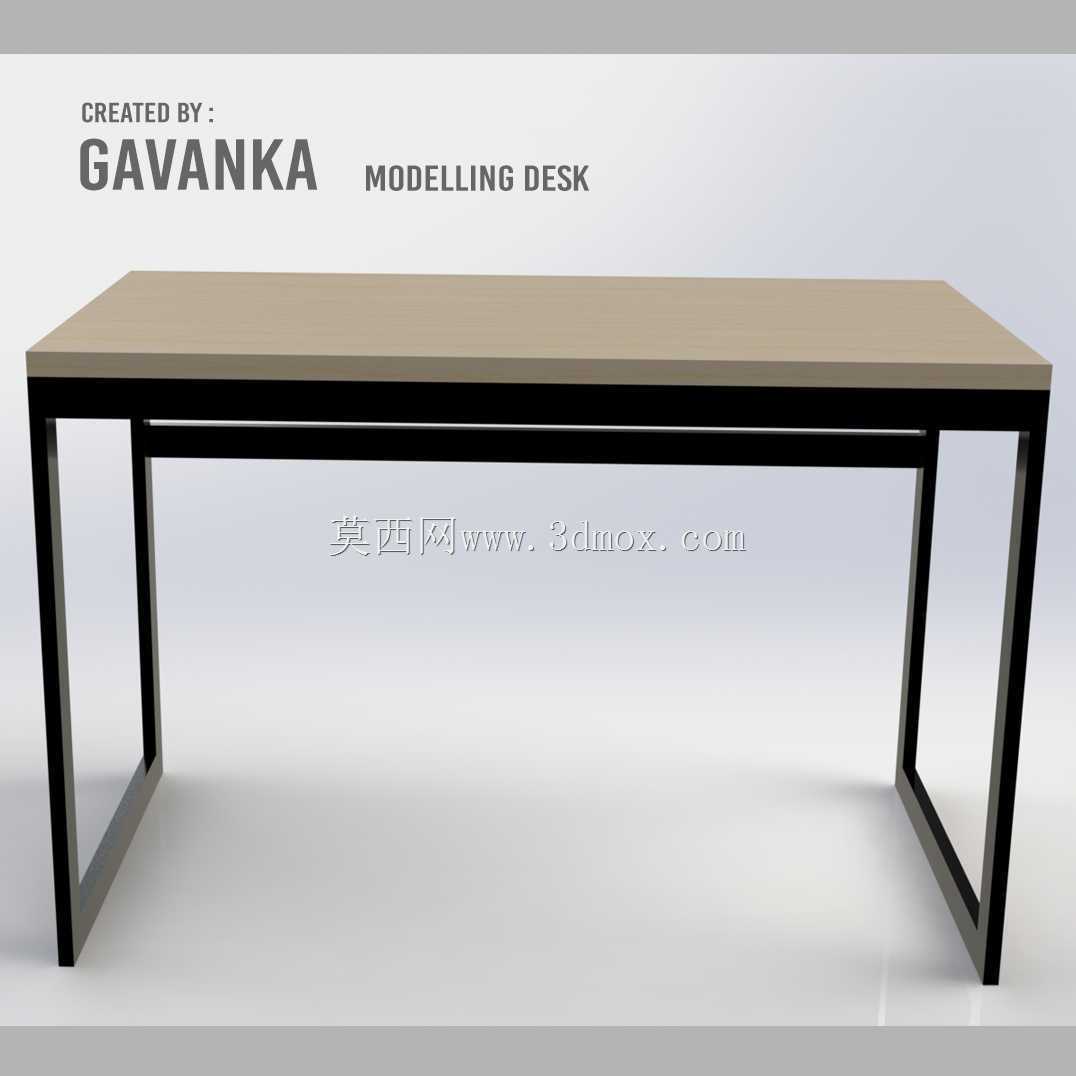

　　孔位采用标准化的M10×1螺纹接口，不用额外加工转接件即可完成常规测试设备的装夹。流道曲面的建模过程中，收缩段采用维氏曲线构型，相比简单的锥形收缩段，维氏曲线收缩段出口的气流速度分布均匀性更优，轴向静压梯度更小，能够有效降低收缩段出口的气流湍流度；扩压段的当量扩张角控制在7°以内，避免扩张角过大导致的流道内气流分离，降低扩压段的流动损失，提升风机的运行效率，降低整套装置的运行能耗。配套的操作台架设置在试验段侧方，台架高度与试验段观察窗中心高度齐平，方便试验人员调整叶栅安装角度、观察流场显示示踪粒子的流动状态，台架底部设置脚轮与可调支撑，试验过程中可将支撑落地固定台架位置，调整设备布局时可收起支撑通过脚轮推移，无需额外吊装设备。

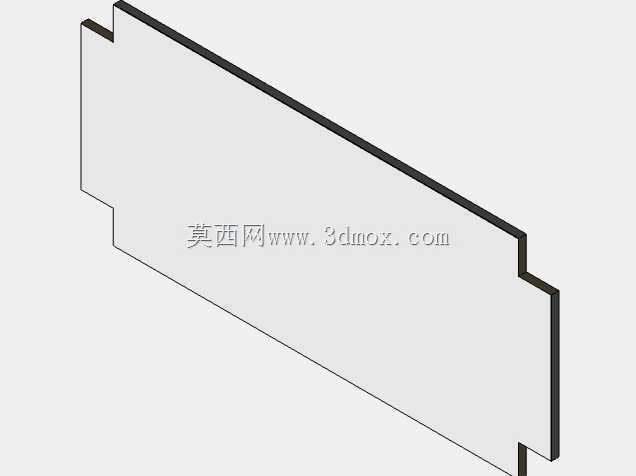

　　整套结构的连接法兰全部采用凸面法兰搭配密封垫片的形式，所有法兰连接面的平面度公差控制在0.1mm以内，避免流道出现漏气问题，影响试验段的风速稳定性与流场品质；风机与电机的传动部位设置安全防护罩，避免试验过程中传动部件外露产生安全隐患，防护罩采用镂空式结构，兼顾传动部位的散热需求与安全防护要求。在实际使用场景中，这类级联风洞可完成不同叶型的平面叶栅吹风试验，获取叶型的升阻特性、损失系数随攻角的变化规律，为压气机、涡轮叶片的叶型优化提供基础试验数据，也可用于高校流体力学相关课程的教学演示试验，让学生直观理解附面层发展、气流绕流叶型的流动过程。建模过程中对所有钣金件的折弯半径、焊接余量都做了预留，所有外购件比如电机、风机、紧固件都采用标准化选型，结构件的板材厚度根据不同部位的承压需求做了差异化设计，进气段、试验段的壁板厚度略高于扩压段，既保证结构刚度避免运行过程中壁板产生振动变形，又能合理控制整套装置的整体重量，降低安装运输的难度。
