电力变压器用叠片式活塞结构设计

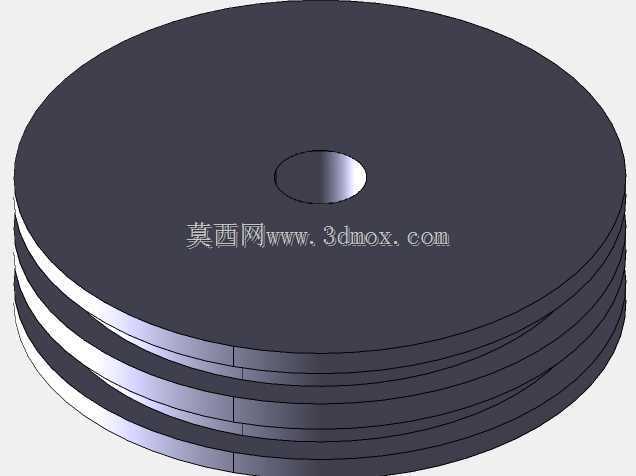

　　在油浸式电力变压器的内部结构体系中，这类叠片式活塞是压力调节单元的核心执行部件，主要安装在变压器储油柜的内腔与油面接触的位置，承担着隔绝变压器油与外部空气、平衡油箱内部压力波动的关键作用，避免变压器运行过程中因油温升降带来的体积变化造成油箱承压异常，同时阻断外界潮气、杂质进入绝缘油内部，延缓绝缘介质的老化速率。从结构设计逻辑来看，该活塞采用多层环形薄钢片叠压组合的形式，而非传统的整体实心铸锻结构，核心考量是匹配变压器长期运行的温度交变工况：整体式活塞在长期冷热循环中容易因热应力累积出现形变卡滞，叠片结构每一层薄片都具备微小的形变余量，能够在活塞沿储油柜内壁上下滑移的过程中，自动补偿因温度变化带来的尺寸偏差，避免出现卡涩、

　　密封失效的问题。活塞中心的通孔是导向杆安装位，导向杆贯穿整个通孔后两端固定在储油柜的上下端盖位置，为活塞的上下位移提供精准的运动导向，避免活塞在滑移过程中出现偏斜，导致边缘密封结构与柜壁刮擦磨损。设计过程中需要严格控制叠片组的总厚度与单片厚度的匹配关系：单片厚度过大会丧失叠片结构的应力补偿能力，总厚度不足则会导致活塞整体刚度不够，在两侧压差作用下出现翘曲变形，直接影响密封效果；同时叠片组的外圆尺寸公差需要严格匹配储油柜的内壁尺寸，预留合理的滑动间隙，间隙过大会导致密封不严、油气串通，间隙过小则会增大滑动阻力，在油温快速变化时活塞响应滞后，无法及时平衡内部压力。从安装边界来看，该活塞的外圆直径完全适配对应规格储油柜的内径尺寸，

　　中心通孔的直径与配套导向杆的直径采用间隙配合，配合公差控制在H8/f7的区间，既保证导向顺畅，又不会出现过大的晃动量；叠片组的总高度需要匹配储油柜的最大行程空间，保证在变压器油温达到最高上限、油体积膨胀到最大值时，活塞上行到上止点也不会触碰储油柜上端的呼吸装置，在油温降到最低下限、油体积收缩到最小值时，活塞下行到下止点也不会触碰储油柜下端的连管接口。实际应用场景中，这类活塞的边缘会配套耐油橡胶密封环，密封环嵌在叠片组最外侧的环形槽内，与储油柜内壁形成滑动密封面，叠片结构的平整端面能够为密封环提供均匀的压紧支撑，避免密封环因受压不均出现局部磨损过快的问题。不同于液压系统中承受高频往复运动的活塞，变压器用活塞的运动频次极低，

　　全年的位移行程累计往往不超过数百毫米，但对长期运行的可靠性要求极高，需要满足变压器全生命周期30年以上的无故障运行要求，因此叠片之间的连接采用圆周均布的隐式点焊工艺，焊点位置避开活塞的密封支撑面与导向孔配合面，既保证叠片组连接为一个刚性整体，又不会在活塞表面产生凸起影响配合精度。设计阶段还需要考虑活塞的整体密度匹配，通过调整叠片的总厚度控制活塞的整体重量，保证活塞能够漂浮在变压器油面上，依靠自身重力与油面的浮力保持平衡，无需额外施加外力即可跟随油面的升降同步移动，避免出现活塞滞后运动导致的油箱内部正压或者负压超标。在结构细节处理上，每一片叠片的内外圆边缘都做了微小的倒角处理，去除冲压加工产生的毛刺与飞边，避免安装过程中刮伤导向杆表面的防锈层与柜壁的密封面，同时也能减少应力集中点，避免长期运行过程中在边缘位置出现锈蚀扩展的问题。叠片组的叠装过程中采用错位叠压的方式，相邻两层薄片的接缝位置相互错开，避免贯通缝隙导致油气穿透，同时也能提升整个活塞组的抗侧弯刚度，在活塞出现微小偏斜时不会出现层间错位的问题。
