电力变压器用带安装脚轮辐式端盖结构

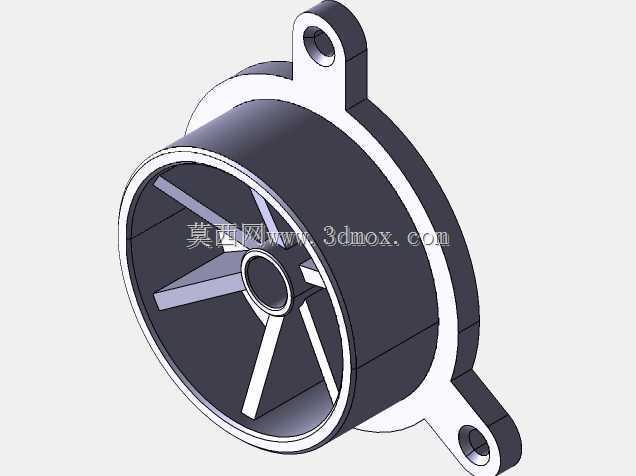

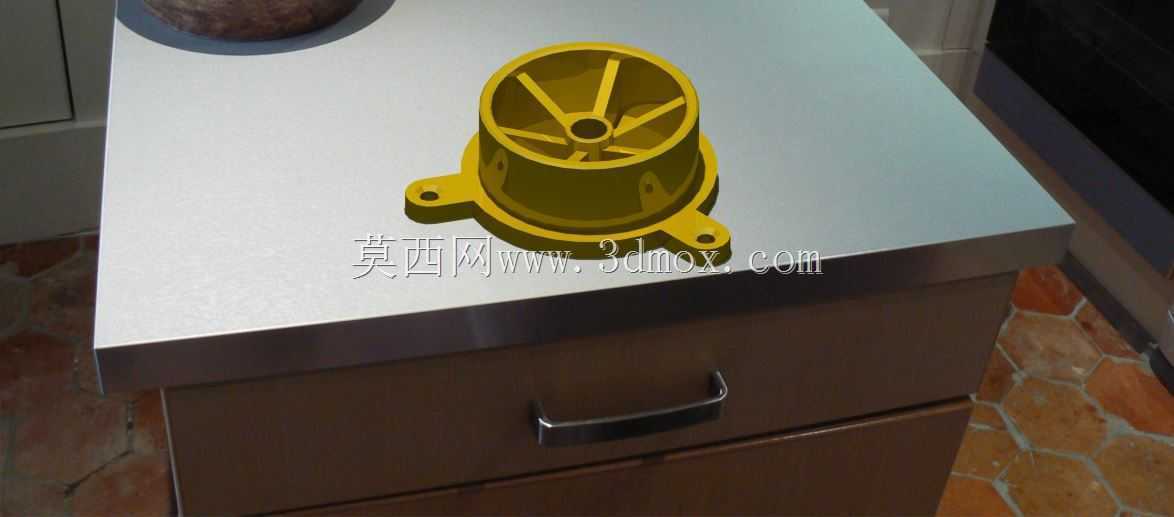

　　在电力输配系统的变压器组件设计中，这类带双侧安装耳的轮辐式端盖结构，主要承担变压器内部绕组端部定位、油路导流以及外部防护的多重作用，区别于常规平板式端盖，其内部的轮辐式筋条设计并非单纯为了减重，而是经过受力校核后匹配变压器运行时的内部油压波动、绕组轴向窜动限位需求做的结构优化。从实际安装场景来看，该端盖的双侧带孔安装耳直接贴合变压器油箱的侧壁安装面，安装孔的位置度公差控制在0.1mm以内，避免装配时出现密封面错位导致的渗油问题，端盖主体的圆柱段与油箱端部的止口采用过渡配合，配合面的粗糙度要求达到Ra1.6，保证密封胶圈的压缩量均匀，长期运行下不会出现密封失效。

　　设计过程中首先要考虑的是变压器运行时的内部温升带来的热胀冷缩影响，轮辐式的筋条布局将端盖的圆形端面均匀分割为六个扇形区域，每个区域的壁厚保持均匀，避免厚薄不均导致的注塑或铸造过程中出现缩孔缺陷，同时筋条的走向顺着内部冷却油的流动方向设置，不会对油流造成额外的阻力，保证绕组端部的冷却效率。端盖中心的通孔是为了穿过绕组的引出线或者温度传感器的探头，孔位周边做了加厚处理，避免引线安装时的应力集中导致端盖开裂，中心孔与安装耳的位置度经过同轴度校核，保证装配后引出线不会与端盖发生摩擦剐蹭，破坏引线的绝缘层。

　　从安装边界来看，该端盖的整体外径与变压器油箱的端部内径匹配，安装耳的突出长度控制在油箱侧壁的安装凸台范围内，不会超出变压器的整体安装轮廓，避免现场安装时与相邻的变压器组件或者柜体结构发生干涉。端盖的轴向高度经过核算，既保证内部有足够的空间容纳绕组端部的绝缘垫块，又不会过多占用变压器的轴向安装空间，适配紧凑型电力变压器的安装需求。轮辐筋条的高度从中心向外侧逐渐降低，形成自然的导流斜面，冷却油从端盖外侧的油路进入后，可以顺着筋条的斜面均匀流向绕组端部的各个位置，不会出现冷却死角，避免局部温升过高影响变压器的使用寿命。

　　在结构强度校核阶段，需要模拟变压器短路时的轴向电动力冲击，轮辐式筋条的截面尺寸经过反复迭代，保证在承受最大短路冲击力时端盖的变形量不超过0.2mm，不会因为变形导致密封面出现间隙，同时筋条与端盖主体的连接处做了R2的圆角过渡，避免应力集中导致的疲劳开裂，适配变压器长期带载运行的工况需求。双侧安装耳的厚度比端盖主体壁厚厚2mm，安装孔内可以镶嵌钢质衬套，避免螺栓紧固时的压力将安装耳压裂，同时衬套的存在也可以避免不同金属接触带来的电化学腐蚀，提升户外安装场景下的结构耐候性。

　　实际应用中，这类端盖结构多用于中小型配电变压器的端部封装，既可以作为油浸式变压器的油箱端盖，也可以适配干式变压器的端部支撑结构，轮辐式的结构相比实心端盖重量降低35%左右，同时结构刚度反而提升20%，兼顾了轻量化与结构强度的需求。端盖的外表面做了均匀的防腐涂层处理，涂层厚度控制在80-120μm之间，适应户外高温、高湿、盐雾等不同的运行环境，安装耳的接触面不做涂层处理，保证接地导通的可靠性，避免变压器运行时端盖出现悬浮电位导致的局部放电问题。
