双头八角孔连接支柱结构设计

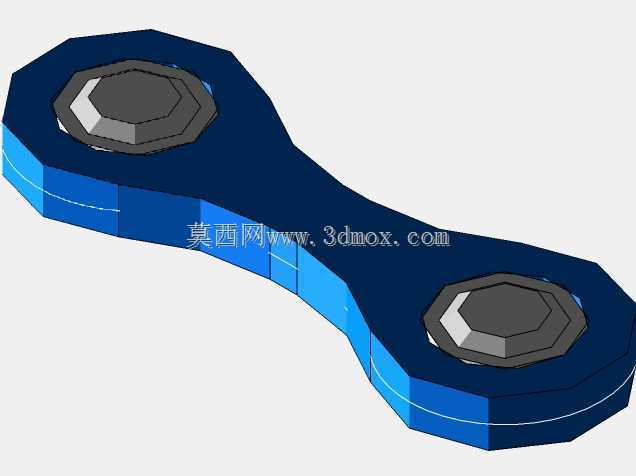

　　该结构件属于机械传动与支撑系统中的常用连接件，在各类需要同步传递扭矩、保持两端构件同轴度的设备场景中应用广泛，常见于轻工机械、输送设备、小型工装夹具的连杆传动单元，也可作为模块化装配体系中的间隔支撑柱使用，替代传统单头销轴配合开口销的连接形式，降低装配环节的零件数量，提升整机装配效率。从功能特性来看，该构件两端采用对称式八角沉孔设计，区别于常规的圆孔、六角孔结构，八角形的配合面能够在传递扭矩时分散接触面应力，避免六角孔在大扭矩工况下容易出现的棱角崩边、孔位变形问题，同时八角结构的对边尺寸公差更容易控制，装配时不需要严格对准角度，相比六角结构拥有更多的对位角度，能够在狭小装配空间内快速完成对位安装，降低现场装配的操作难度。

　　构件主体采用长条形等强度过渡设计，杆身部分从两端头部向中间平滑收窄，既保证了两端配合位置的结构强度，又尽可能减少了非受力区域的材料用量，在满足刚性要求的前提下降低构件自身重量，适配需要轻量化设计的移动设备、便携工装场景。设计过程中，首先根据两端配合构件的扭矩传递需求确定八角孔的内切圆尺寸，通过扭矩计算公式校核孔壁的挤压应力，确保在额定载荷下孔壁不会出现塑性变形；随后根据两端构件的安装间距确定杆身总长度，预留出两端装配后的轴向间隙，避免工作过程中因热胀冷缩出现轴向卡滞问题；杆身的过渡圆角经过多次应力仿真优化，消除了直角过渡带来的应力集中点，在交变载荷工况下能够有效降低疲劳断裂风险，提升构件的使用寿命。外形尺寸方面，

　　两端头部的外径大于杆身直径，形成轴向定位台阶，装配时台阶面直接贴合被连接件的端面，不需要额外加装轴套进行轴向定位，安装边界清晰，装配时只需要将两端八角孔对准对应构件的八角凸台压入即可完成固定，不需要额外的紧固件进行锁附，拆卸时也可以通过杆身中间的工艺孔位顶出，维护便捷。杆身表面预留的环形凹槽可根据使用需求加装密封圈或者防尘套，在多粉尘、有切削液飞溅的加工场景中，能够阻挡杂质进入配合孔位，减少配合面的磨损，延长构件的维护周期。该结构的对称设计也使得零件没有安装方向要求，仓储管理时不需要区分正反方向，降低了物料管理的复杂度，批量生产时可以采用模锻成型后精加工孔位的工艺，生产效率高，成本可控，适合作为标准件在不同设备中通用替换。

　　在实际选型应用时，需要根据实际传递的扭矩大小、两端安装间距选择对应规格的构件，安装前需要确认两端凸台的八角尺寸公差与孔位公差匹配，避免间隙过大导致传动时产生冲击噪音，或是间隙过小导致装配困难；如果用于高速传动场景，还需要对构件进行动平衡校正，避免高速转动时因质量分布不均产生振动，影响整套传动系统的稳定性。
