双头六角扳手结构设计与建模

　　在设备维保、产线装配、五金加工等场景里，双头六角扳手是拆装六角头紧固件的高频手动工具，相比单头扳手能覆盖两种规格的螺栓螺母，减少作业时频繁更换工具的频次，在空间受限的装配工位、户外设备检修场景中实用性突出。这款双头扳手的结构采用对称式长柄布局，两端分别设置对应规格的六角套合卡口，卡口的内六角轮廓与标准六角紧固件的对边尺寸做公差匹配，保证套合后无明显旷量，避免拧动时出现滑牙、卡口崩裂的问题。设计过程中优先考虑受力传递路径，手柄段的截面做渐变加厚处理，从卡口位置向手柄中部逐步过渡，既保证拧动时的抗扭强度，又不会因为整体过重增加长时间作业的手部负担。两端卡口的外侧做圆弧过渡，没有尖锐棱角，

　　避免在狭窄空间操作时剐蹭周边零部件或者划伤操作人员。手柄的长度结合对应规格螺栓的额定拧紧力矩做匹配，长度过短会导致施加力矩不足无法达到预紧要求，长度过长则容易因为力矩过载拧断螺栓或者损坏扳手本身，设计时按照常用六角紧固件的拧紧力矩区间，核算手柄的力臂长度，保证手动施加正常握力时就能达到合适的预紧力，同时不会出现结构失效。卡口的深度做了合理控制，既保证能完全套住标准高度的六角螺母，又不会因为深度过大导致无法在螺栓伸出长度较短的位置使用，适配更多安装场景。扳手整体的外形轮廓做了流线型处理，表面没有突兀的凸起，握持时贴合手掌轮廓，长时间施力也不会出现明显的硌手感。建模过程中先确定两端卡口的中心距，也就是扳手的有效工作长度，

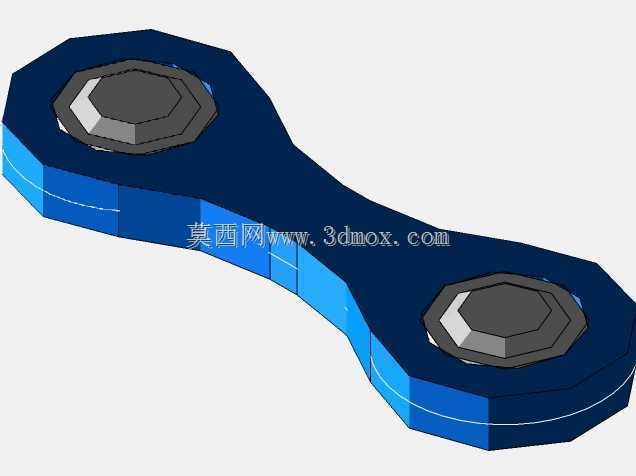

　　再分别绘制两端六角卡口的截面轮廓，通过拉伸生成卡口基础实体，之后绘制手柄的引导线，做放样生成连接两端卡口的手柄实体，对所有棱边做倒圆角处理，消除应力集中点，尤其是卡口与手柄连接的位置，是拧动时应力最集中的区域，倒圆角半径经过反复调整，既保证结构强度，又不会影响相邻位置的操作空间。在安装边界上，这款扳手的整体宽度控制在合理范围，两端卡口的外径比六角对边尺寸大出合适的余量，保证卡口侧壁有足够的强度承受拧动时的张力，同时不会因为外径过大无法伸入狭小的装配空间。实际使用时，这款扳手可以覆盖两种常用规格的外六角紧固件，适用于普通机械设备的装配调试、家电产品的拆装维修、五金构件的现场安装等多个场景，相比活动扳手不存在卡口调节间隙，

　　拧动时的稳定性更好，不容易损伤紧固件的六角棱角，对于需要频繁拆装同规格紧固件的工位，能有效提升作业效率，降低紧固件损坏的概率。建模时对六角卡口的内角做了微小的倒角处理，既可以在套合紧固件时起到导向作用，快速对准螺母位置，又能避免卡口内角因为应力集中出现开裂，延长工具的使用寿命。手柄部分没有额外设置防滑纹的话，也可以通过表面的喷砂处理提升摩擦力，不过在基础结构建模阶段，优先保证整体结构的力学性能合理，后续的表面处理可以根据实际生产工艺做调整。从结构设计的角度看，这类手动工具的核心是在保证强度的前提下尽可能轻量化，同时兼顾操作的便利性，不能为了提升强度盲目增加壁厚导致整体过于笨重，也不能为了减重过度削减壁厚导致拧动时出现变形甚至断裂。这款双头扳手的结构设计平衡了强度、重量、操作便利性三者的关系，能够满足常规工况下的紧固件拆装需求，建模过程中所有尺寸都参考通用五金工具的行业标准，保证模型可以直接用于后续的工程分析、工艺设计或者3D打印样件验证。
