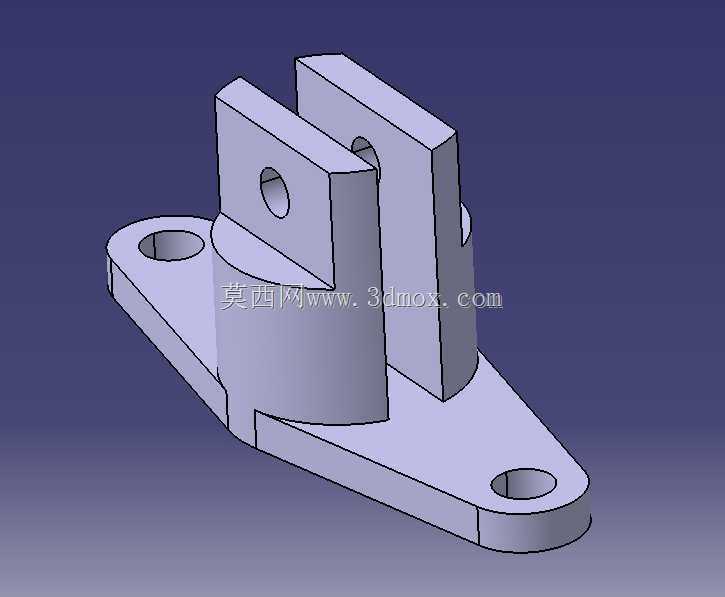

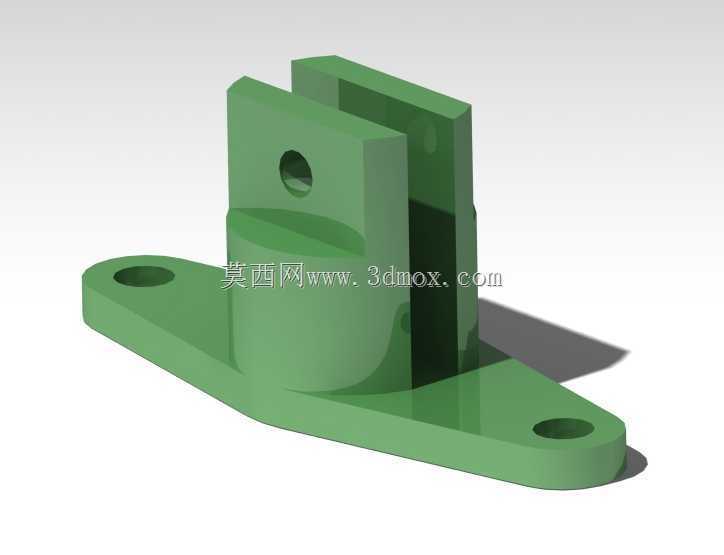

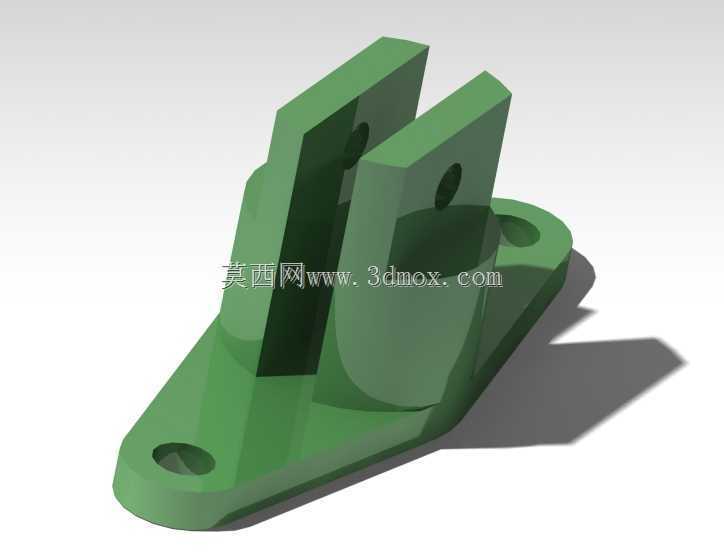

带双耳支座的L型安装固定连接座结构

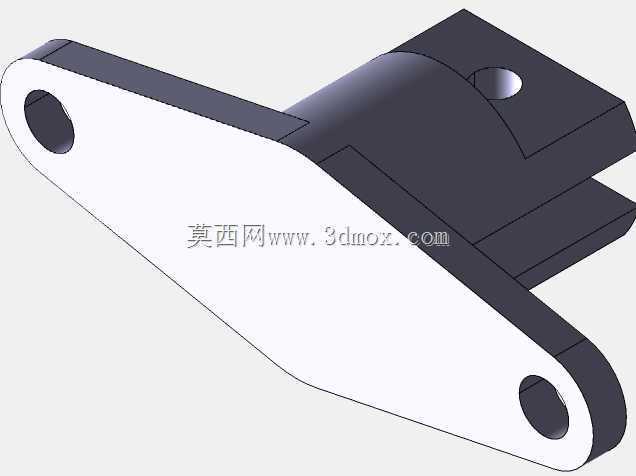

　　这类带双耳铰接结构的L型安装连接座，在工业传动、电力配套设备的铰接支撑场景中应用十分广泛，常作为设备活动部件与固定机架之间的转接承载件，承担载荷传递、铰接定位、运动限位的核心作用，尤其在需要小角度摆动的连杆机构、设备舱门开合支撑、变压器组件的外接部件固定场景中，能够稳定承受径向与轴向的复合载荷，避免连接部位因长期交变载荷出现应力断裂。从结构功能来看，底部的L型延展安装板设置了两个同轴的沉头安装孔，安装时可通过内六角螺栓将整个支座固定在设备的安装基面或机架面板上，沉孔设计能够让螺栓头完全沉入安装面以下，不会出现螺栓头突出干涉相邻部件运动的问题，两个安装孔的孔距经过匹配常用安装基面的螺孔间距设计，能够直接适配多数标准安装位，

　　无需额外扩孔或改制安装面。上部的双耳立板中间预留了铰接销轴孔，孔壁做了均匀的壁厚加强处理，销轴穿入后可与外部摆臂、连杆类部件形成铰接副，双耳的间距经过严格控制，既能够保证铰接部件的插入空间，又能减少铰接副的径向窜动，立板与底部安装板之间设置了圆台状的过渡加强结构，这个过渡段能够将铰接部位承受的载荷均匀分散到底部整个安装板上，避免直角连接处出现应力集中，在长期承受摆动载荷的工况下，不会出现根部断裂的问题。从设计思路上看，整个零件采用等强度设计逻辑，不同部位的壁厚根据承载应力的大小做了差异化调整：底部安装板的厚度满足螺栓预紧力下的抗弯要求，双耳立板的厚度匹配销轴的剪切载荷需求，中间过渡圆台的锥度按照应力流的走向设计，

　　让载荷传递路径更顺畅，没有多余的冗余结构，在保证整体结构强度的前提下尽可能控制零件重量，减少材料消耗。安装边界方面，零件的底部安装面为完整的平面，安装时需要保证基面的平面度不低于0.1mm，避免安装后出现支座倾斜，导致铰接销轴出现卡滞；双耳立板的上端面与底部安装面的垂直度公差控制在0.05mm以内，保证铰接销轴安装后与安装基面保持平行，避免铰接部件运动时出现别劲的情况；两个底部安装孔的同轴度、以及上部铰接孔与安装面的平行度都做了公差约束，能够保证安装后的运动精度。这类零件在实际加工时多采用铸造成型后再做机加工的工艺，安装孔与铰接孔需要做铰孔处理保证孔壁的表面粗糙度，减少销轴与孔壁的磨损，延长铰接副的使用寿命，

　　铰接孔内还可根据工况需求加装铜套或者自润滑轴承，进一步降低运动时的摩擦阻力，减少维护频次。在实际选型应用时，需要根据所连接部件的最大摆角、最大承载载荷来匹配对应尺寸的该类支座，确认铰接孔的直径与所选用的销轴直径匹配，底部安装孔的孔距与现场安装位的螺孔间距一致，同时要预留足够的摆动空间，避免铰接部件运动时与周边设备结构发生碰撞。
