NASA双部件联动锁紧固定机构设计

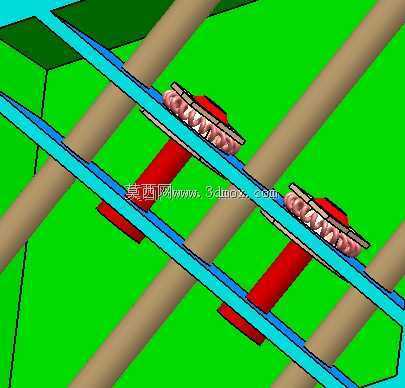

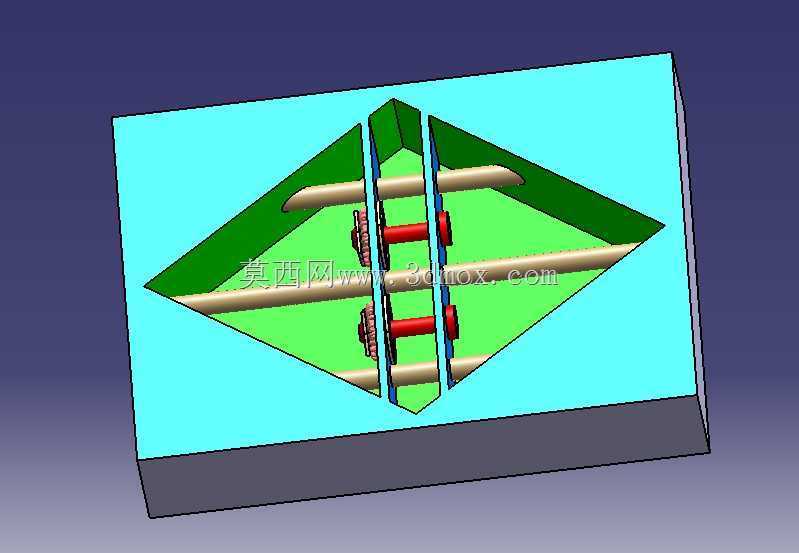

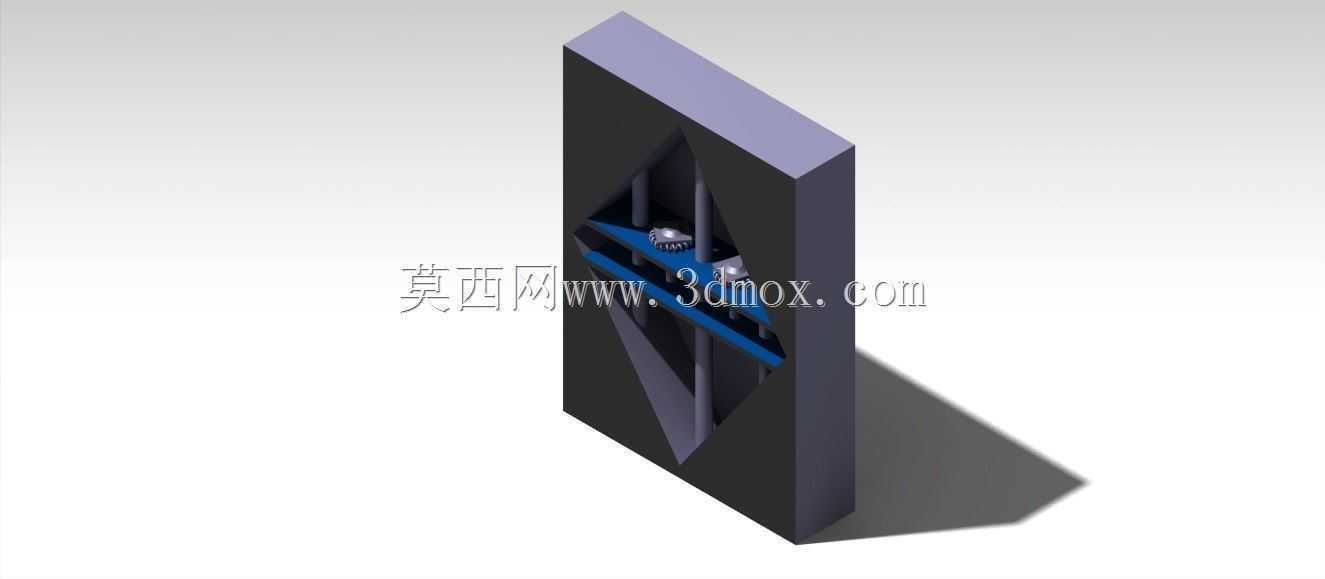

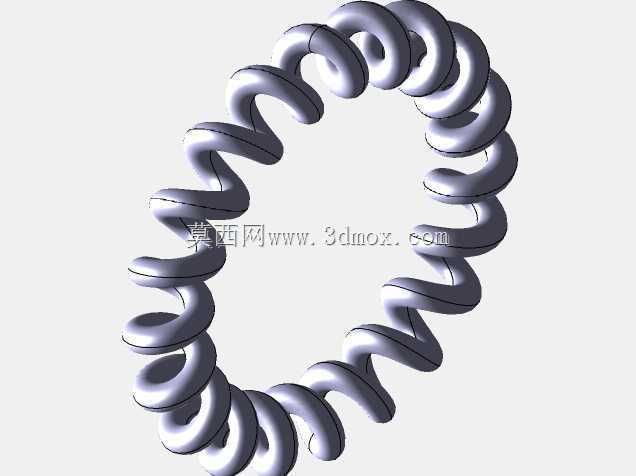

　　这类锁紧机构最初的设计需求源自航天设备舱内部件的快速可靠固定场景，在航天发射阶段的强振动、大过载工况下，需要实现两个独立布设部件的无松动刚性连接，同时还要满足在轨维护时的快速解锁操作要求，避免复杂拆装流程影响舱外作业效率。从结构组成来看，整套机构沿平行布设的两根导向滑轨安装，滑轨采用截面为矩形的冷拉型材加工，表面做硬质阳极氧化处理，既保证滑动过程的低摩擦阻力，也能适应太空环境下的温度交变工况，不会因为热胀冷缩出现卡滞问题。锁止执行部分包含两组对称布置的锁舌组件，每个锁舌配套一组圆柱螺旋压缩弹簧提供预紧力，弹簧的刚度经过反复调校，既能够在锁止状态下提供足够的正压力，抵消振动工况下的横向窜动载荷，也不会因为弹力过大导致解锁操作需要施加过大的外力，适配航天员戴舱外手套操作的施力边界。

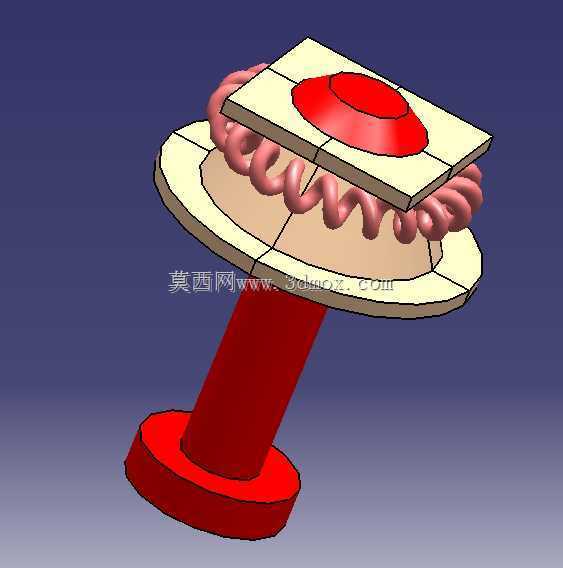

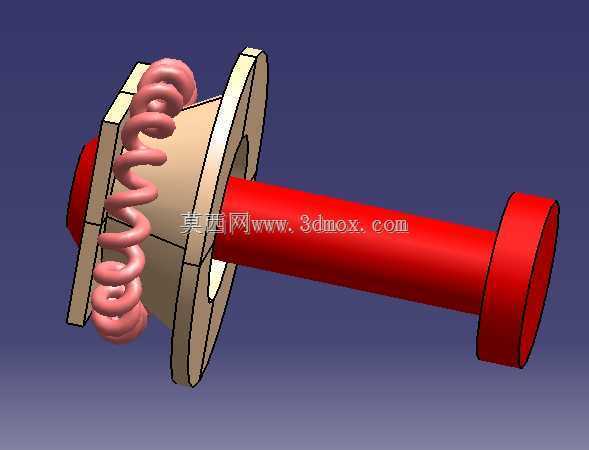

　　设计过程中首先确定的是安装边界尺寸，整套机构在滑轨方向的总安装长度控制在180mm范围内，垂直滑轨方向的突出高度不超过45mm，不会占用过多的舱内安装空间，适配航天设备紧凑的布设要求。锁舌的啮合面设计成15度的楔形斜面，当两个待固定部件沿滑轨滑动到预设位置时，楔形面会自动导向滑入配合卡槽，不需要额外的对位操作，滑动到位后自动完成锁止，整个锁合过程不需要额外工具辅助。解锁操作只需要沿垂直滑轨方向按压锁舌端部的按压帽，压缩弹簧带动锁舌退出卡槽，即可让两个部件沿滑轨自由滑动分离，单步操作即可完成解锁，动作逻辑简单可靠，没有复杂的传动链路，从根源上降低了机构卡滞失效的概率。

　　从实际应用延伸来看，这套锁紧结构的设计逻辑同样可以复用到地面工业设备的快装结构中，比如自动化生产线的快换工装、电力设备的舱门快锁结构、轨道交通设备的部件固定场景，只需要根据实际工况调整弹簧刚度和锁舌的材质强度，就可以适配不同载荷等级的固定需求。结构的受力路径经过专门优化，锁止状态下的外部载荷直接通过锁舌本体传递到滑轨基座，弹簧只需要提供锁舌的复位预紧力，不承受主工作载荷，避免弹簧长期受载出现应力松弛，大幅提升机构的长期工作可靠性。滑轨和锁舌的配合间隙控制在0.1mm到0.15mm之间，既保证滑动过程无卡滞，也将锁合后的横向窜动量控制在极小范围内，满足精密设备的安装定位精度要求。

　　在细节设计上，锁舌的接触边缘做了R0.8mm的圆角处理，避免长期滑动磨损过程中出现锐边卡滞，同时也减少操作过程中剐蹭操作人员的风险。弹簧的两端都做了并圈磨平处理，保证弹簧受力均匀，不会出现偏载导致的弹簧歪斜卡滞问题。滑轨的安装孔采用长圆孔设计，允许安装时存在±1mm的位置调整量，降低安装基座的加工精度要求，减少现场装配的调试工作量。整套机构没有采用复杂的异形零件，所有结构件都可以采用常规的铣削、线切割工艺加工，不需要特殊的加工设备，加工成本可控，同时零件的互换性好，后期维护更换零件不需要额外的配做加工，直接替换标准备件即可恢复机构的全部功能。
