橙色立方体款PIXHAWK飞控装置结构

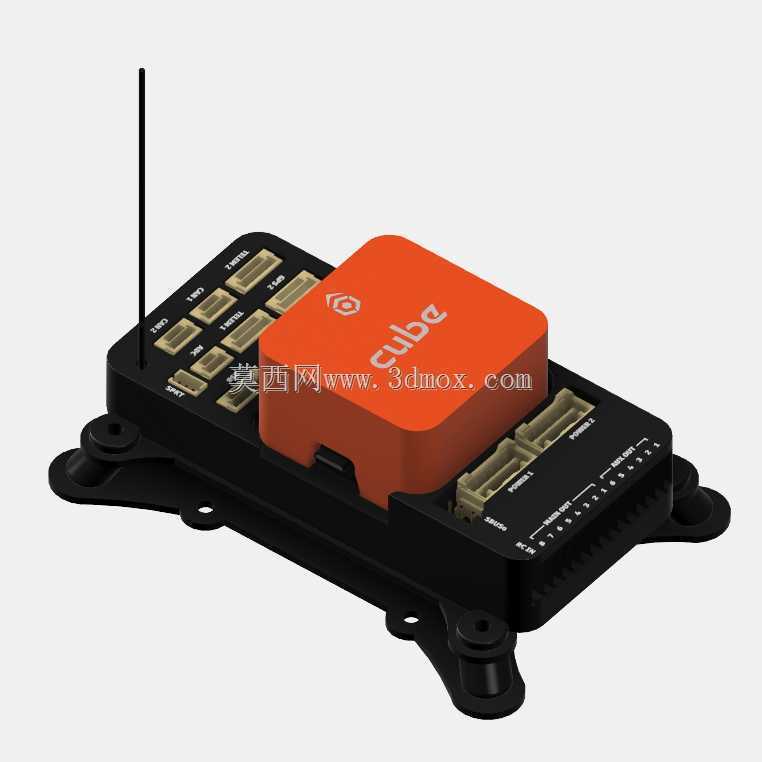

　　这款橙色立方体构型的飞控装置，是多旋翼、固定翼等无人飞行器的核心控制载体，在航拍测绘、电力巡检、农业植保、应急救援等民用无人机场景，以及小型无人飞行器试验平台中都有广泛应用。从结构设计来看，核心控制单元采用独立的橙色立方体模块化舱段，与底部的接口载板实现物理分离，这种分层设计思路一方面能将核心运算、传感单元与外部接口的物理连接做隔离，减少接口插拔、外部走线带来的应力传递到核心板卡，另一方面也方便不同功能载板的适配更换，无需改动核心控制单元的结构即可匹配不同机型的接口需求。核心立方体舱段的外壳做了圆角过渡处理，避免装机过程中尖锐棱角刮蹭线材或机架结构，表面的标识做了凹陷式处理，不会因长期摩擦导致标识磨损脱落，

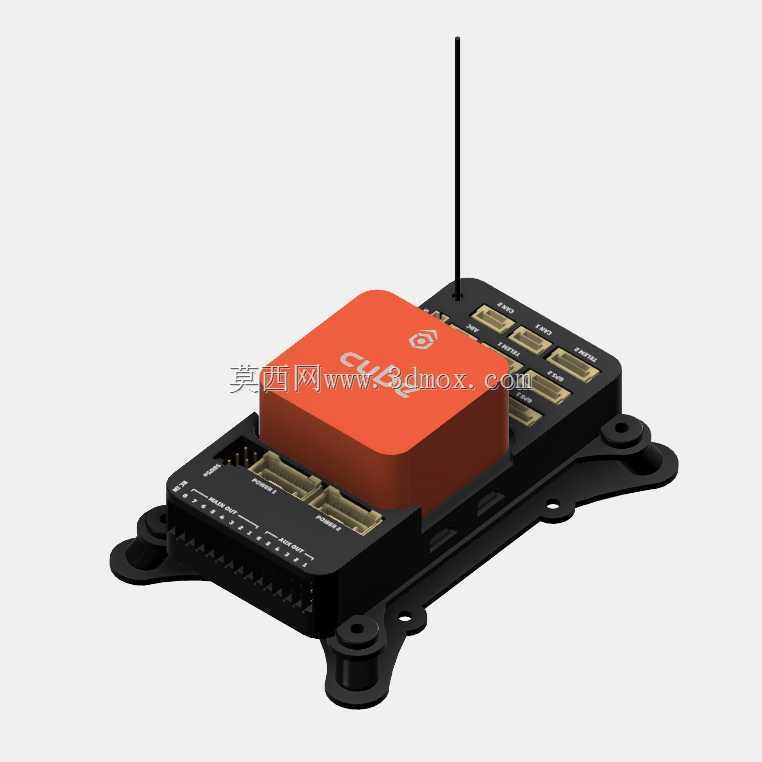

　　舱段与载板的连接采用高密度排针结构，配合定位卡扣，能在飞行器持续振动的工况下保证连接可靠性，不会出现接触不良的问题。底部的黑色载板集成了全部对外交互接口，接口排布沿载板两侧长边分布，预留了足够的插拔操作空间，即便是在机架内部安装空间紧凑的情况下，也能顺利完成各类舵机、电调、GPS、数传等外设的接线操作，不会出现接口间距过小导致插头互相干涉的问题。载板四角延伸出带减震安装孔的固定耳，安装孔位的中心距做了标准化适配，能匹配市面上绝大多数通用飞控减震台的安装尺寸，固定耳与载板主体做了加强筋过渡，能承受装机过程中的拧紧紧固件应力，不会出现固定耳断裂的情况。安装孔内预留了橡胶减震球的安装位，可配合硅胶减震球将整个飞控装置挂载在机架上，

　　有效过滤飞行器飞行过程中电机转动带来的高频振动，避免振动传递到内部的惯性测量单元，影响飞行姿态解算的精度。从安装边界来看，整个装置的竖向高度控制在合理范围内，顶部预留了天线的安装位置，天线采用直立式设计，不会与上方的机架结构、电池等部件产生干涉，信号传输路径无遮挡，能保证数传、遥控信号的稳定接收。载板上的接口做了防反插设计，每个接口旁都印有清晰的引脚定义标识，接线时无需额外查阅手册即可快速完成外设连接，减少装机过程中的接线错误概率。核心立方体舱段的外壳采用高强度工程塑料材质，具备一定的抗冲击能力，在飞行器出现轻微炸机的情况下，能优先吸收冲击能量，保护内部的核心电路板与传感元件不受损坏。载板的边缘做了倒角处理，

　　不会在装机调试过程中划伤操作人员的手部，也不会割损连接的线材外皮。从功能布局来看，载板上预留了状态指示灯的透光位，飞行过程中无需拆解结构即可直观观察飞控的供电、解锁、GPS定位等工作状态，方便外场作业时的快速状态排查。整个装置的重量做了轻量化控制，不会给小型无人机带来过多的负载负担，同时结构强度满足大机动飞行工况下的受力要求，不会在飞行器做剧烈姿态变化时出现结构形变。在实际装机应用中，这款飞控结构可适配从微型多旋翼到中型固定翼的多种无人平台，安装时只需根据机架的安装孔位调整减震球的固定位置，无需额外做结构改装，接线时按照接口标识依次连接电调信号、遥控接收机、GPS模块、数传电台、电源模块等外设即可完成硬件搭建，结构上的分层设计也方便后期的固件升级、参数调试操作，只需将核心立方体舱段从载板上拔出即可连接调试设备，无需拆除全部接线。
