电力设备用磁性对接连接结构设计

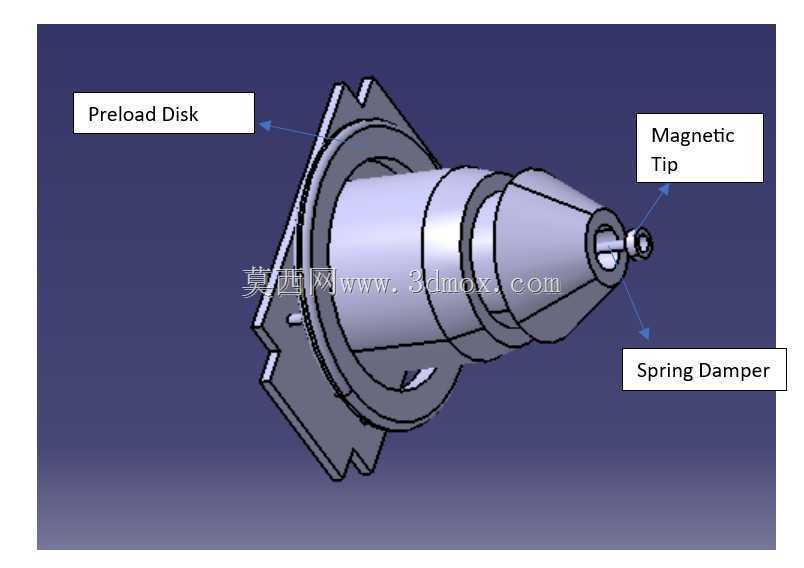

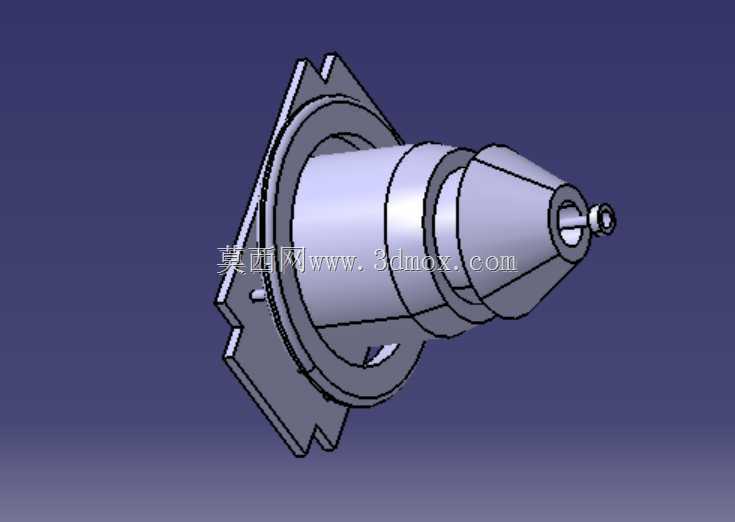

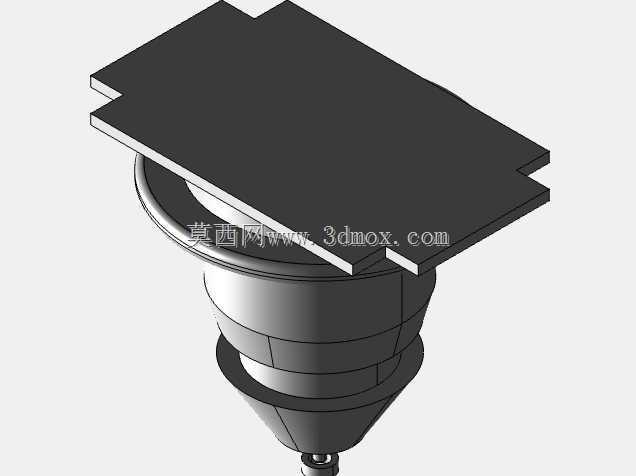

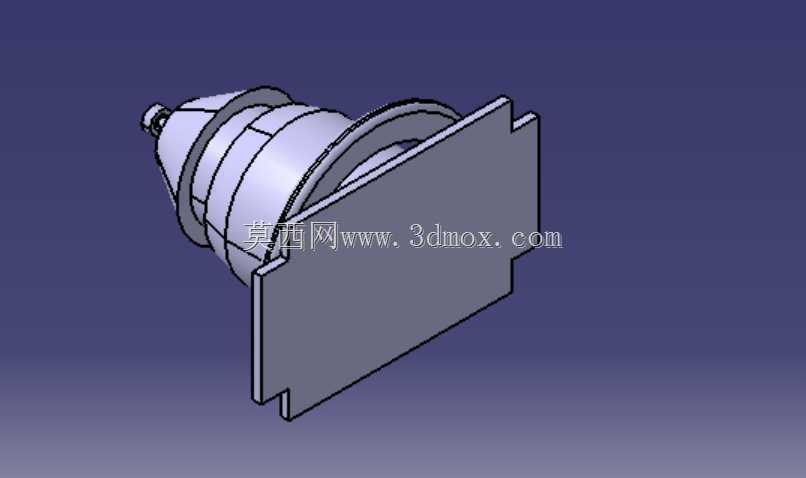

　　在电力输配、电子设备互联以及特种装备对接场景中，可靠的连接结构直接决定系统运行的稳定性，磁性对接结构正是依托磁吸力实现无强制对位、快速接合的典型连接方案，这类结构最早在消费电子充电接口领域普及，如今逐步延伸到电力变压器附属组件、模块化电力设备的快速接驳场景中，解决传统硬对接对位精度要求高、插拔易磨损、频繁操作寿命短的痛点。从结构组成来看，这套磁性对接组件分为对接公端与吸附基板两部分，下部锥台状结构为对接插入端，上部带双侧凸耳的平板为磁吸定位基板，锥台结构做了多阶阶梯设计，每一级阶梯的直径差控制在1.5-2mm区间，既可以在对接时起到导向导入作用，避免磁吸对位偏差导致的卡滞，也能在接合后形成径向限位，抵消横向剪切力对磁吸面的拉扯，防止对接后出现横向滑移松脱。上部平板的双侧凸耳并非冗余设计，凸耳的伸出长度与安装位的卡槽尺寸完全匹配，当磁吸面完成吸合后，凸耳刚好卡入安装基座的预留槽内，承担轴向的拉力载荷，避免磁吸力长期承受轴向拉扯出现退磁、连接失效的问题，平板的厚度根据磁钢的嵌入深度做匹配设计，磁钢采用内嵌式安装，完全藏于平板内部，不暴露在连接接触面外，既可以避免磁钢吸附金属碎屑影响对接平整度，也能防止外部磕碰导致磁钢碎裂退磁。从实际应用场景出发，这类磁性对接结构多用于需要频繁插拔、对位空间受限的电力模块连接场景，比如模块化电力变压器的外接信号模块、可快速更换的电力检测组件接驳，操作人员不需要精确对准插针位置，只要将对接端靠近安装位3-5mm范围，

　　磁吸力就会自动引导结构完成对位接合，相比传统螺栓连接、硬插针连接，操作效率能提升60%以上，尤其适合高空作业、狭小柜内作业等视线受阻、操作空间不足的工况。设计过程中需要重点考量几个边界条件，首先是磁吸力的匹配，磁吸力不能过大否则拆卸时需要施加过大外力，容易扯动内部连接线缆，也不能过小否则在设备运行振动、轻微外力触碰下就会松脱，针对电力变压器附属组件的使用场景，单组对接结构的磁吸力控制在15-20N区间，既能承受设备运行的持续振动，也能让操作人员单手完成拆卸操作。其次是安装边界的预留，上部平板的整体轮廓尺寸要比下部锥台最大直径大出12mm以上，给磁吸面留出足够的接触面积，平板双侧凸耳的宽度要比安装卡槽小0.2mm，预留装配公差，

　　避免温度变化导致结构热胀冷缩出现卡滞，锥台结构的总插入深度要比安装位的对接孔深度小1mm，保证磁吸面完全贴合时，锥台底部不会顶到孔底造成接触间隙。另外在结构的材质选择上，锥台部分采用阻燃PBT材质包覆内部导电接触件，具备足够的绝缘性能与结构强度，上部平板采用冷轧钢板冲压成型，表面做喷塑绝缘处理，既可以导磁增强磁吸贴合的紧密性，也能避免对接结构出现导电短路的风险。导电接触件采用弹性顶针设计，当磁吸面完全吸合时，顶针的压缩量控制在0.8-1mm，保证接触电阻稳定在毫欧级，不会因为接触不良出现接头发热的问题，顶针的接触端做镀金处理，提升抗氧化能力，适配电力设备长期运行的寿命要求。在安装适配性上，这套结构不需要额外设计复杂的锁紧机构，

　　安装基座只需要加工出对应尺寸的对接孔与卡槽即可，不需要额外加工螺纹孔、锁扣位，能大幅降低安装基座的加工成本，同时因为对接过程无刚性摩擦，整套结构的插拔寿命可以达到万次以上，远高于传统硬插针结构的千次级寿命，减少设备运维过程中的配件更换频率。针对户外使用场景，结构的接合面做了一圈0.5mm高的凸筋，当磁吸吸合后凸筋会压入基座的密封槽内，实现IP54级的防护能力，避免雨水、灰尘进入接触位造成接触不良，适配户外变压器、户外电力模块的使用需求。很多设计人员在做这类磁吸对接结构时容易忽略磁路的闭合设计，这套结构在平板内部的磁钢背面加装了导磁片，让磁吸力集中在对接接触面一侧，不会向结构背面漏磁，避免吸附周边的金属碎屑、干扰周边的电磁敏感元件，这一点在电力设备应用中尤为重要，因为变压器周边本身存在较强的电磁场，漏磁会叠加干扰周边传感器的检测精度。
