分段式C形边缘段力配合连接结构

　　在电力输配设备的模块化组装场景中，分段式构件的现场拼接一直是影响装配效率与连接可靠性的核心环节，尤其是带有C形边缘段的层叠式构件，拼接过程中需要保证两段构件的边缘完全贴合，避免出现错位、间隙过大导致的绝缘性能下降、结构强度不足等问题。这套力配合连接结构，正是针对这类分段拼接场景设计的机械连接方案，核心解决的是分段构件拉合过程中拉力匹配与边缘精准对位的实际工程问题。

　　从实际应用场景来看，这类结构多用于箱式电力设备的层叠壳体拼接、变压器分段绕组的外部固定构件组装，也可拓展应用于需要现场快速拼接的模块化钣金构件、复合板材连接场景。传统的C形边缘段拼接，多采用螺栓逐点锁紧的方式，装配时需要人工对齐孔位，逐次拧紧紧固件，不仅装配效率低，还容易出现局部锁紧力不均导致的边缘翘曲，在长期户外运行环境下，翘曲位置容易积存水汽、灰尘，加速构件腐蚀，影响设备整体防护等级。而这套力配合结构通过内置的对齐绳作为拉力传递介质，在将一个分段拉向另一个分段的过程中，拉力会沿着对齐绳均匀传递到C形边缘的整个配合面，避免局部应力集中导致的边缘变形。

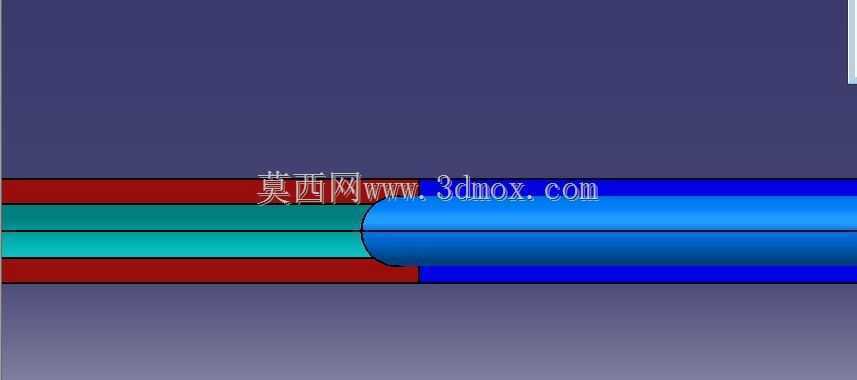

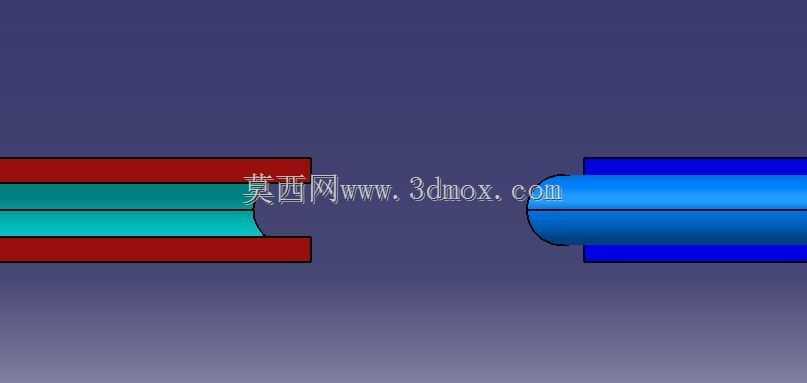

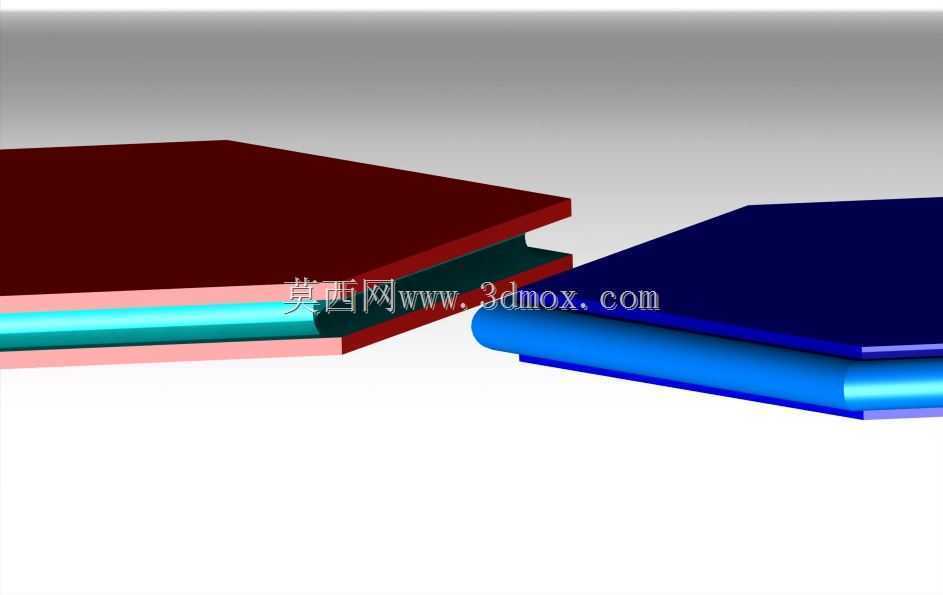

　　设计思路上，这套结构没有采用复杂的锁止零件，而是利用C形边缘自身的结构特性，配合对齐绳的拉力实现自锁紧。两段构件的C形边缘段采用互补的轮廓设计，公端边缘带有渐变的导向斜面，母端边缘带有对应的卡合槽，当对齐绳施加的拉力达到预设阈值时，公端斜面会顺着母端槽口滑入，最终实现两段边缘的完全贴合，贴合后C形结构自身的卡扣力会抵消部分反向分离力，配合对齐绳的预紧拉力，不需要额外增加过多紧固件即可实现可靠连接。在拉力参数匹配上，设计阶段通过三维建模的运动仿真模拟了不同拉力下的边缘变形量，确定了对齐绳的最优拉力区间，既保证拉力足够让两段边缘完全卡合，又不会因为拉力过大导致C形边缘出现塑性变形，影响重复拆装性能。

　　从外形尺寸与安装边界来看，这套连接结构完全集成在构件的C形边缘内部，没有外凸的连接部件，拼接完成后构件外表面保持平整，不会额外增加设备的外部尺寸，适配现有电力设备的安装空间要求。安装过程不需要专用工装，操作人员只需要将两段构件初步对位，然后收紧对齐绳即可完成拼接，单人即可完成操作，相比传统螺栓连接的方式，装配时间可缩短60%以上。结构的配合面设计有定位止口，拼接完成后两段构件的平面度误差可控制在0.2mm以内，完全满足电力设备外壳的防护密封要求，不需要额外增加密封垫片即可实现IP54级的基础防护。

　　在功能特性上，这套力配合结构还具备一定的容错能力，当初始对位存在±3mm以内的偏差时，C形边缘的导向斜面会在拉力作用下自动导正两段构件的位置，降低了现场装配的对位精度要求，适合户外施工、现场抢修等作业条件有限的场景。结构的可拆卸性能良好，需要拆解维护时，只需要松开对齐绳的预紧结构，即可将两段构件分离，不会对连接边缘造成损伤，构件可重复拆装使用，降低了设备维护成本。针对电力设备的运行环境，结构的所有受力部件都采用了防腐处理，对齐绳采用高强度低松弛的复合材料，长期处于张紧状态下也不会出现明显的应力松弛，保证连接结构在设备全生命周期内的可靠性。

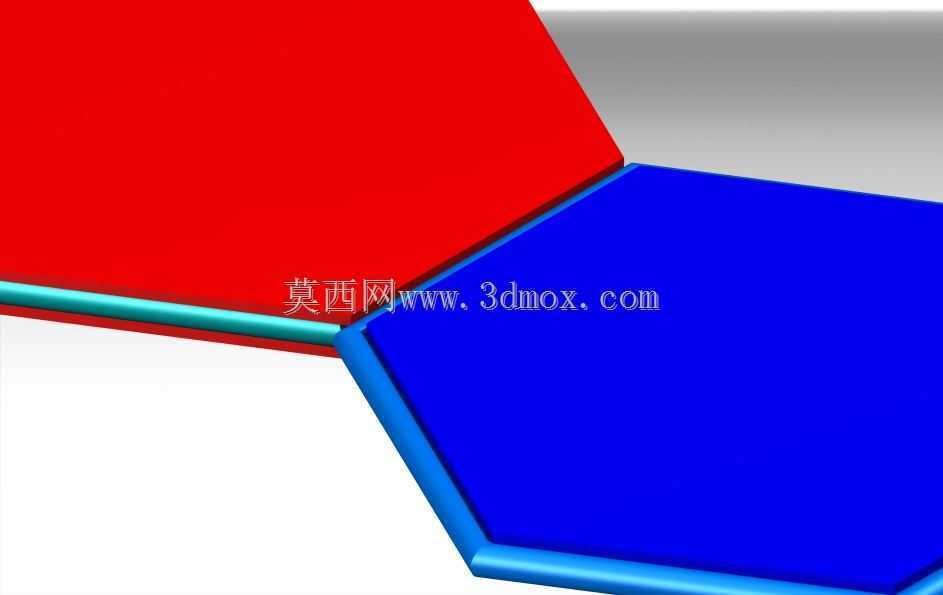

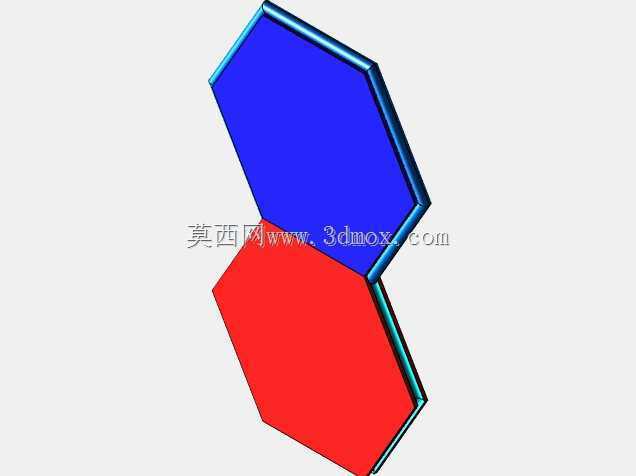

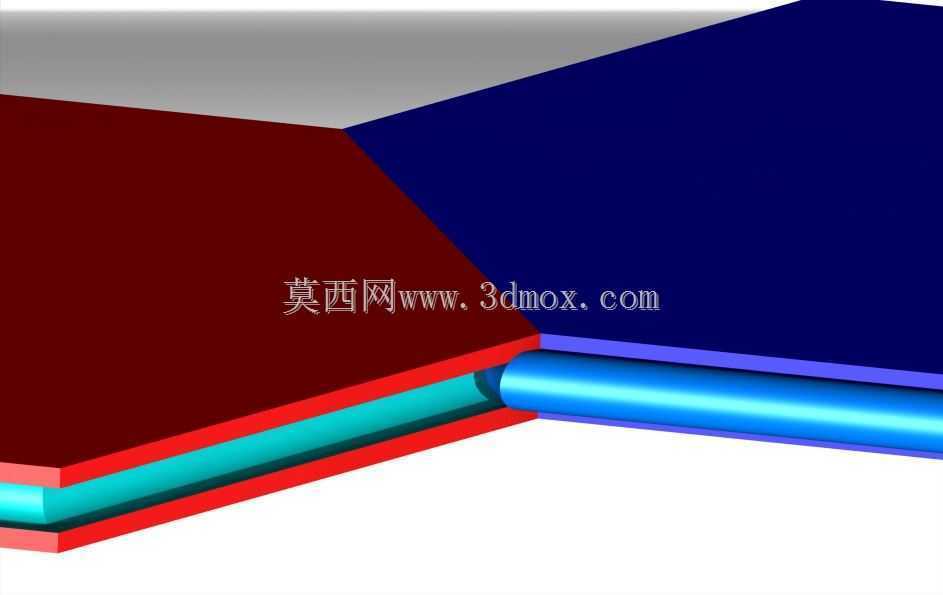

　　从三维建模的角度来看，这套结构的建模重点在于C形边缘配合面的轮廓参数匹配，导向斜面的角度、卡合槽的深度都需要经过反复的干涉检查与运动仿真验证，避免拼接过程中出现卡滞、贴合不严的问题。建模过程中需要重点关注配合面的公差设置，因为实际生产中钣金构件会存在一定的成型误差，设计时预留了合理的配合间隙，既保证拼接顺畅，又不会出现间隙过大导致的连接松动。另外，对齐绳的走线路径完全隐藏在构件内部的走线槽内，不会暴露在构件外部，避免运行过程中被外力剐蹭导致断裂，同时也让构件整体外观更加简洁规整。
