喷气发动机配套安装固定支座结构

项目分类:发动机 发布时间:2024-08-13 ID:764241
  • 喷气发动机配套安装固定支座结构
  • 喷气发动机配套安装固定支座结构
  • 喷气发动机配套安装固定支座结构
  • 喷气发动机配套安装固定支座结构
  • 喷气发动机配套安装固定支座结构

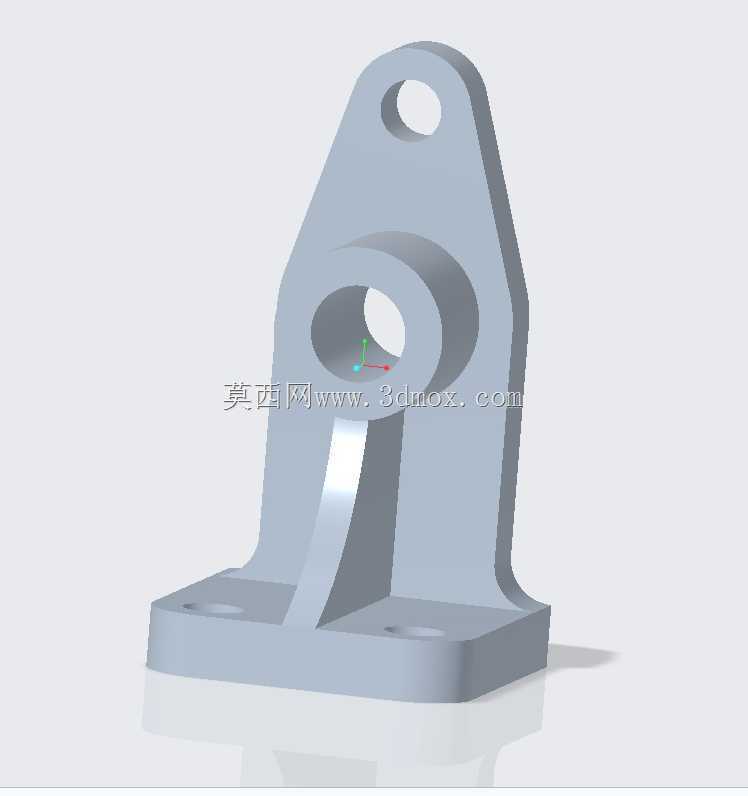

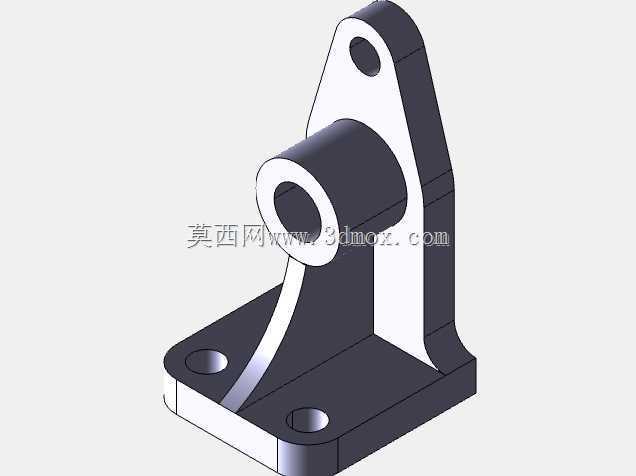

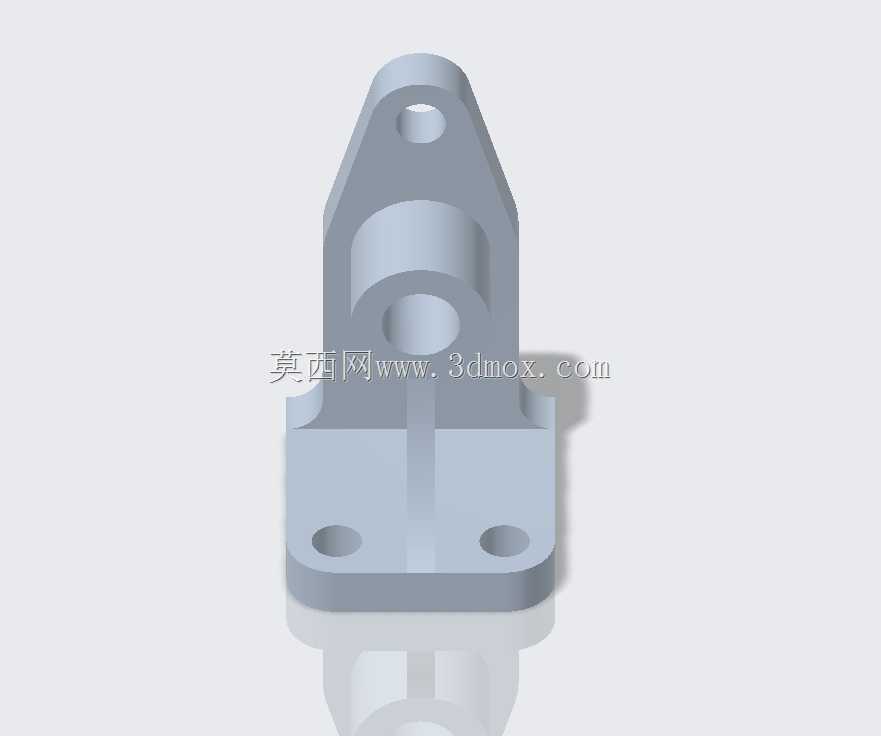

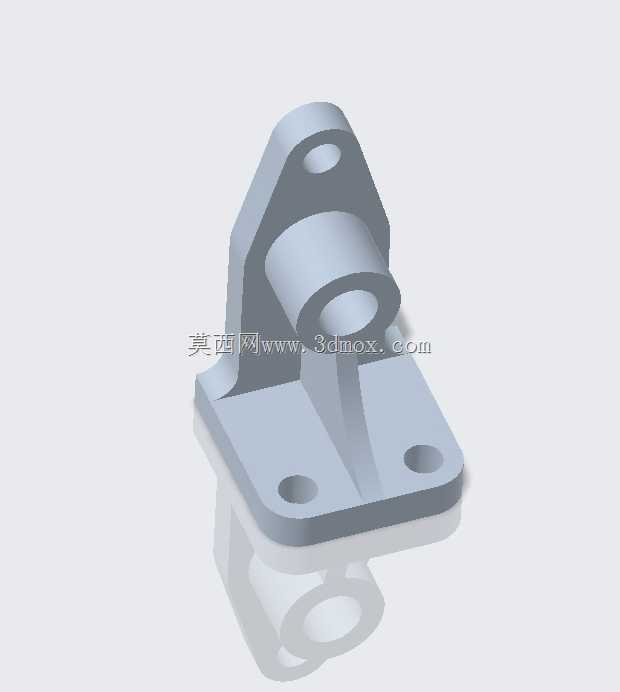

  该结构件为喷气发动机总成中的核心安装承力部件,主要应用于航空动力系统的附件安装与载荷传递场景,在发动机实际运行过程中承担着连接外部管路、固定附属传感组件、分散局部振动载荷的作用,是保障发动机外围附件稳定运行的关键支撑构件。从结构设计逻辑来看,整体采用一体化铸造成型后机加工的工艺路线设计,底部设置两个同轴的通孔安装位,孔位公差按照航空级安装配合要求设定,可通过标准紧固件将整个支座固定在发动机机匣的预设安装平面上,安装面的平面度控制在0.02mm以内,避免装配后出现附加应力导致的疲劳开裂。中部的大直径同轴通孔为管路或转轴的穿装通道,孔壁预留了0.3mm的精加工余量,可根据实际装配的轴件外径进行配磨,保证配合间隙处于0.01-0.

  03mm的合理区间,既满足转动件的灵活运转需求,又能避免间隙过大引发的振动异响。上部的凸台结构设置有一个单独的定位孔,用于安装限位销或小型固定螺栓,实现附属组件的周向定位,防止发动机运行过程中附件出现周向转动移位。整个构件的外形过渡处全部采用圆角设计,圆角半径根据相邻壁面的厚度差设定,最小圆角不小于2mm,最大圆角控制在8mm,有效降低应力集中系数,在航空发动机高频振动的工况下,可大幅提升结构的疲劳寿命,避免应力集中位置出现裂纹扩展。从安装边界尺寸来看,底部安装孔的中心距按照发动机机匣上的预设安装点位匹配设计,整体高度控制在满足附件安装空间要求的最小值,尽可能降低构件自身重量,符合航空零部件轻量化的设计原则,

  构件的最大外轮廓尺寸不超过相邻组件的安装间隙,装配后不会与周边的管路、线缆、其他附件产生运动干涉。在实际使用场景中,该支座不仅要承受自身安装附件的静态重力载荷,还要承受发动机运行过程中产生的宽频振动载荷、飞机机动飞行时的惯性过载载荷,因此在结构设计时对各个截面的抗弯、抗剪强度进行了反复校核,壁厚设置按照等强度原则优化,非承力区域的壁厚适当减薄,承力关键位置的壁厚做加厚处理,在保证结构强度满足1.5倍安全系数要求的前提下,最大限度降低构件的整体重量。设计过程中还充分考虑了加工工艺性,所有的机加工面都设置在刀具可达的位置,无需特殊定制刀具即可完成全部加工工序,铸造成型时的拔模斜度统一设置为1.5度,方便脱模,减少后续机加工的余量,

  降低生产制造成本。该结构的安装定位逻辑采用一面两销的经典定位方式,底部安装平面为主要定位基准,两个安装孔分别配置圆柱销和菱形销,实现六个自由度的完全约束,保证装配后的位置精度满足设计要求,重复拆装后的位置复位精度可控制在0.05mm以内,方便发动机的日常维护与附件更换。针对航空工况下的温度变化影响,构件选用的材料线膨胀系数与发动机机匣材料保持一致,避免在高低温交变环境下因热胀冷缩量差异产生附加热应力,进一步提升结构在极端工况下的可靠性。
