发动机配套快接锁紧卡扣结构设计

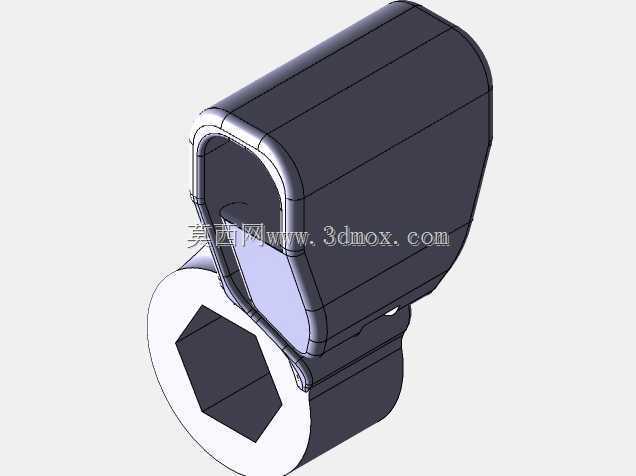

　　在商用车发动机外围附件的装配场景里，这类快接锁紧卡扣的应用覆盖了线束固定、小口径管路对接、传感器快装等多个工位，替代了传统的螺栓紧固、扎带捆扎方案，能将单工位装配时间压缩七成以上，也能降低售后维保环节的拆装难度。从结构本身来看，该卡扣采用分体式嵌套设计，下半部分的内六角通孔为标准对接接口，可直接套入发动机缸体、附件支架上预留的六角定位柱，装配时无需额外调整角度，推入即可完成初步定位，上半部分的包覆式腔体为功能容纳区，可根据适配的附件类型调整内部筋位布局，既可以容纳线束接插件的尾部防折结构，也可以卡接外径在适配范围内的橡胶油管、真空管路。设计阶段首先要匹配发动机舱的振动工况，卡扣主体采用带玻纤增强的工程塑料材质，壁厚控制在2.

　　5毫米到3毫米之间，既保证常温下的结构强度，也能适配-40℃到120℃的机舱工作温度区间，避免长期振动下出现脆断、松脱问题。外形轮廓做了全圆角过渡处理，没有尖锐的棱角，一方面是避免装配过程中划伤操作人员的手部，另一方面也防止长期使用中磨损相邻的线束绝缘层、管路外壁，消除潜在的短路、漏油隐患。安装边界的设定需要结合发动机周边的预留空间，卡扣整体的外轮廓宽度不超过42毫米，高度不超过68毫米，安装后突出安装面的距离控制在35毫米以内，不会和周边的发电机、皮带轮、进气管路等部件产生运动干涉，即便是发动机运行过程中出现最大幅度的抖动，卡扣和相邻部件的安全间隙也能保持在5毫米以上。腔体内部的限位筋采用对称布局，

　　卡接到位后会和被固定件的环形卡槽形成咬合结构，轴向拉脱力能达到120牛以上，完全满足发动机运行时的振动加速度要求，不会出现行驶过程中附件脱落的问题。下半部分的六角对接孔和定位柱采用H7/h6的间隙配合，装配时推入阻力控制在合理区间，徒手即可完成安装，不需要借助专用工具，而拆卸时只需要按压卡扣侧面的解锁弹片，即可直接拔出，维保过程中不会破坏卡扣本身的结构，可实现重复利用，降低全生命周期的使用成本。在结构细节处理上，卡扣的合模线设置在侧面非接触区域，不会影响内部的卡接精度，表面没有多余的浇口残留，避免装配时出现卡滞。针对发动机舱的油污、腐蚀环境，卡扣材质本身耐机油、耐乙二醇腐蚀，长期接触机舱内的油液不会出现溶胀、强度下降的问题。

　　这类卡扣的通用性较强，只需要调整上半部分腔体的内部筋位尺寸，即可适配不同直径的管路、不同规格的接插件，不需要重新开制主体模具，能大幅降低衍生型号的开发成本，在小排量乘用车发动机、非道路移动机械的柴油机上都能适配使用。实际装配过程中，该卡扣不需要额外的安装座，直接利用发动机本体、附件上已有的六角定位柱即可固定，减少了额外的支架焊接、螺栓固定工序，也能降低整机的零部件数量，符合当下主机厂轻量化、少件化的设计趋势。在做三维建模时，需要重点校验卡扣解锁弹片的变形量，保证按压行程在3毫米到5毫米之间，既不会因为行程过小导致误触解锁，也不会因为行程过大导致按压费力，同时要反复模拟安装后的运动包络，确认在发动机最大倾斜角度、最大抖动位移下，卡扣和周边所有运动部件、静止部件都保留足够的安全间隙，避免出现运行干涉。
