民用大涵道比涡扇航空发动机外观结构

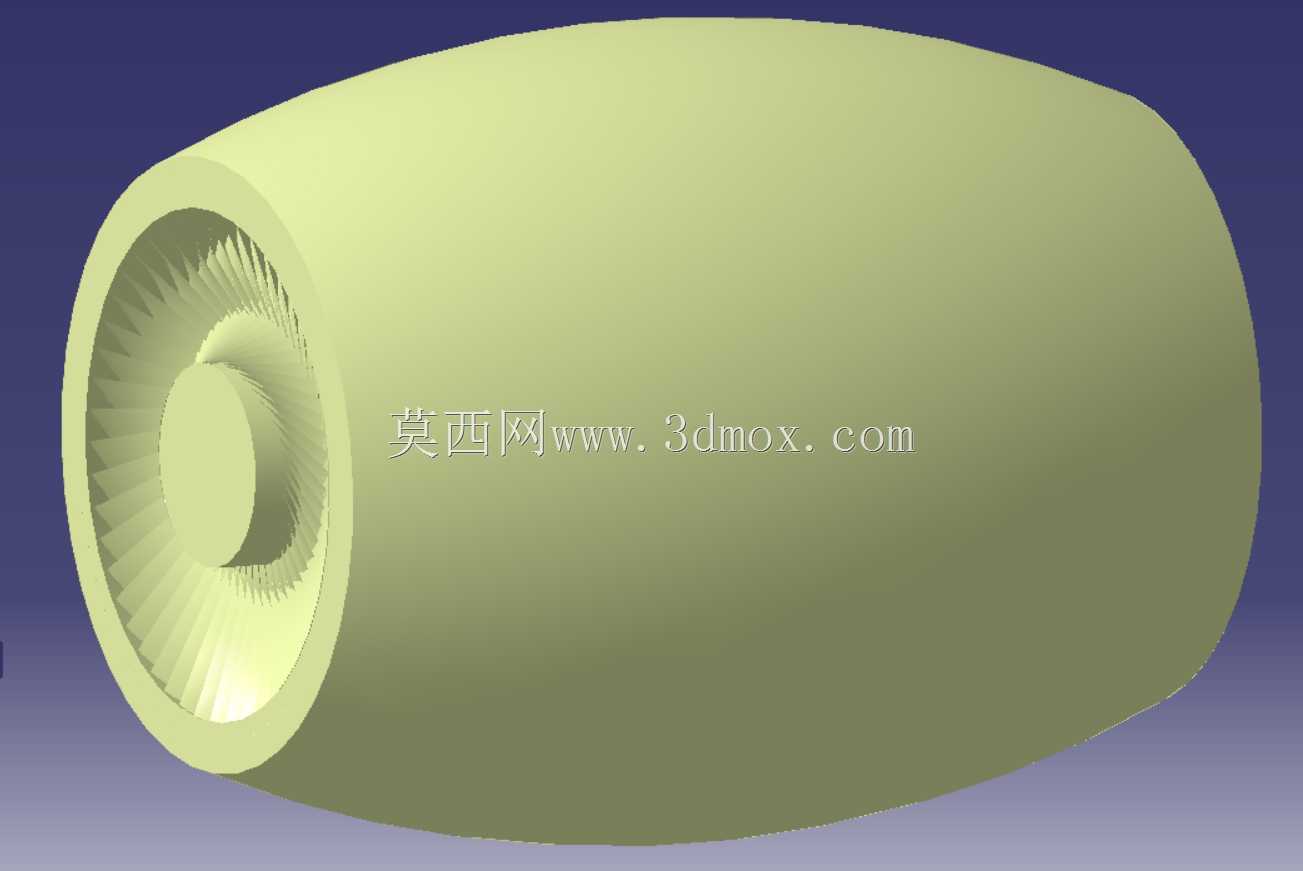

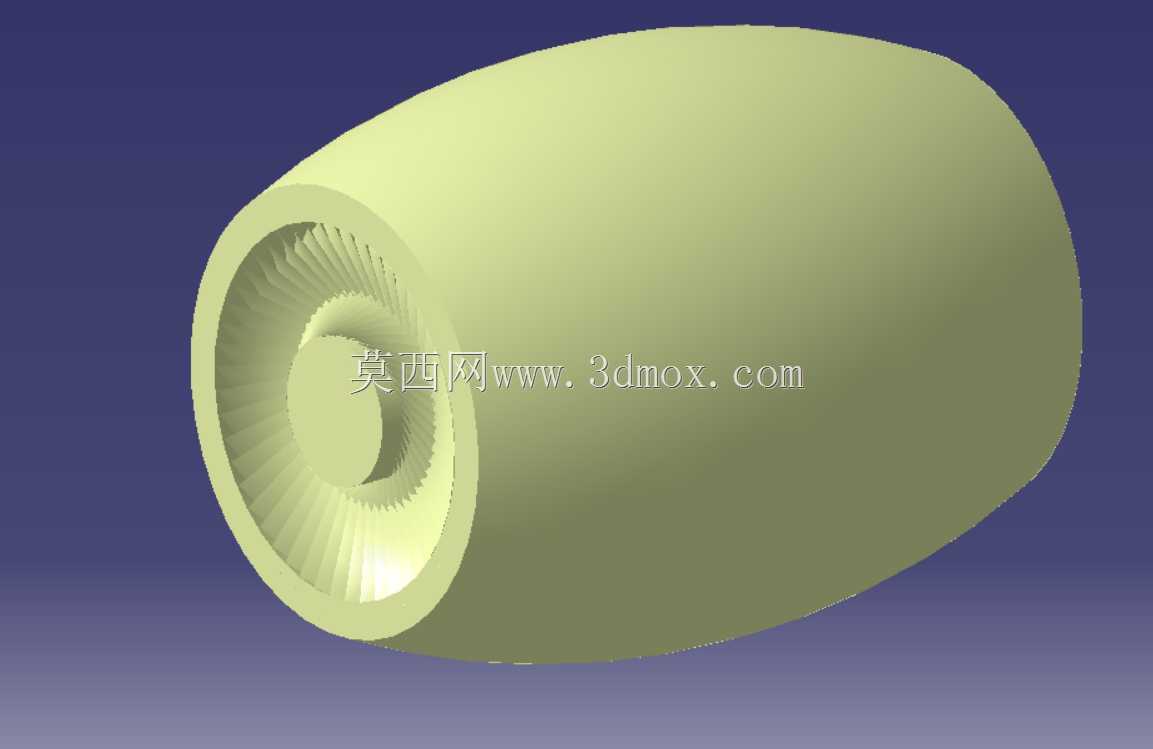

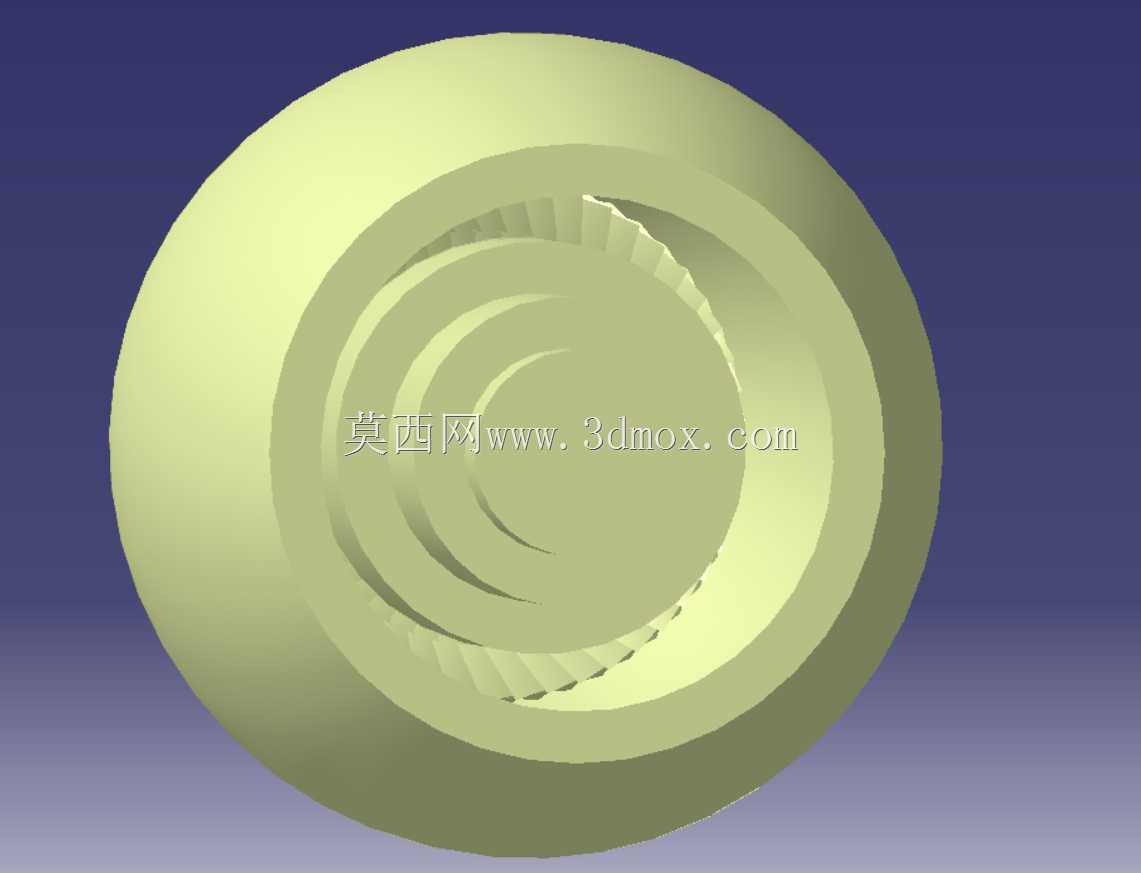

　　该三维结构对应民用航空领域大涵道比涡扇发动机的前端进气与风扇段外观构型，在民航客机、大型货运飞机的动力系统中，这部分结构直接决定进气效率与初始推力输出表现，是整台发动机直面来流的核心区段。日常航线运行中，发动机短舱进气段需要在不同马赫数、不同气象条件下完成气流梳理，将紊乱的来流调整为均匀稳定的轴向气流，导入风扇级完成第一级能量转换，避免进气畸变引发压气机喘振，这也是该段外形采用大曲率光滑回转面设计的核心原因。从结构设计逻辑来看，该段外廓采用椭球过渡的短舱构型，并非单纯追求气动减阻，而是需要平衡进气道内壁面的扩张角、外壁面与机翼挂架的安装干涉边界、内部风扇转子的包容防护空间三个核心约束。实际工程应用中，

　　短舱外壁的曲率变化需要匹配巡航阶段的附面层发展规律，避免局部激波产生额外阻力，同时要预留足够的内壁厚度空间，布置消声衬层、防冰管路、风扇包容机匣的结构层，确保风扇叶片断裂时不会击穿机匣引发二次损伤。从安装边界维度看，该段结构的最大外径需要匹配飞机机翼离地高度、挂架的安装接口位置，避免飞机起降过程中短舱擦地，同时要保证进气道唇口与机翼前缘的距离满足气动干扰要求，避免机翼下洗气流直接影响进气效率。进气道唇口采用钝头圆角设计，是为了兼顾起飞阶段大迎角、低速状态下的进气性能，防止唇口内侧出现气流分离，导致风扇工作失稳；而风扇段的外廓向后逐渐收窄，是为了匹配外涵道气流的流通面积变化，让外涵气流能够顺畅流向喷管段，提升推进效率。

　　内部可见的风扇叶片采用宽弦掠形设计的布局逻辑，是为了降低叶片自身重量，同时提升高亚音速来流下的做功效率，减少叶片表面的激波损失，每一片叶片的安装角都沿径向存在扭转，匹配不同半径位置的气流线速度差异，让整个风扇截面的气流做功均匀。在结构维护场景中，该段短舱通常设计为可开合的舱门结构，方便地勤人员检查风扇叶片损伤、执行孔探作业，因此外廓曲面的分模线位置需要避开应力集中区域，同时保证舱门闭合后的气动密封性，避免巡航阶段出现漏气引发额外阻力与噪声。该结构的三维建模过程中，回转曲面的连续性需要达到G2级别，避免曲面拼接处出现曲率突变，否则不仅会影响气动仿真的计算精度，也会直接导致后续加工成型的短舱部件出现表面阶差，破坏气动性能。

　　对于航空动力研发场景而言，该段结构的数模可用于开展短舱气动优化、挂架干涉检查、地面维护模拟等工作，也可作为航空类教学演示的具象化模型，帮助从业者理解大涵道比涡扇发动机的前端布局逻辑。在实际装机匹配时，该段结构的重心位置需要严格控制在挂架的承载范围内，避免额外的力矩增加挂架结构负荷，同时短舱表面的传感器安装座、防冰引气口的位置都需要贴合曲面曲率，保证突出物的阻力增量控制在允许范围内。不同于军用小涵道比发动机的尖锐进气道设计，这种大曲率光滑短舱完全围绕民用航空的经济性、安全性、维护性需求设计，每一处曲面的曲率变化都经过多轮气动迭代与结构强度校核，不存在多余的造型设计，所有外形特征都服务于实际运行中的性能需求。
