带径向侧孔的圆柱式阀芯结构设计

　　在流体输送管路系统的阀件设计工作中，这类带径向侧孔的圆柱式阀芯是诸多换向、节流类阀组的核心执行零件，日常做三维建模时，需要优先匹配阀腔的装配公差带，才能保证后续装配完成后不会出现卡滞、内漏的问题。从实际应用场景来看，这类结构常被用在小型两位三通换向阀、简易节流截止阀的内部，适配低压工况下的气路、润滑油路通断控制，在小型自动化设备的气控回路、机床润滑系统的支路调节单元里都能见到同结构的零件，相比锥面密封的阀芯，圆柱配合面的加工难度更低，批量生产时的尺寸一致性更容易控制，对中小型加工厂的加工设备精度要求更友好。

　　做这个零件的结构设计时，首先要敲定的是主体的外径尺寸，这个尺寸直接和阀体内孔的配合公差绑定，一般选H7/g6的间隙配合，既保证阀芯在阀腔内滑动顺畅，又不会因为间隙过大造成流体内泄超标。主体的轴向长度需要匹配阀腔的安装深度，要预留出阀芯滑动的行程空间，同时保证在两个极限工作位置时，径向侧孔能完全对准或者完全遮蔽阀体上的对应流道，避免出现截流不彻底、流道通径不足造成的压力损失过大问题。中心的阶梯内孔是流体的主流道，靠近上端的沉孔是用来和阀杆连接的定位结构，设计时要考虑阀杆的连接防转需求，这里做的是光孔配合加侧面顶丝固定的结构，装配时不需要复杂的工装，现场维护拆卸也很方便，相比螺纹连接的阀杆对接结构，这种配合方式不会因为长期往复动作出现螺纹松动的问题，在频繁换向的工况下可靠性更高。

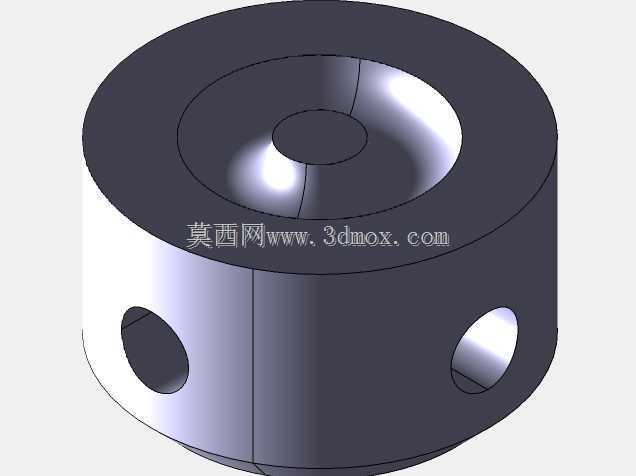

　　两个对称分布的径向侧孔是流体的旁通流道，孔的轴线和主体中心轴线垂直相交，孔径大小需要根据支路的额定流量计算确定，孔口位置做了微小的倒角处理，一方面是去除机加工后的毛刺，避免装配时刮伤阀体内壁的密封面，另一方面也能减少流体经过孔口时的紊流，降低工作时的流体噪音。零件的上下端面都做了平面度要求，装配时和阀腔的端面密封件贴合，能减少轴向的泄漏路径，外圆柱面的粗糙度要求控制在Ra0.8以内，降低和阀体内孔的滑动摩擦阻力，提升阀芯动作的响应速度，也能延长密封件的使用寿命。

　　建模过程中，需要先绘制主体的回转截面，通过旋转特征生成基础的圆柱实体和中心阶梯内孔，之后在径向的基准面上绘制两个侧孔的草图，通过拉伸切除生成贯通的流道，最后对所有锐边做倒角处理，还原真实机加工零件的工艺特征。做装配干涉检查时，要重点验证阀芯在全行程滑动过程中，侧孔和阀体流道的对位关系，确认在全开位置时侧孔和流道的重合通径满足设计流量要求，在全关位置时侧孔完全被阀体内壁遮蔽，没有贯通的泄漏间隙。这类结构的零件在做选型替换时，只要确认主体外径、轴向长度、侧孔位置和孔径、中心连接孔的尺寸，就能直接适配同规格的阀体，不需要对整个阀组做重新设计，能大幅降低设备维护的备件成本，也能缩短设计改型的周期。在实际工况测试中，这类圆柱阀芯在清洁度达标的润滑介质回路里，往复动作寿命能达到百万次级，相比结构复杂的转阀阀芯，故障点更少，日常维护只需要定期更换配合面的密封圈即可，不需要复杂的调校工作，非常适合用在对成本敏感、维护便利性要求高的通用流体控制场景。
