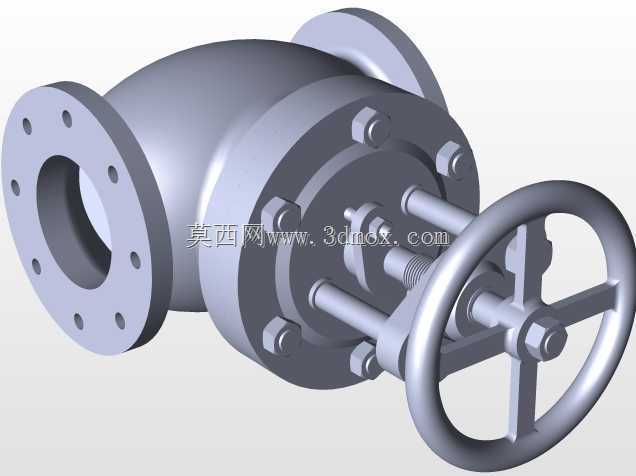

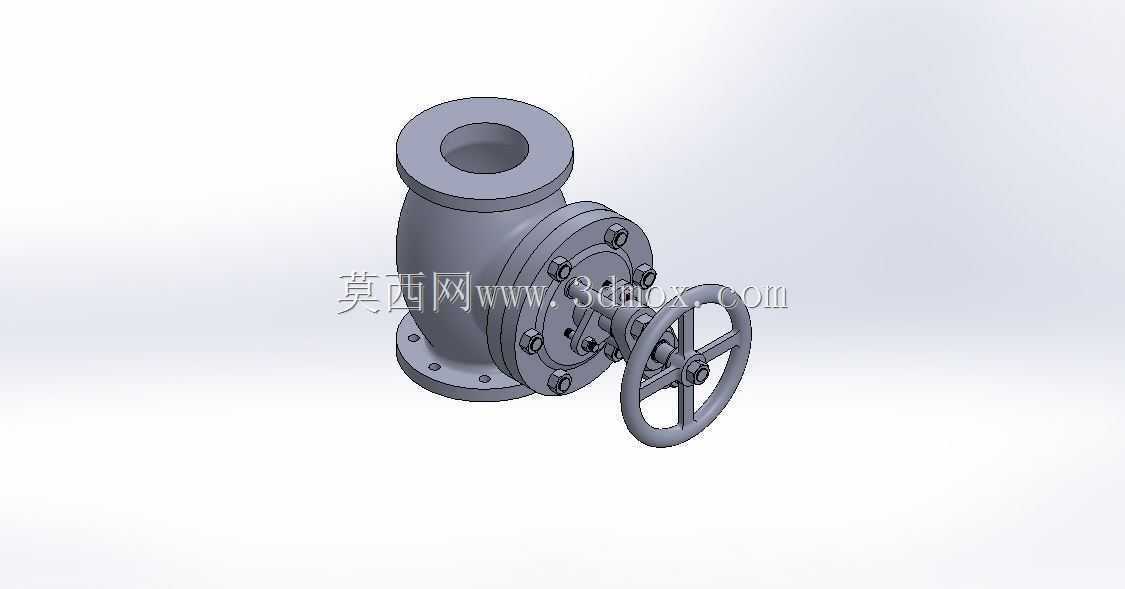

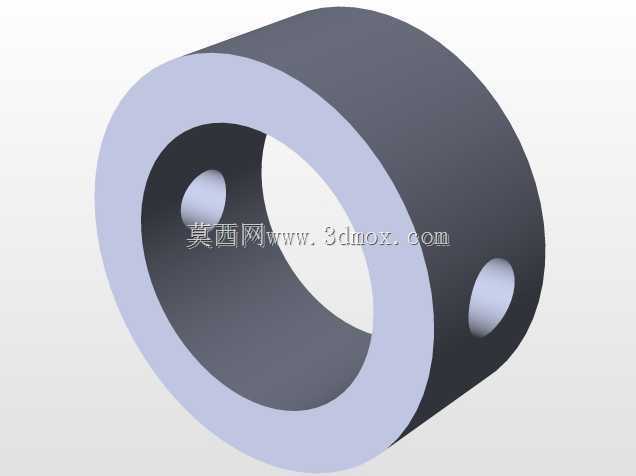

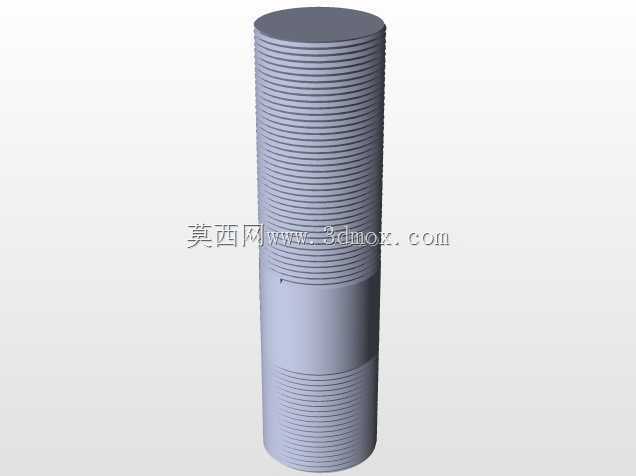

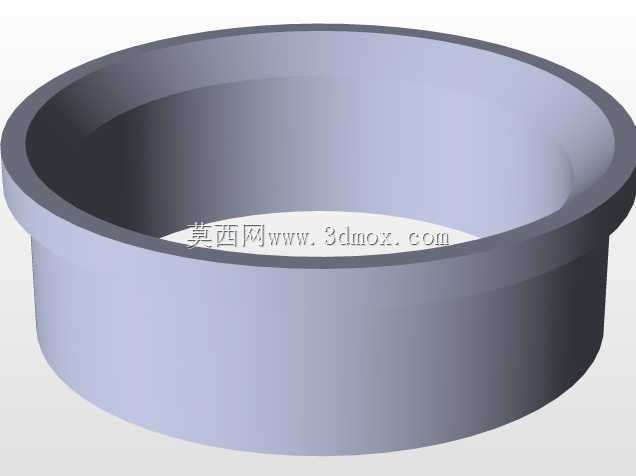

角式法兰连接手轮驱动截止阀结构

　　在工业流体输送管路系统中，这类角式结构的截止阀常被布置在管路需要90度转向的节点位置，相比直通式截止阀，它能同时完成管路转向与流体通断、节流调节的功能，减少管路中额外弯头配件的使用，降低系统整体的流阻与泄漏点数量，在石化、电力、给排水、暖通等行业的中低压管路中应用十分广泛。从实际使用场景来看，这类阀门主要用于截断管路内的介质流动，也可在一定范围内对介质流量进行节流调节，不适用于作为长期节流的工况使用，长期节流会导致密封面受介质冲蚀磨损加剧，影响密封性能。

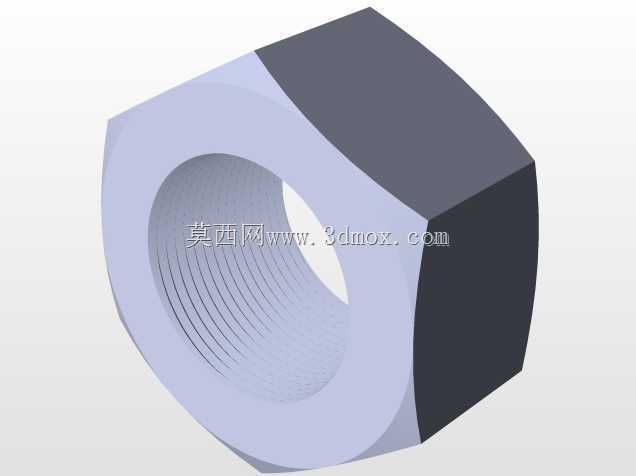

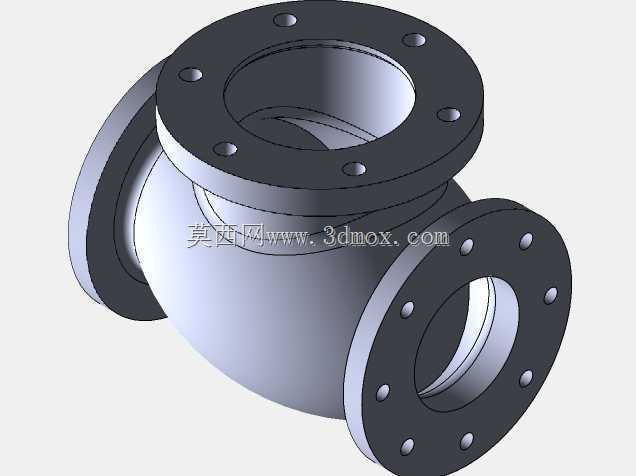

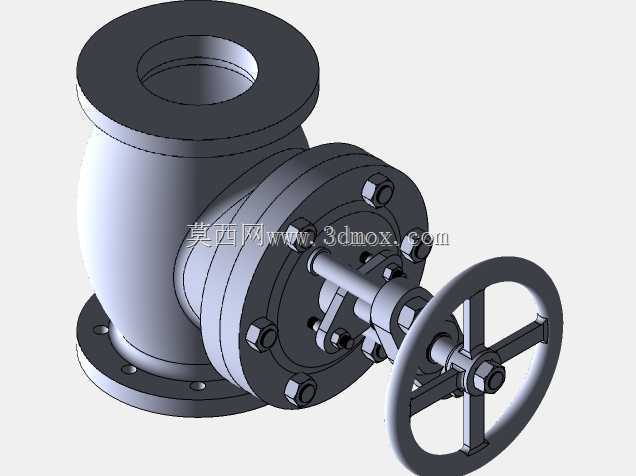

　　从结构设计来看，该截止阀采用角式阀体结构，介质从阀体下部的法兰接口进入，经过阀瓣与阀座形成的密封副后，从侧部的法兰接口流出，整体流道呈90度转弯形态。阀体采用法兰连接形式，法兰端面加工有均匀分布的螺栓孔，安装时通过螺栓螺母与对应管路法兰紧固，法兰密封面可根据介质压力、温度特性选用平面、凸面等不同形式，适配不同压力等级的管路安装需求。手轮驱动的结构设计，无需额外配置气动、电动执行机构，依靠操作人员手动旋转手轮即可完成阀门的启闭操作，手轮通过阀杆螺母将旋转运动转化为阀杆的直线升降运动，带动阀瓣沿阀座轴线方向移动，实现密封副的贴合与分离。

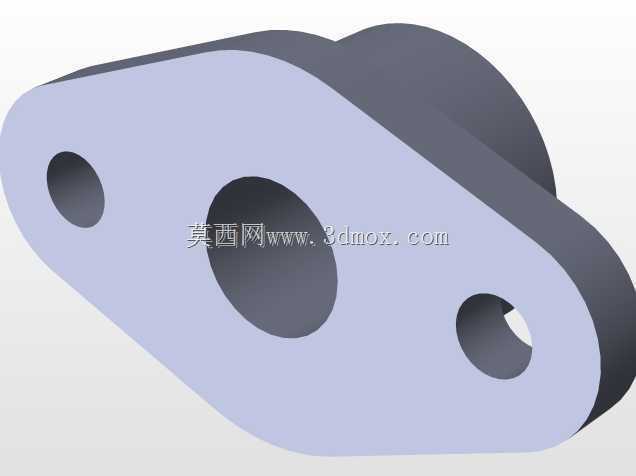

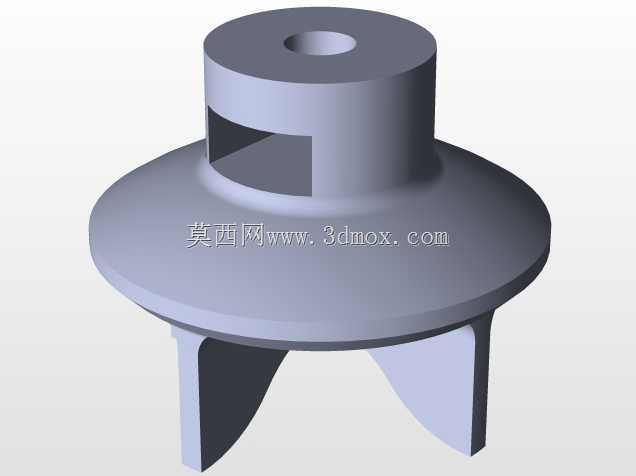

　　设计过程中，首先需要确定阀门的公称通径与公称压力参数，以此为基础计算阀体的壁厚、法兰的螺栓分布尺寸与螺栓规格，保证阀体在额定工作压力下具备足够的结构强度，不会出现变形、开裂等失效问题。阀瓣与阀座的密封面是整个阀门的核心功能部位，设计时需要根据输送介质的特性选择合适的密封面材料，比如输送水、油品等无腐蚀性介质时可选用不锈钢堆焊硬质合金，提升密封面的耐磨、抗冲蚀性能；输送腐蚀性介质时则需要匹配对应的耐腐蚀合金材料。阀杆部分需要设置填料密封结构，通过填料压盖压紧填料函内的密封填料，防止介质从阀杆与阀体的配合间隙处泄漏，填料通常选用柔性石墨、聚四氟乙烯等材料，兼顾密封性能与耐磨性能，保证阀杆升降过程中不会出现介质外漏。

　　从安装边界来看，该阀门的两个法兰接口分别位于阀体的底部与侧部，安装时需要预留足够的操作空间，保证手轮旋转时不会与周边管路、设备结构发生干涉，手轮的操作高度通常设置在距离操作面1.2米左右的位置，方便操作人员施力，若安装位置过高则需要加装操作平台或接长阀杆。阀门的整体外形尺寸需要匹配对应通径的管路安装间距，角式结构的设计使得其在垂直与水平方向的安装尺寸比直通式截止阀更为紧凑，适合安装空间受限、管路需要转向的场合。需要注意的是，这类截止阀安装时存在明确的流向要求，必须保证介质从阀瓣下方进入、侧方流出，也就是“低进高出”的流向，若反向安装会导致阀门关闭时阀瓣长期承受介质压力，增加启闭力矩，同时容易造成密封面泄漏，影响阀门的使用寿命。

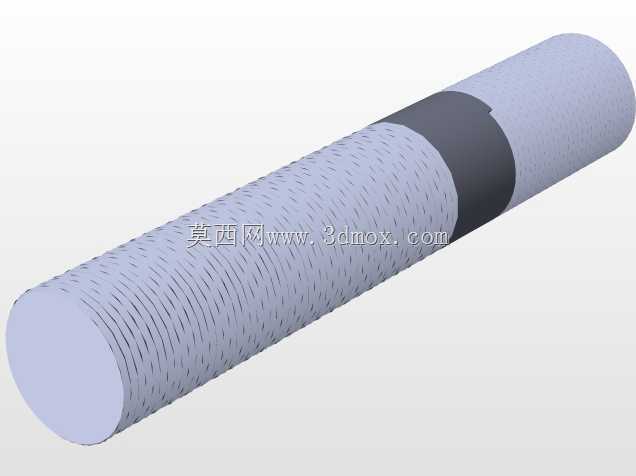

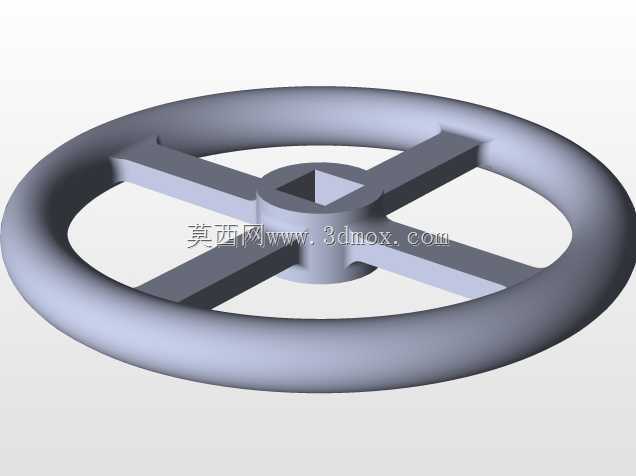

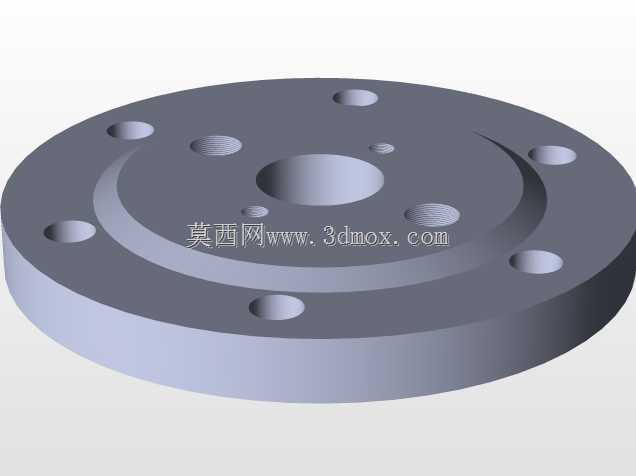

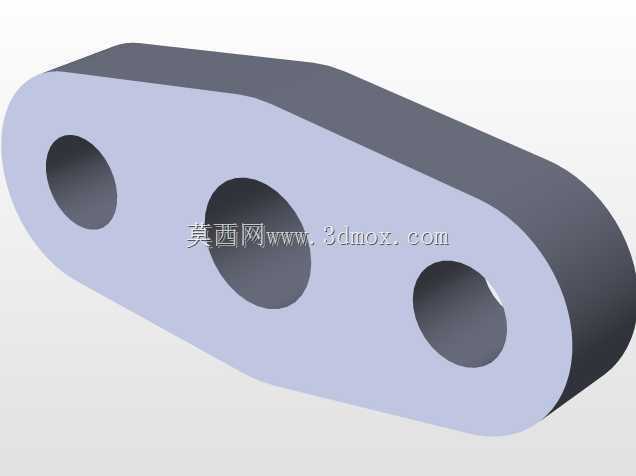

　　在结构细节设计上，阀体与阀盖的连接采用法兰螺栓紧固的形式，中间设置密封垫片，保证中腔部分的密封性能，防止介质从阀盖与阀体的结合面泄漏。手轮采用轮辐式结构，在保证结构强度的同时减轻自身重量，轮缘部分做圆弧过渡处理，提升操作人员旋转时的握持手感，避免棱角划伤。阀杆梯形螺纹的设计需要匹配足够的传动精度，保证阀瓣升降过程中不会出现卡滞，螺纹部分需要设置防尘结构，避免外界灰尘、杂质进入螺纹配合面，加剧螺纹磨损。整个阀门的流道设计尽量做圆滑过渡处理，减少介质在流道内的涡流与阻力，降低介质流动过程中的压力损失，同时减少介质中固体颗粒在阀腔内的沉积，避免杂质卡滞阀瓣影响启闭动作。
