24V直流常闭流体控制电磁阀结构设计

　　在工业自动化流体控制回路、小型灌溉支路控制、商用暖通空调冷媒通断、小型气动执行机构气路切换这类场景里，24V直流供电的电磁阀是应用频次极高的执行元件，这类元件不需要复杂的驱动电路，直接通过PLC输出端或者小型继电器的触点就能完成通断控制，相比交流供电的同规格阀件，直流线圈的启动冲击电流更小，长时间通电的温升表现更稳定，在存在潮湿凝露的工况下绝缘可靠性也更有优势。

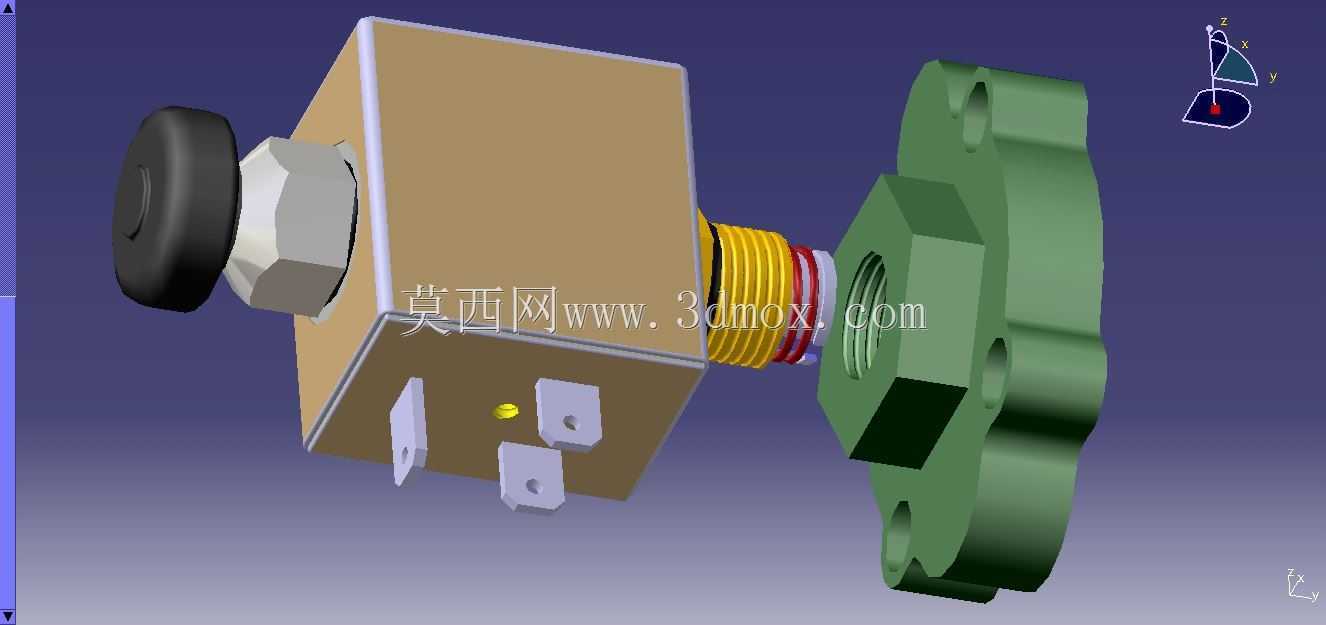

　　从结构设计逻辑来看，这款阀采用了法兰侧装的安装形式，前端的绿色法兰密封面设置了多组均匀分布的安装孔，安装时不需要额外加装转接板，直接贴合对应管路的法兰端面，通过螺栓穿过安装孔完成固定，法兰端面的密封槽内嵌装了橡胶密封垫，装配后密封垫的压缩量控制在合理区间，既能保证额定压力下的介质无泄漏，也不会因为压缩量过大导致密封垫永久变形失效。法兰端的流道内部做了流线型过渡，没有直角突变结构，介质通过时的流阻更小，也不容易在阀腔内部残留杂质，降低长期使用后卡滞的概率。

　　阀的电磁驱动部分采用了方形塑封线圈结构，线圈外壳做了全包覆的绝缘处理，接线端采用插片式接线端子，端子伸出长度满足常规绝缘护套的装配要求，接线时不需要额外焊接，直接压接对应规格的插簧就能完成电气连接，现场装配的效率更高。线圈和阀体之间设置了黄铜材质的锁紧螺母，装配时可以通过调整螺母的锁紧位置，微调线圈和动铁芯的配合间隙，保证动铁芯在吸合、释放过程中没有卡滞，动作响应时间控制在毫秒级，满足快速通断的控制要求。阀体侧面设置了防尘橡胶防护套，覆盖在动铁芯和阀体的配合间隙位置，能够阻挡环境中的粉尘、水汽进入动铁芯的滑动腔，避免长期使用后杂质堆积导致动铁芯动作卡涩，提升阀件在多尘、高湿工况下的使用寿命。

　　从安装边界来看，这款阀的整体轴向长度控制紧凑，法兰端的安装孔位采用对称分布设计，安装时不需要区分旋转方向，只要对齐法兰孔位就能完成装配，接线端子的朝向可以根据现场布线需求，在松开锁紧螺母后旋转线圈调整角度，调整到位后重新锁紧螺母即可，不会影响内部的密封性能。阀的重量控制合理，安装在薄壁管路或者小型设备面板上时，不需要额外设置支撑结构，仅靠法兰连接的强度就能满足振动工况下的固定要求。

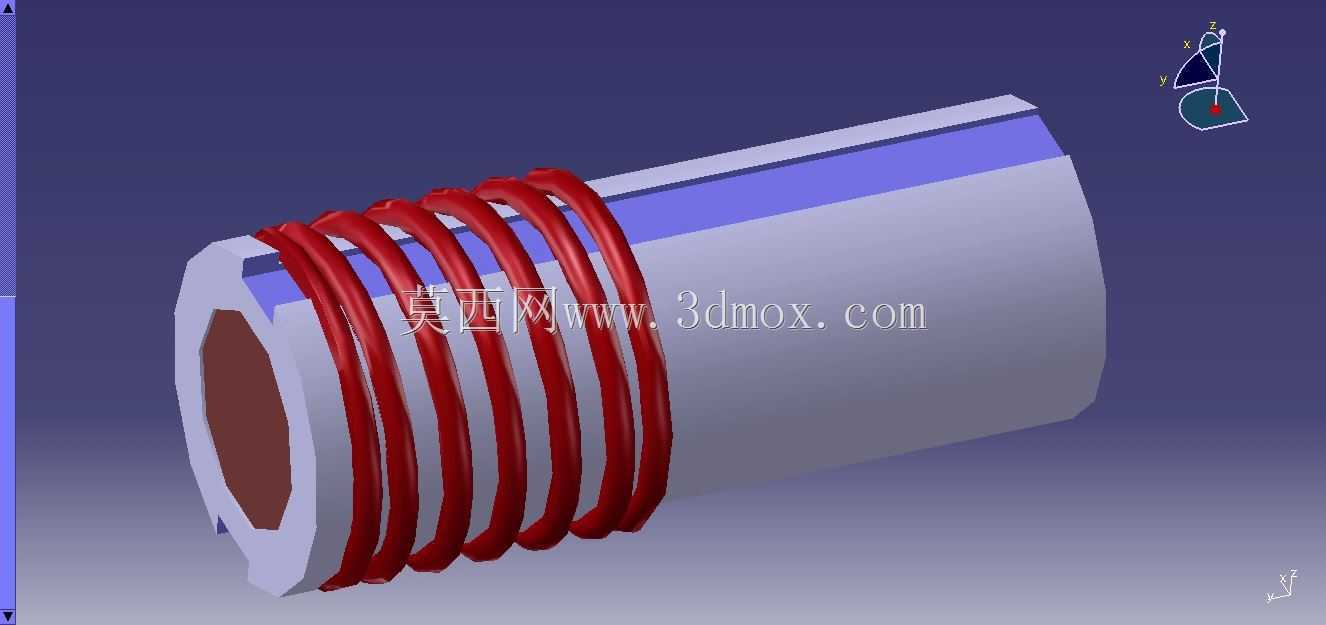

　　在功能特性上，这款阀为常闭型结构，未通电状态下动铁芯在复位弹簧的作用下顶住密封口，切断介质通路，线圈通电后产生的电磁力克服弹簧力带动动铁芯移动，打开密封口让介质流通，断电后动铁芯在弹簧力作用下快速复位，切断通路，复位弹簧的刚度经过匹配设计，既能够保证断电后快速复位，也不会因为弹簧力过大导致线圈需要更高的功率才能吸合，平衡了功耗和响应速度的要求。阀的过流部件采用了适配常见水、压缩空气、低压冷媒的材质，能够满足多数常规工业和商用场景的介质兼容要求，不需要额外做特殊的材质定制。

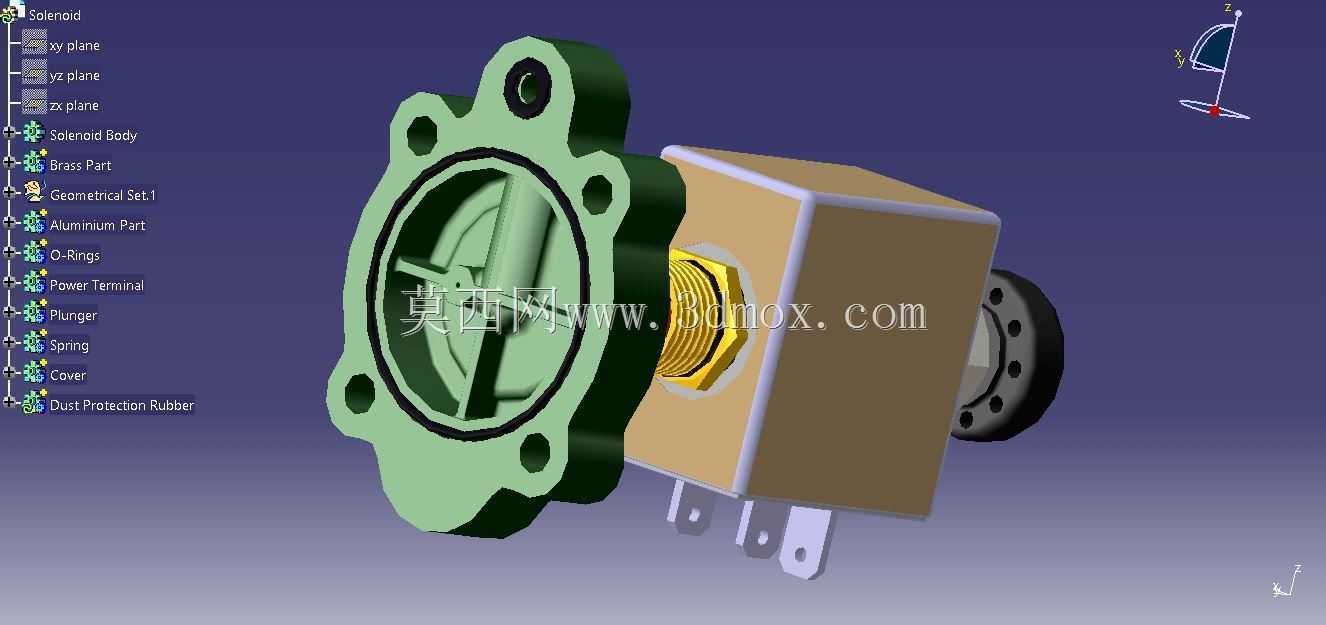

　　在三维建模过程中，这款模型完整还原了各个零件的配合关系，包括法兰密封槽的尺寸公差带、线圈和阀体的配合间隙、接线端子的插片尺寸、安装孔的位置度要求，建模时对各个配合面做了干涉检查，确保虚拟装配状态下没有过盈或者间隙过大的问题，动铁芯的行程尺寸也按照实际产品的动作范围做了参数化设置，可以直接用于设备布局阶段的干涉检查，也能作为同类阀件设计时的结构参考。
