航空发动机尾喷管结构三维设计

　　在航空动力系统的结构设计环节，尾喷管作为直接决定排气效率、推力输出特性的核心终端构件，其结构合理性直接影响整台动力装置的工作表现，本次完成的尾喷管结构三维设计，完全围绕实际装机应用的边界条件展开，覆盖了从亚音速巡航到加力状态切换的全工况结构适配需求。从实际应用场景来看，这类收敛型尾喷管结构主要适配中小推力航空涡轮动力装置，既可以应用在轻型有人驾驶飞行器的动力段，也可适配大尺寸无人航空平台的动力排气端，核心作用是将涡轮后段排出的高温高压燃气进行整流加速，通过流道截面的渐变收敛，将燃气的压力势能、热能高效转化为出口动能，最终形成稳定的推进推力，同时在不同工况下通过结构边界的适配，保证排气流场均匀，避免出现气流分离、紊流扰动带来的推力损失与结构振动问题。

　　设计过程中首先锚定的是流道的型线逻辑，没有采用简单的直筒收敛结构，而是沿燃气流动方向做了多段曲率连续过渡的型面设计，入口段对接涡轮后机匣的安装边位置，预留了标准的法兰对接止口，保证和上游排气机匣的同轴度公差控制在0.02mm以内，避免安装错位带来的流道台阶扰动。喷管主体的筒壁厚度按照高温燃气工况下的热应力分布做了差异化设计，靠近上游的高温段壁厚适当增加，预留了热障涂层的涂覆空间，靠近出口的段壁厚逐步减薄，在保证结构刚度的前提下控制整体重量，避免不必要的结构死重影响飞行器的重心配平。

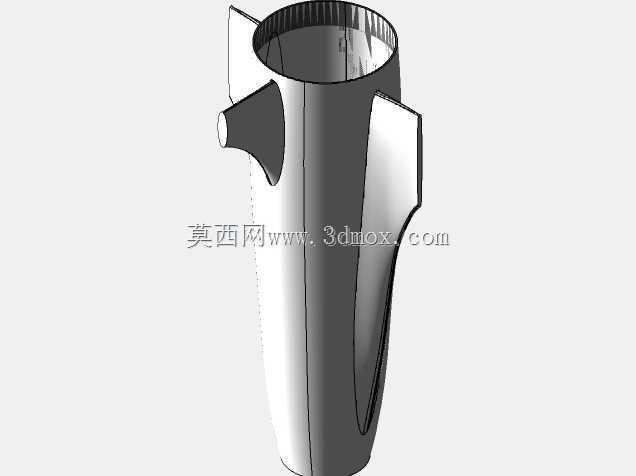

　　结构上额外设计的三处侧向凸台结构，分别对应不同的装机功能需求：其中一处直径较小的圆柱凸台为引气接口，用于引出少量高压燃气为下游的气动附件提供驱动气源，接口位置做了圆角过渡处理，避免凸台和主体筒壁的连接位置出现应力集中，在高温振动工况下产生疲劳裂纹；另外两处对称布置的翼型凸台为安装固定耳座，耳座上预留了标准的螺栓连接孔位，用于将喷管整体固定在机身尾部的承力框架上，耳座的型面和主体筒壁采用大圆角熔接结构，连接区域的应力水平通过有限元迭代验证，能够承受最大加力状态下的振动载荷与热变形位移，不会出现连接失效问题。

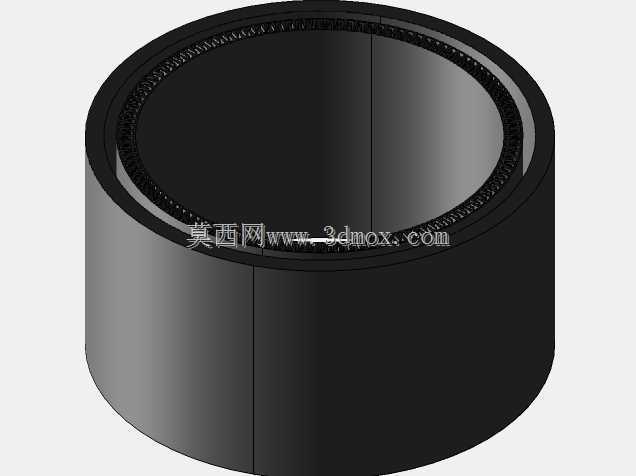

　　外形尺寸与安装边界的设计完全适配常规轻型航空动力的装机空间，整体轴向长度控制在对应动力装置总长度的18%以内，最大外径不超过上游涡轮机匣的外径尺寸，出口段的收敛比按照1.6的设计值做了精准控制，既保证亚音速工况下的排气加速效率，也避免收敛比过大带来的排气背压过高，影响涡轮前段的工作效率。安装耳座的孔位中心距严格匹配机身尾部承力框架的标准安装间距，所有连接孔的位置度公差控制在0.1mm以内，现场装机时不需要额外修配即可完成对接，降低总装环节的工艺难度。筒壁内侧的出口位置设计了一圈周向均匀布置的齿状结构，用于和后续可调喷口的调节片做配合衔接，齿槽的尺寸精度按照互换性要求设计，单个调节片可以单独拆装更换，不需要整体拆解喷管主体，大幅降低外场维护的工作量。

　　设计过程中同步考虑了热变形的补偿问题，主体筒壁的材料线膨胀系数和上游机匣、下游调节片的材料参数做了匹配，耳座的连接位置预留了0.5mm的热膨胀间隙，在高温工作状态下，筒壁沿轴向、径向的热变形量不会对连接结构产生额外的附加应力，避免长时间高温工作后出现连接螺栓断裂、结构变形卡滞的问题。流道内壁的表面粗糙度要求控制在Ra1.6以内，减少燃气和壁面的摩擦阻力，进一步提升排气效率，所有型面的过渡位置都做了倒圆处理，不存在锐角结构，避免生产加工过程中出现应力集中点，也防止工作过程中锐角位置产生热疲劳裂纹。从结构验证的角度，该三维模型的所有特征都做了可制造性校验，主体结构可以采用高温合金钣金焊接成型，也可以通过整体精密铸造完成加工，所有壁厚、圆角参数都符合现有加工工艺的能力范围，不存在无法落地的设计特征，能够直接用于后续的工程化试制、性能仿真验证环节。
