尾翼稳定穿甲结构件三维设计

　　该结构件属于高速动能类硬质构件，核心应用场景为高速侵彻工况下的动能传递与目标穿透作业，常见于弹道试验、材料抗冲击性能测试、特种装备动能打击模块的配套结构设计环节。从实际用途来看，该构件依靠自身长径比优势与稳定的飞行姿态，将初始动能集中于极小的接触端面，在接触目标时通过端面的高应力集中效应破开目标表层结构，后续杆体持续跟进完成穿透过程，尾翼部分全程维持构件飞行过程中的轴向稳定性，避免杆体出现偏航、翻滚导致动能分散的问题。

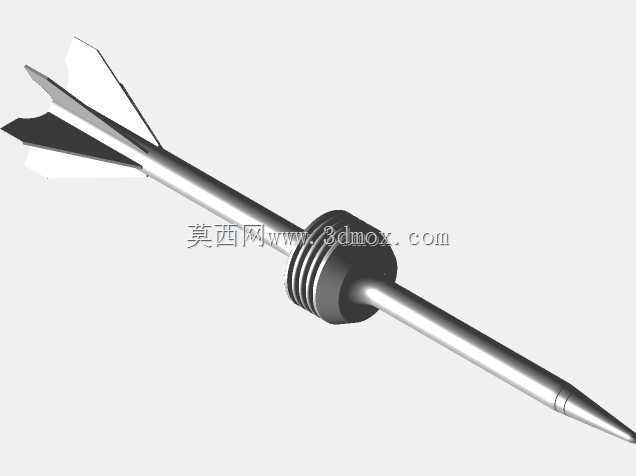

　　从功能特性层面拆解，构件整体分为三个功能段：尾部的稳定翼段、中部的密封定位段、头部的侵彻杆段。尾部稳定翼采用四片对称切尖翼面设计，翼面与杆体轴线保持平行安装，无额外安装角，这种设计可以在高速飞行过程中仅提供稳定力矩，不产生额外的诱导滚转力矩，避免构件自旋消耗轴向动能，翼面切尖处理是为了降低翼尖的激波阻力，减少高速运动下的动能损耗，翼面根部与杆体采用一体化融合过渡，避免应力集中导致翼面在高速过载下断裂。中部的环形凸台段为密封定位结构，凸台上加工有多道环形密封槽，可适配对应规格的密封圈，在构件装填于发射身管内时，该段与身管内壁形成密封配合，保证发射工质的推力能够全部作用于构件，同时凸台的轴向尺寸可作为装填定位基准，保证每次装填时构件的初始位置一致，提升发射初速的一致性。头部侵彻杆段采用大长径比细长杆设计，头部为小角度锥面过渡，锥面角度经过优化，在接触不同硬度的靶材时都能保证端面先接触形成应力集中，不会出现锥面滑移导致的跳弹问题，杆体与中部凸台的连接位置采用大圆角过渡，分散发射时的瞬时推力带来的剪切应力，避免杆体在发射阶段从根部断裂。

　　设计思路上优先保证动能传递效率与结构强度，整体采用等强度设计逻辑，从尾部翼面到头部杆尖，各截面的承载能力与该位置实际受到的载荷匹配：发射瞬时最大推力作用在中部凸台端面，因此凸台位置的截面直径最大，且与杆体的过渡圆角半径取杆径的0.2倍，降低应力集中系数；飞行过程中杆体主要受轴向压力与气动弯矩，因此杆体采用等直径设计，保证各截面的抗弯截面模量一致，不会出现局部抗弯能力不足的问题；尾翼部分主要受气动载荷与发射过载，翼面厚度从根部到尖部逐渐减薄，在保证根部强度的前提下尽可能降低翼面重量，减少构件整体的死重，提升动能利用率。外形尺寸方面，整体长径比控制在12:1，这个比例是经过大量侵彻试验验证的最优长径比区间，既可以保证足够的侵彻深度，又不会因为杆体过长导致飞行过程中出现弹性弯曲，影响命中精度；尾翼的展开直径为杆体直径的2.5倍，保证足够的稳定力矩储备，即使在跨音速飞行段遇到侧向气流扰动，也能快速修正姿态回到轴向飞行状态；中部密封凸台的直径比杆体直径大30%，密封槽的深度与宽度适配通用规格的O型密封圈，不需要定制特殊密封件即可完成装配，降低配套使用成本。

　　安装边界上，该构件的装填适配尺寸以中部凸台为基准，凸台的外径公差取h6级，可适配H7级精度的身管内膛，保证装填时的间隙在合理范围，既不会因为间隙过大导致密封失效，也不会因为间隙过小出现装填卡滞；凸台的前端面到头部尖端的长度为固定值，适配身管膛线起始位置的定位尺寸，保证装填到位后头部尖端不会突出身管口部，也不会因为位置靠后导致初始行程过长影响初速；尾翼的外圆直径比凸台外径小1mm，装填时尾翼不会与身管内壁发生剐蹭，避免翼面变形影响飞行稳定性。在实际建模过程中，所有过渡位置都做了应力校核，尤其是翼面与杆体的连接位置、凸台与杆体的过渡位置，都通过有限元分析验证了在最大发射过载下的应力水平低于材料屈服强度，保证构件在发射与飞行过程中不会出现结构失效；头部锥面的表面粗糙度要求达到Ra1.6以下，降低飞行过程中的空气摩擦阻力，同时减少接触靶材时的摩擦损耗，提升侵彻效率。
