SunnyskyX6212S盘式无刷动力电机结构

　　这款盘式结构的无刷电机，在多旋翼无人机、小型载人飞行器、航模动力系统以及轻量化工业传动场景中有着广泛的适配性，区别于传统柱状内转子无刷电机，扁平式的结构设计能够在有限的轴向安装空间内输出更大扭矩，尤其适合对动力单元厚度有严格限制的设备布局场景。从实际使用角度出发，这类外转子盘式电机的转子外壳直接集成了动力输出安装位，螺旋桨或者传动负载可以直接固定在转子端盖的安装孔位上，省去了额外的传动连接结构，既降低了动力传输过程中的能量损耗，也减少了整体动力总成的零件数量，提升系统运行可靠性。

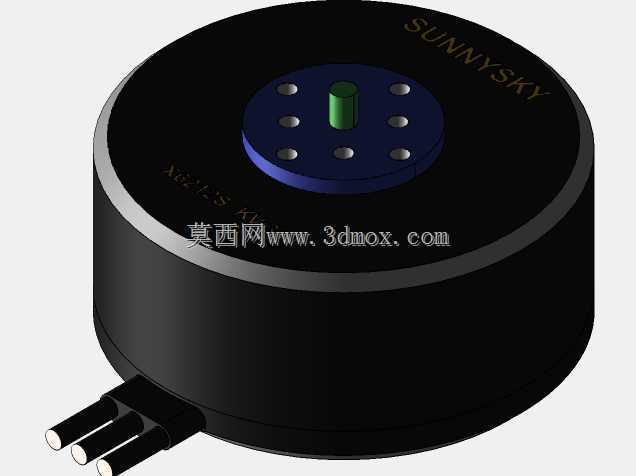

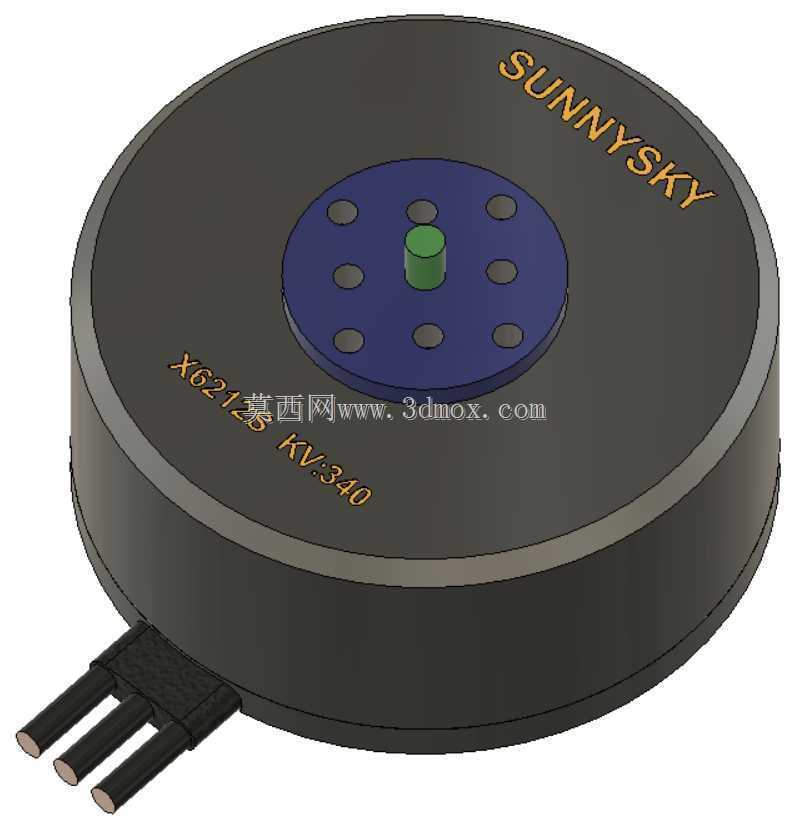

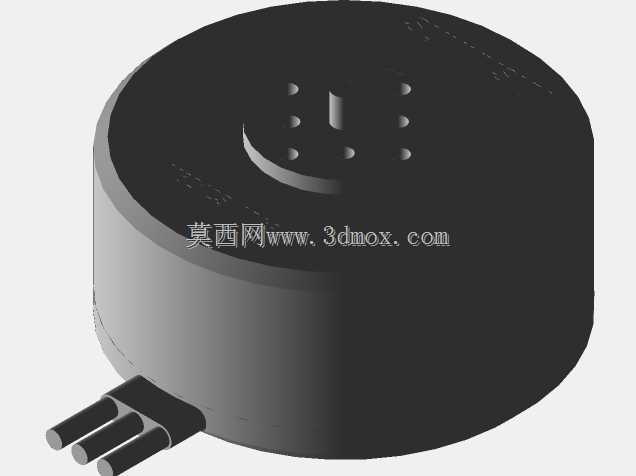

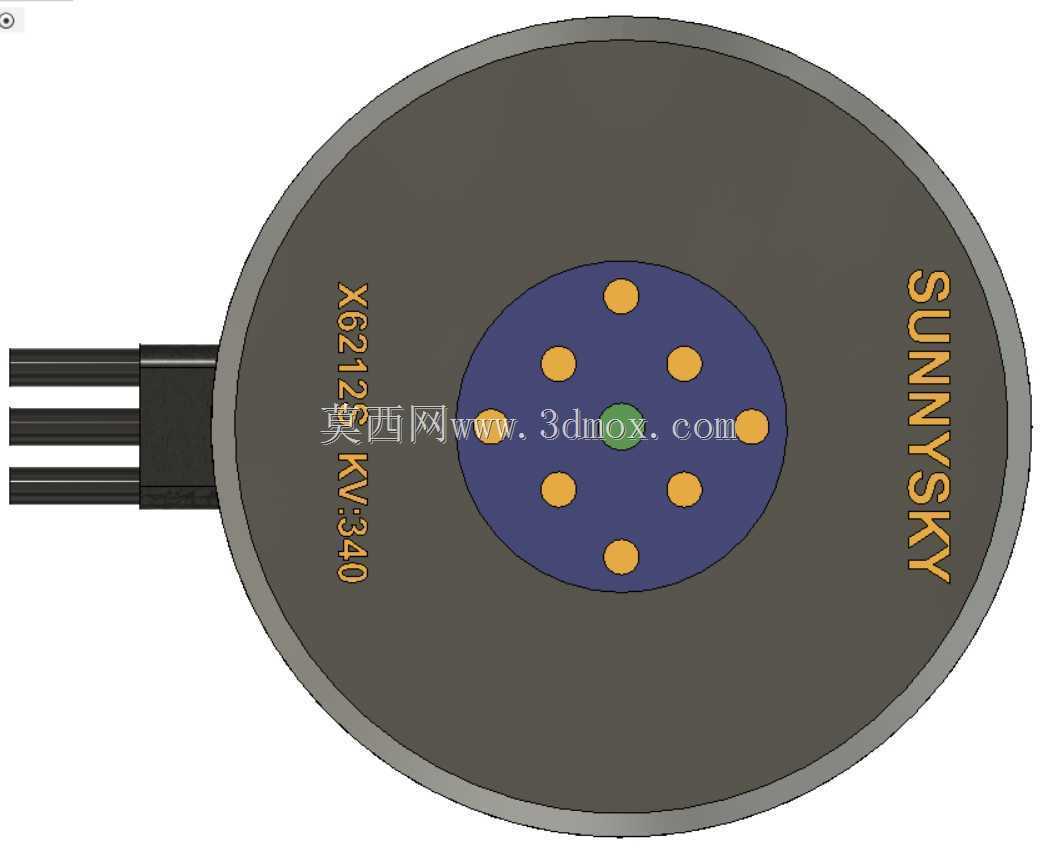

　　设计层面上，这款电机采用了外转子集中绕组的布局思路，将定子线圈固定在中心基座位置，永磁体贴附在转子外壳内壁，转子转动时直接带动外部负载，这种结构的转动惯量匹配更适合大直径低转速的动力输出需求，KV340的参数特性意味着其在标准供电电压下能够适配大尺寸螺旋桨，在低空低速飞行器平台上能够提供充足的静拉力，同时兼顾动力响应速度与续航表现。中心位置的输出轴采用短轴设计，轴伸长度刚好满足负载安装的定位需求，避免过长轴带来的径向跳动问题，端盖上的8个均匀分布的安装孔采用对称布局，既可以适配标准的桨座安装尺寸，也能满足不同规格的传动连接件固定需求，安装孔的位置度公差控制在0.02mm以内，保证转子转动时的动平衡精度，降低高速运转时的振动传导。

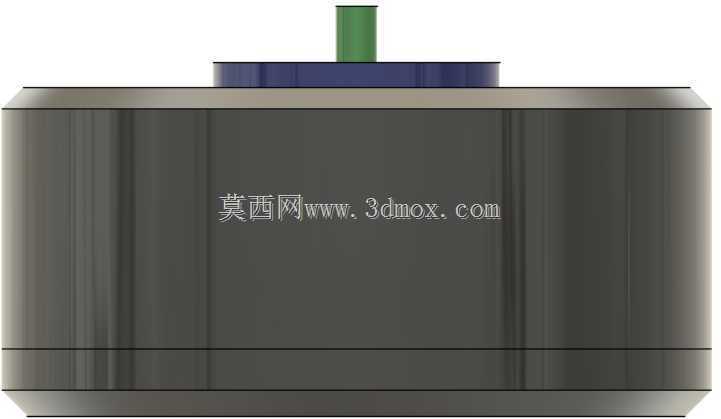

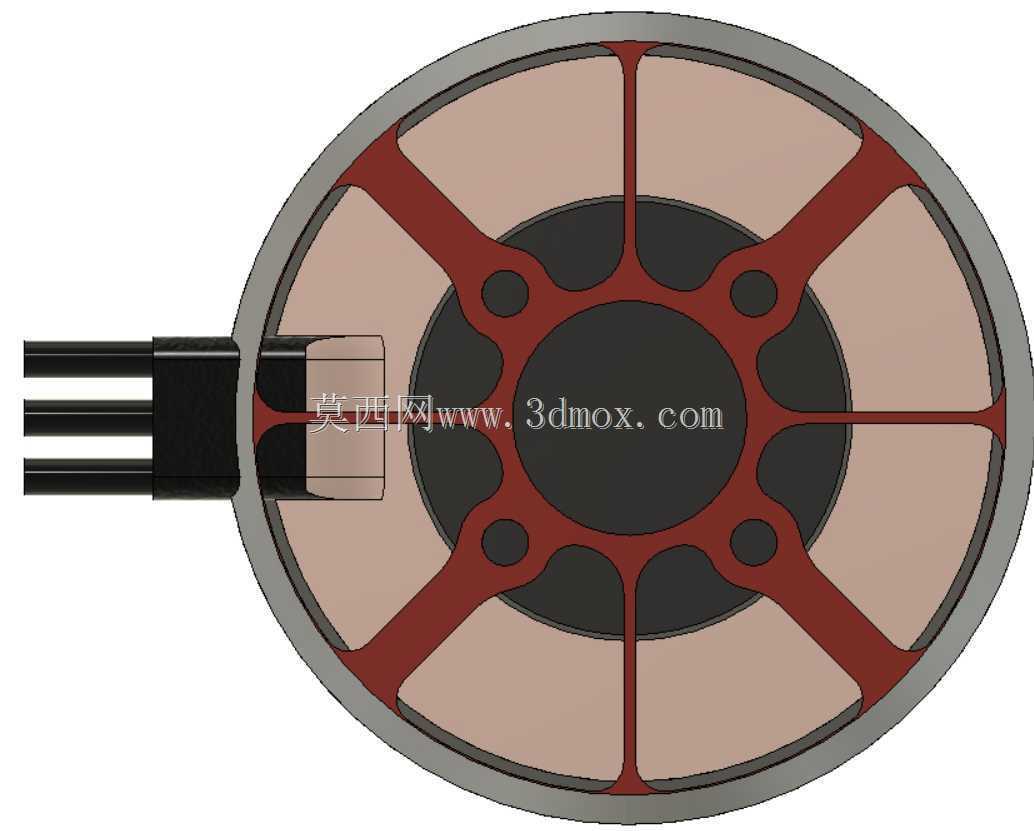

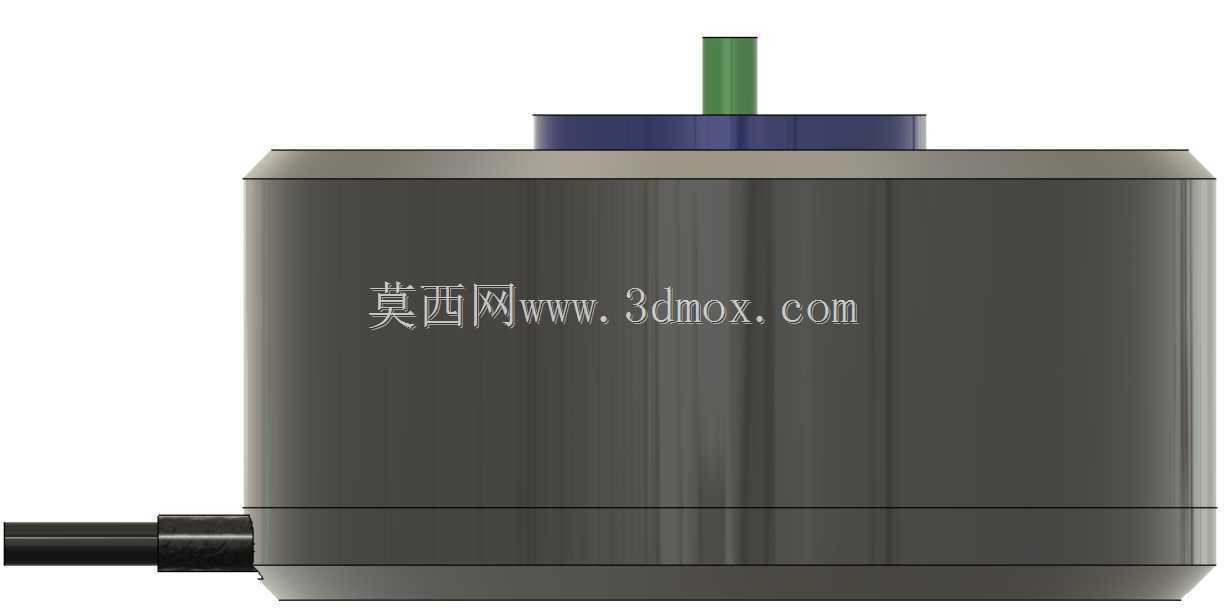

　　从安装边界来看，电机整体为正圆形扁平结构，最大外径覆盖了转子外壳的全部轮廓，安装时需要预留的径向空间略大于电机本体外径，避免转子转动时与周边结构件发生刮擦；轴向尺寸从定子基座的安装底面到转子端盖的顶面，整体厚度控制在较低水平，定子基座上预留的三个出线孔位对应三相动力线，出线方向沿电机切线方向引出，布线时可以顺着机臂或者设备安装面走线，不会额外占用轴向空间，动力线采用多股耐高温漆包线绞合结构，外层包裹绝缘护套，能够承受持续大电流工况下的发热，避免线损过高导致的动力衰减。

　　实际选型应用中，这类盘式无刷电机常被用于对重量敏感的动力场景，外壳采用高强度铝合金材质一体加工成型，既保证了转子结构的刚性，也能通过金属外壳将绕组工作产生的热量快速散发到空气中，长时间满负荷运行时绕组温升能够控制在合理区间，避免永磁体高温退磁的问题。定子铁芯采用高导磁率的硅钢片叠压而成，叠片之间做绝缘处理，降低涡流损耗，提升电机的能量转换效率；绕组的绕线方式采用集中式绕法，每个定子齿上的线圈匝数经过匹配计算，能够在目标转速区间内实现扭矩与转速的最优平衡，低速段扭矩输出充足，高速段不会出现明显的功率断崖。

　　在结构细节处理上，转子与定子之间的配合间隙控制在0.1mm以内，既保证转动时不会出现扫膛问题，也能最小化气隙磁阻，提升磁能利用率；中心轴承采用双轴承支撑结构，两个深沟球轴承分别布置在定子中心轴的上下两端，能够承受径向载荷与一定的轴向拉力，适配螺旋桨转动时产生的轴向气动载荷，延长轴承的使用寿命。端盖表面的品牌标识与参数标注采用激光蚀刻工艺，不会因为长期户外使用出现标识磨损脱落的问题，方便后期维护时快速识别电机参数。出线位置的线卡采用硬质塑料注塑成型，与电机外壳紧密贴合，能够对动力线根部起到应力释放作用，避免设备震动时线材根部反复弯折导致的断线问题，提升动力系统的环境适应性。
