阳光天空X4108s盘式无刷电机结构

　　这款盘式无刷动力部件，目前在多旋翼航拍无人机、小型垂直起降固定翼航模、轻量化巡检机器人动力轮组、桌面级小型云台驱动场景中有着极高的适配性，区别于传统圆柱式内转子无刷结构，它采用外转子盘式布局，能在相同重量下输出更大扭矩，适配大尺寸低转速螺旋桨，降低动力系统的整体电流负载，提升续航表现。从实际使用场景来看，这类结构的动力部件常被用于对重量敏感、对扭矩输出要求高的低空小型飞行器上，尤其是搭载轻量化拍摄设备的航拍机型，不需要搭配额外的减速齿轮组，直接驱动螺旋桨就能获得足够的拉力，减少了传动环节的能量损耗与机械故障点。

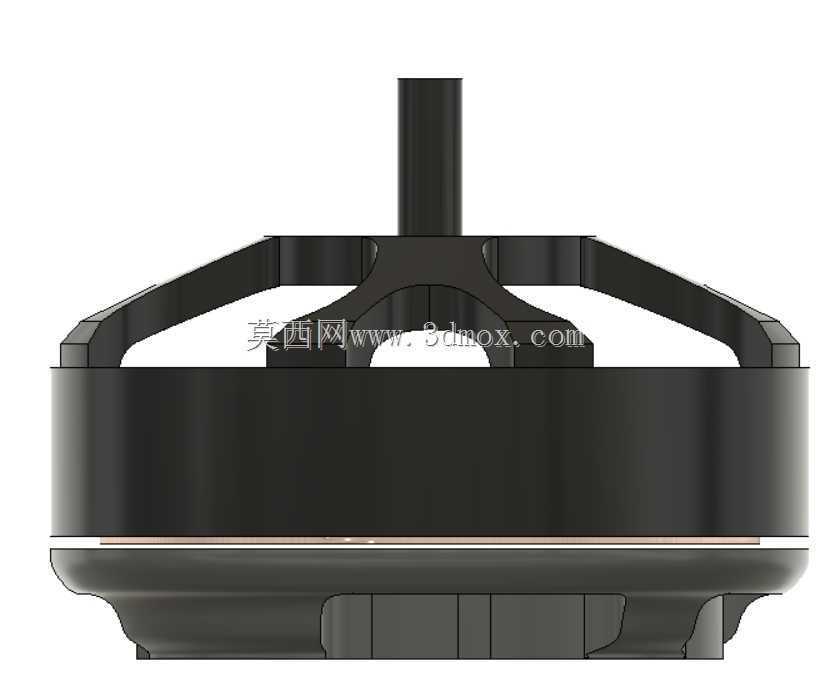

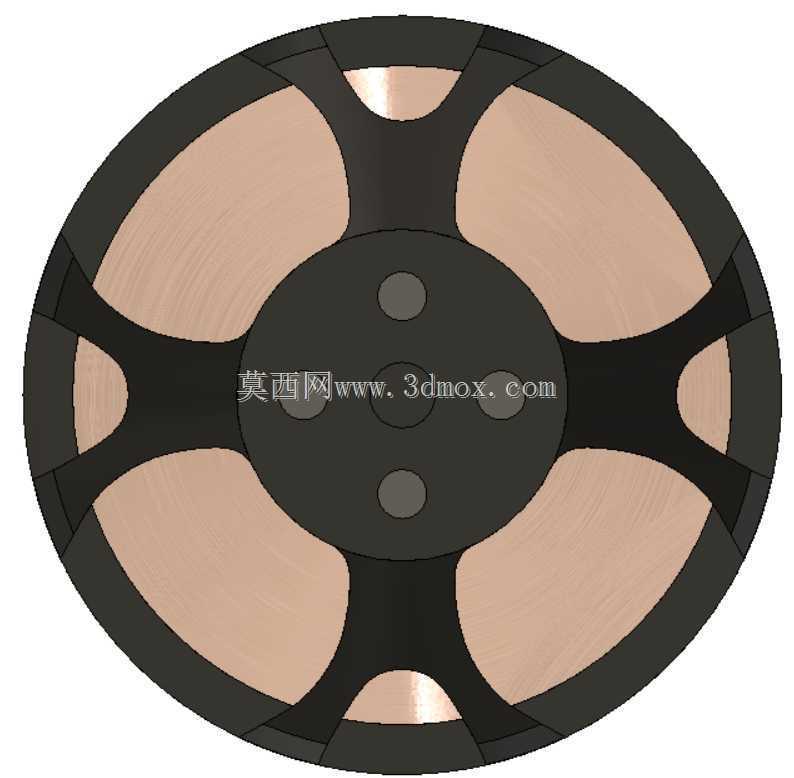

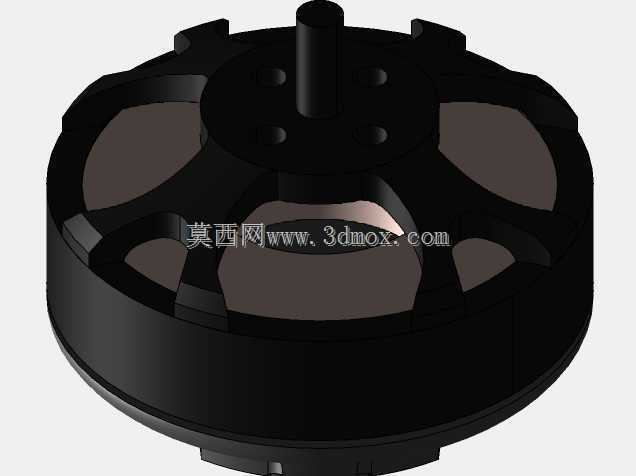

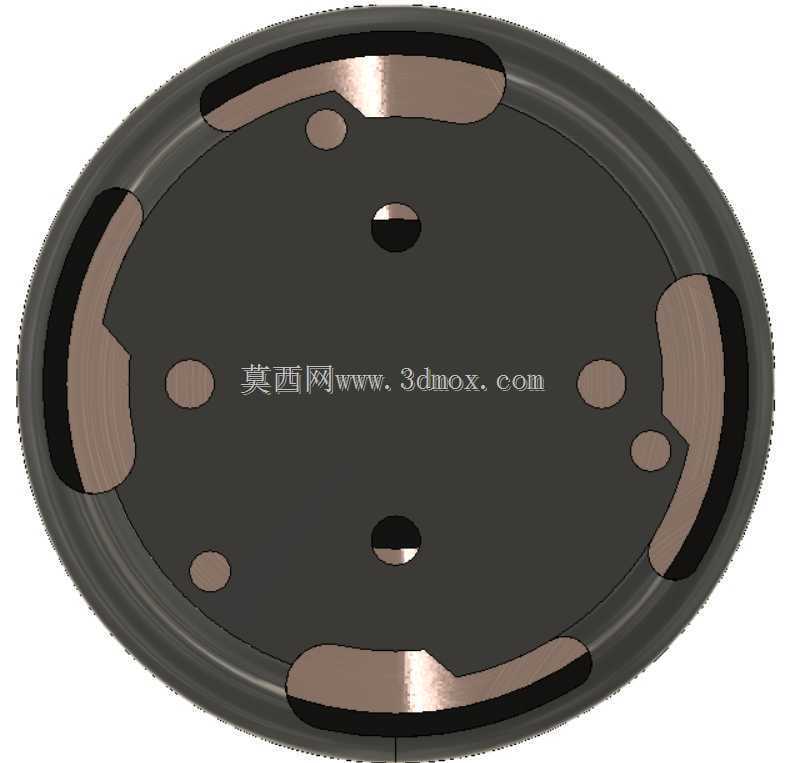

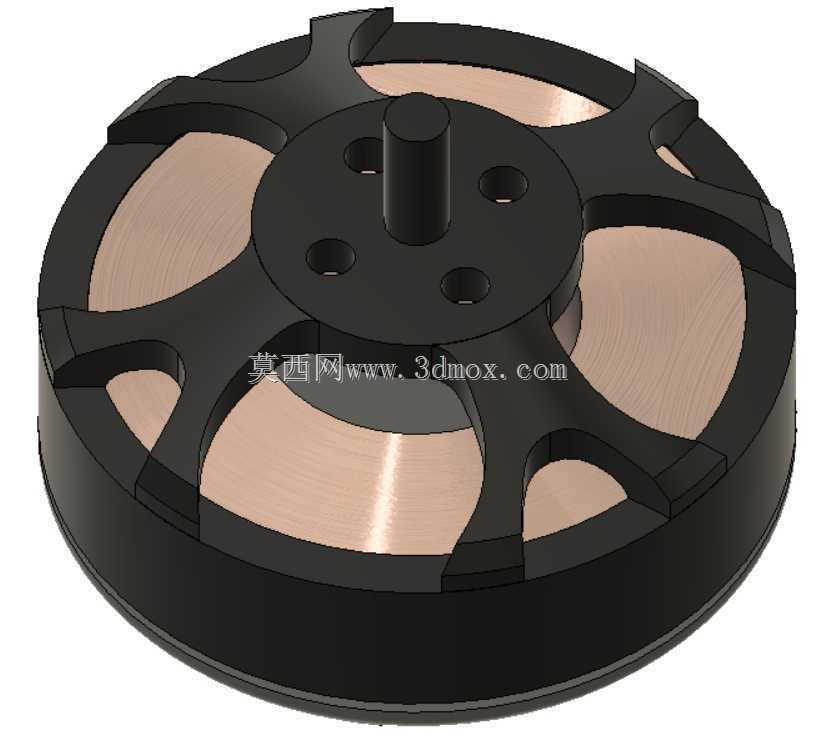

　　从结构设计逻辑来看，这款部件的外转子外壳采用辐条式镂空设计，并非单纯为了视觉效果，首先是在保证转子壳体结构强度的前提下，尽可能降低旋转部分的整体重量，减少转动惯量，让电机的动态响应速度更快，在飞行器做姿态调整时，动力输出能快速跟随飞控信号变化，避免响应滞后带来的姿态震荡；其次镂空结构能形成自然的空气流道，转子旋转时，气流可以直接穿过辐条间隙，带走定子绕组工作产生的热量，避免长时间大负载运行时绕组温度过高导致的退磁、效率下降问题。转子中心的凸台是与安装基座配合的定位结构，端面上均匀分布的四个安装孔，对应标准的航模电机安装孔位，能直接适配市面上多数主流的机臂安装座，不需要额外制作转接件，降低整机的装配复杂度。中心的凸轴是转子的旋转定位基准，与定子侧的轴承配合，保证转子旋转时的同轴度，避免高速旋转时出现动平衡偏差导致的震动问题。

　　从安装边界来看，这类盘式结构的轴向尺寸非常紧凑，在安装时不需要预留过长的轴向空间，对于机臂尺寸较薄的轻量化机型非常友好，径向尺寸的设计也充分考虑了大扭矩输出的需求，定子绕组的有效面积更大，铜线的填充率更高，能在相同电流下获得更强的磁场作用力。转子外壳内侧贴装的磁钢采用整环排布的瓦片式结构，每一片磁钢的充磁方向都经过精准匹配，保证气隙磁场的均匀性，降低转矩波动，让动力输出更线性，减少运行时的电磁噪音。在实际选型适配时，需要注意安装面的平面度公差，如果安装基座的平面度偏差过大，会导致轴承承受额外的侧向力，长时间运行会加速轴承磨损，缩短使用寿命；同时安装螺丝的拧入深度需要严格控制，不能过长触及内部的绕组线圈，避免造成绝缘层破损引发短路故障。

　　从功能特性上看，这类无刷结构没有碳刷与换向器的物理接触摩擦，运行时的机械磨损极小，只要做好轴承的定期润滑与防尘防水处理，使用寿命远高于有刷动力部件，而且运行时的电磁干扰更低，不会对机载的图传、飞控等敏感电子设备造成信号干扰。在结构建模过程中，需要重点关注转子与定子之间的气隙尺寸，气隙过大会降低磁场利用率，导致动力输出效率下降，气隙过小则容易在转子高速旋转时，因为加工公差或者受热膨胀出现扫膛问题，直接造成部件损坏；辐条部分的壁厚设计也需要经过强度校核，既要保证足够的刚度，避免高速旋转时因为离心力出现形变，又要尽可能控制重量，平衡强度与轻量化的需求。另外转子端面上的镂空减重孔位置，需要做动平衡配平考量，避免质量分布不均导致的高速震动，这类震动不仅会影响飞行器的飞行稳定性，还会传递到机载拍摄设备上，导致画面出现果冻效应，影响成像质量。在实际装配过程中，转子与定子的配合公差需要控制在合理范围，轴承的选型要兼顾径向承载能力与高速旋转时的低阻力特性，保证整体运行的顺畅度。
