打火机压电点火组件结构造型

　　该结构围绕一次性打火机及小型燃气点火器具中的压电点火组件展开，外观呈细长圆柱与方柱组合形态，外部由绝缘壳体、按压端、金属导向套、弹簧、击锤部位和输出端组成。建模时将内部冲击运动关系与外部装配边界同时表达，能够清楚看到压电陶瓷发生高压脉冲所需的机械触发路径，适合用于日用点火器具结构分析、教学演示以及小型机构方案参考。

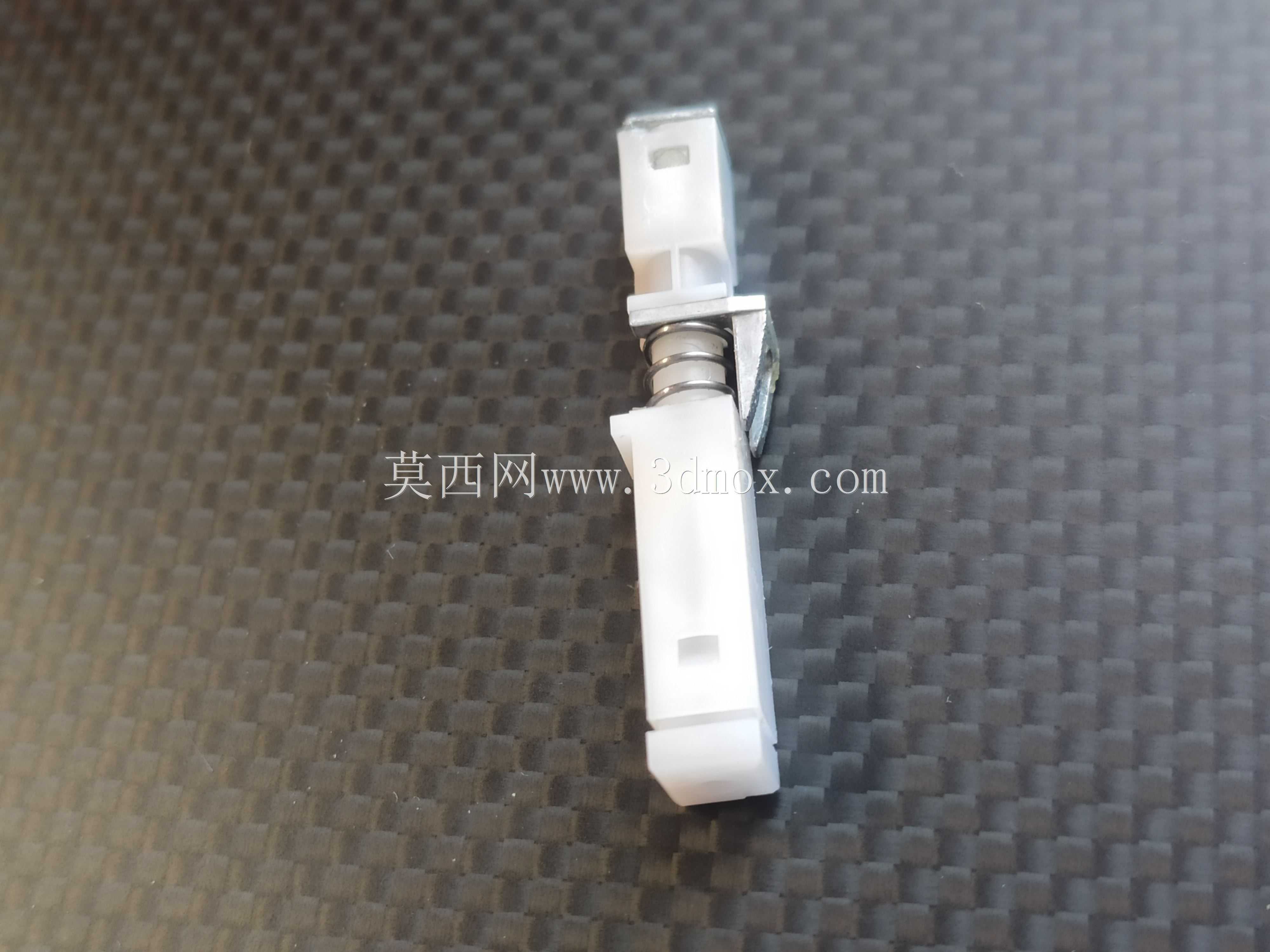

　　从实际使用场景看，这类组件主要安装在打火机、燃气灶具点火枪、便携式喷火枪等产品中。用户按压打火机按键时，外力通过壳体内部的传动件压缩储能弹簧；当机构越过触发位置后，弹簧快速释放，推动冲击块撞击压电陶瓷单元。压电材料在瞬时机械冲击下产生高压电脉冲，脉冲经导线或电极端引至燃气出口附近，与可燃气体形成电火花，从而完成点火。整个过程不需要电池，能量来自手指按压力与弹簧储能，因此结构紧凑、响应直接、成本较低，在大批量日用五金产品中应用十分普遍。

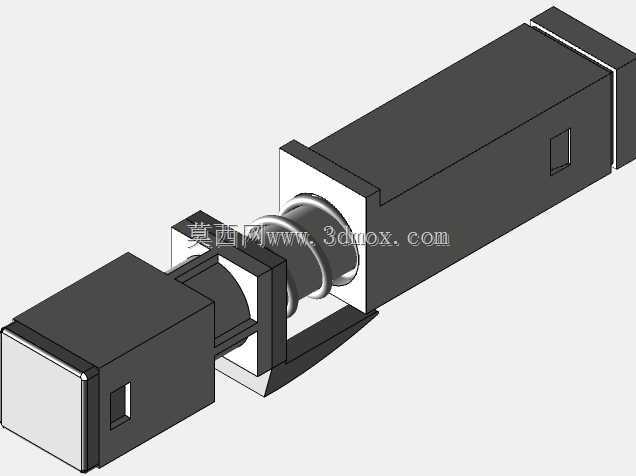

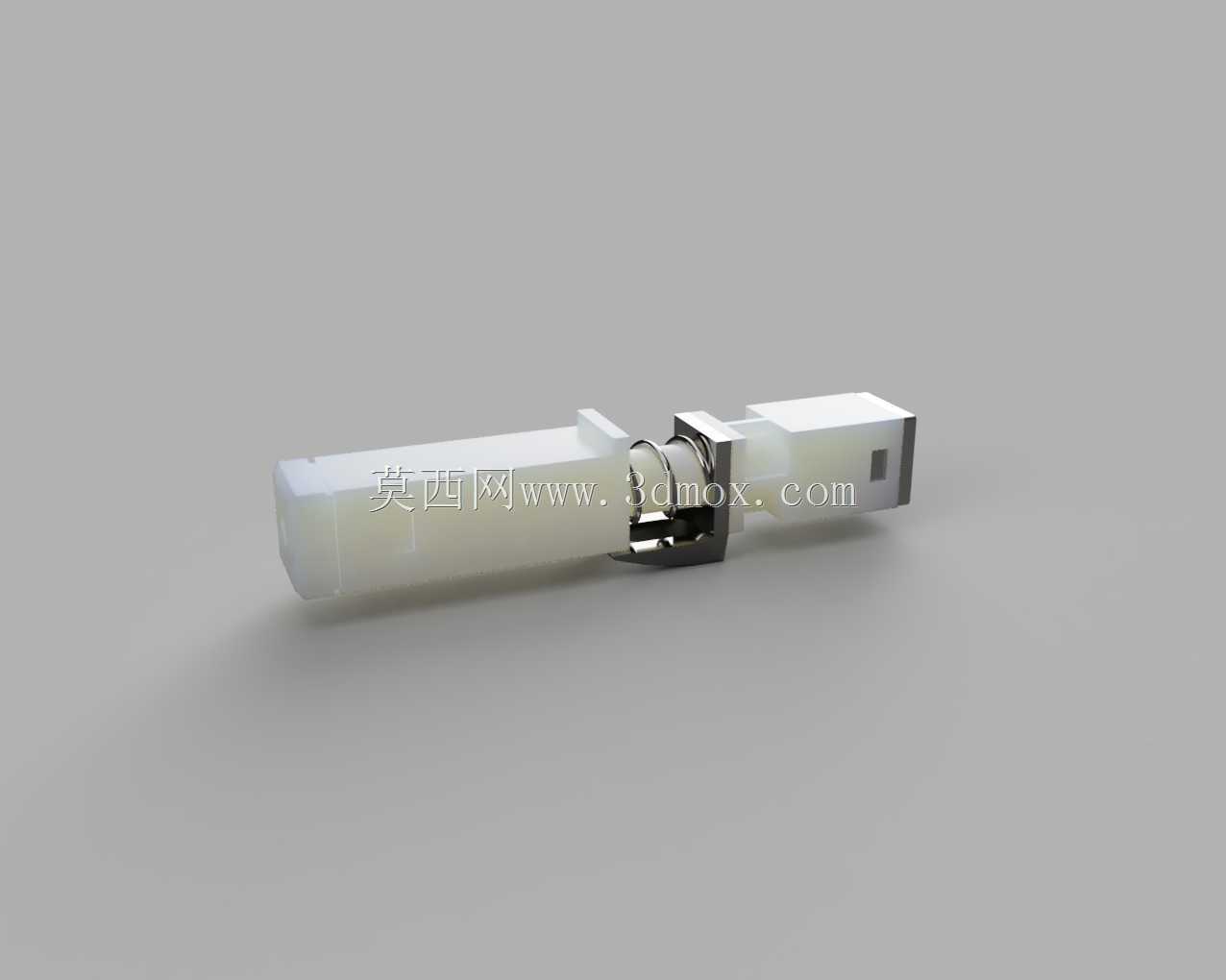

　　模型的外形设计体现了明显的功能分区。左端为较长的绝缘外壳，主要承担握持、容纳和导向作用，截面接近圆柱并带有局部平面，便于在打火机壳体内定位，防止装配后旋转错位。中部露出弹簧与金属连接段，是冲击机构的核心区域；弹簧外径、自由长度和压缩行程需要与按键力匹配，过软会导致击发能量不足，过硬则会增加按压手感负担。右端为较方正的输出与安装段，外形带有台阶和卡槽，可与打火机头部、导气管支架或电极固定位配合。

　　在结构设计思路上，压电点火器并不追求复杂传动，而是强调瞬时冲击、绝缘隔离和稳定回位。外壳需要把高压发生部位与用户手指接触区域隔开，同时为内部滑块提供直线导向；金属套既要承受冲击载荷，又要保证相关零件同轴度；弹簧在预压状态下装配，使按键未动作时机构保持稳定，按压到设定行程后再迅速释放。建模中若只表现外部塑料件，很难说明工作原理，因此该作品将中部机构局部剖开或外露，使弹簧、冲击块、连接套和输出端之间的相对位置更直观。

　　安装边界方面，该组件属于细长型嵌入式部件，轴向长度是布置时的主要约束。打火机壳体需要预留连续的直线通道，使点火器能够沿按压方向安装；右端输出部位应靠近燃气喷嘴和发火电极，电极间隙通常很小，过远会降低跳火可靠性，过近又可能影响燃气混合与火焰建立。外壳上的平面、台阶和端部方截面可作为防转结构，装配时不能只依靠外径圆柱面定位。中部金属段与塑料壳体的衔接处需要考虑冲击载荷传递，避免长期使用后出现开裂、松脱或导向偏斜。

　　对于三维结构设计人员，这类模型的参考价值在于把小型机构中的力流、运动方向和装配关系集中在一个有限空间内。按压端承受外部载荷，弹簧负责储能，冲击块完成能量释放，压电单元完成机械能到电能的转换，输出端则把高压脉冲送到点火位置。各零件虽然尺寸不大，但公差配合、行程控制和绝缘距离都会直接影响点火成功率。外观上简洁的塑料外壳内部，实际包含了导向、储能、触发、冲击、回位和高压输出等多个功能环节。

　　在产品开发或逆向分析时，可重点观察三段结构的衔接：长壳体提供容纳空间并决定安装方向；中部弹簧区域决定按压力与击发节奏；右端方形段负责定位和电极输出。若将其放入完整打火机总成中，还需要与按键、翘板、气阀、风罩和燃气喷嘴协同布置。点火器轴线应尽量与按键施力方向一致，减少侧向分力；输出电极与金属件之间要保持合适绝缘距离，防止高压沿非目标位置放电；回位过程中弹簧需让机构恢复到待击发状态，保证连续按压时动作一致。

　　该造型没有冗余装饰，几何特征均服务于装配和运动：圆柱段便于插入壳体，平面段用于限制转动，台阶段控制轴向位置，金属套增强冲击区域强度，端部结构则方便连接点火输出。通过该三维模型，可以较完整地理解压电点火组件从外部安装到内部击发的工程逻辑，也可为小型燃气点火装置的结构布局、零件选型和机构演示提供直接参考。
