全向移动麦克纳姆轮结构设计

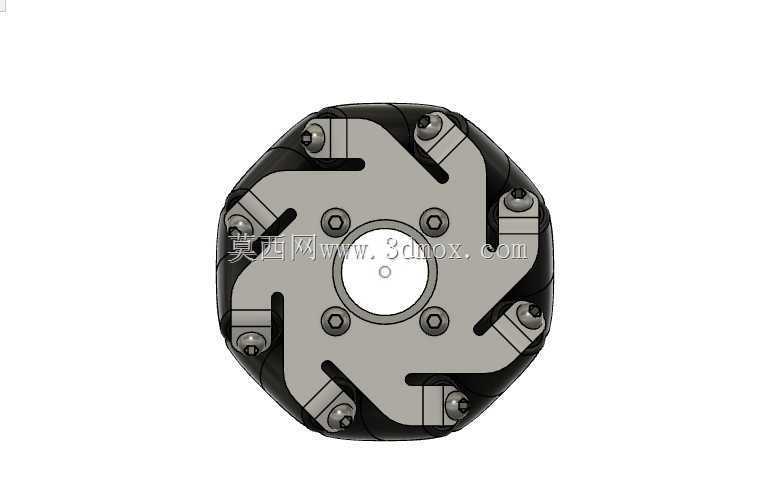

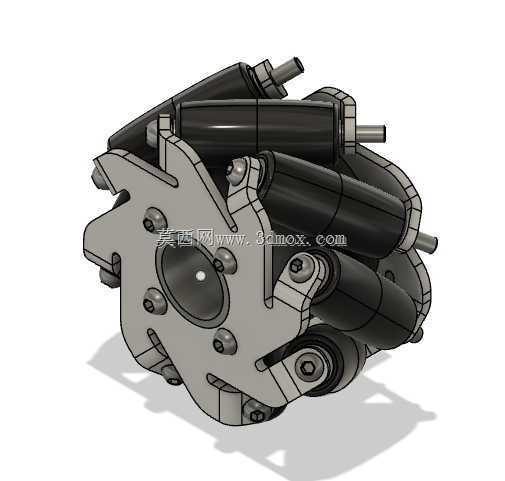

　　在车间窄通道AGV、仓储分拣转运平台、重载巡检机器人、特种作业移动底盘的设计场景中，常规转向轮受转弯半径限制，无法在局促空间内完成横移、斜行、原地回转等动作，麦克纳姆轮的布局应用恰好解决了这类空间受限场景下的移动痛点。这套轮组采用多辊子周向排布的经典结构，轮毂主体为辐板式安装结构，中心设置定位止口与螺栓安装孔，可直接匹配常规驱动电机的输出法兰，不需要额外设计转接支架就能完成动力对接。周向排布的辊子轴线与轮体主轴线呈固定夹角，每个辊子都自带独立的转动副，外圈采用高摩擦系数的包覆材质，既可以保证与地面接触时的附着力，也能在轮组受不同方向驱动力时，通过辊子的自转分解运动矢量，最终通过四个轮组的差速配合，实现平面内任意方向的移动动作。

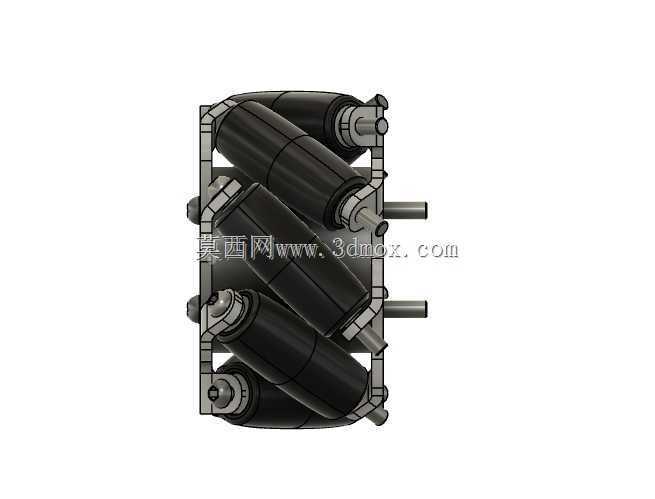

　　设计过程中首先要确认轮组的安装边界，轮体的径向尺寸决定了底盘的最小离地间隙，轴向安装尺寸需要和驱动桥的伸出长度匹配，轮毂上的安装孔位采用等节距圆周排布，适配市面上多数标准驱动单元的安装规格，不需要二次加工就能完成装配。辊子的排布经过错位优化，保证轮组转动过程中始终有至少两个辊子与地面接触，避免行走过程中出现颠簸、跳轮的问题，辊子的支撑轴采用内嵌式安装，两端通过紧固件与轮毂支架连接，既保证了辊子转动的同轴度，也能在辊子磨损后快速单独更换，不需要拆解整个轮组。轮体的主承载结构采用刚性支撑设计，可承受额定范围内的径向载荷，满足中轻型移动底盘的承载需求，辊子的外形采用鼓形修形，接触地面时为面接触而非线接触，既降低了行走时的接触压强，

　　减少地面材质的压损，也能提升行走过程的平稳性，避免小颗粒杂物卡入辊子间隙造成的卡滞。在实际选型应用中，这类轮组通常以四个为一组配套使用，安装时需要保证四个轮组的辊子夹角方向按照标准布局配置，通过控制系统给每个轮组分配不同的转速与转向，就能实现前行、横移、斜行、零半径转弯、复杂曲线行驶等多种移动模式，尤其适合在空间狭窄、走位精度要求高的作业场景使用，比如电子车间的物料转运AGV、仓储货架下的分拣机器人、狭小舱室内的巡检设备，都能通过这套轮组获得极强的移动灵活性。设计建模时需要重点关注辊子与轮毂的间隙控制，间隙过大会导致辊子晃动，行走时产生异响与精度偏差，间隙过小则容易在进入灰尘、碎屑后出现卡滞，同时要校核轮毂安装面的平面度，保证轮组安装后与驱动轴的垂直度，避免轮组偏磨导致的行走跑偏问题。轮组的整体结构没有冗余的复杂部件，所有转动副都做了防尘适配，可适配多数工业场景的地面环境，不需要额外增加复杂的防护结构就能稳定运行。
