四旋翼小型飞行器结构设计方案

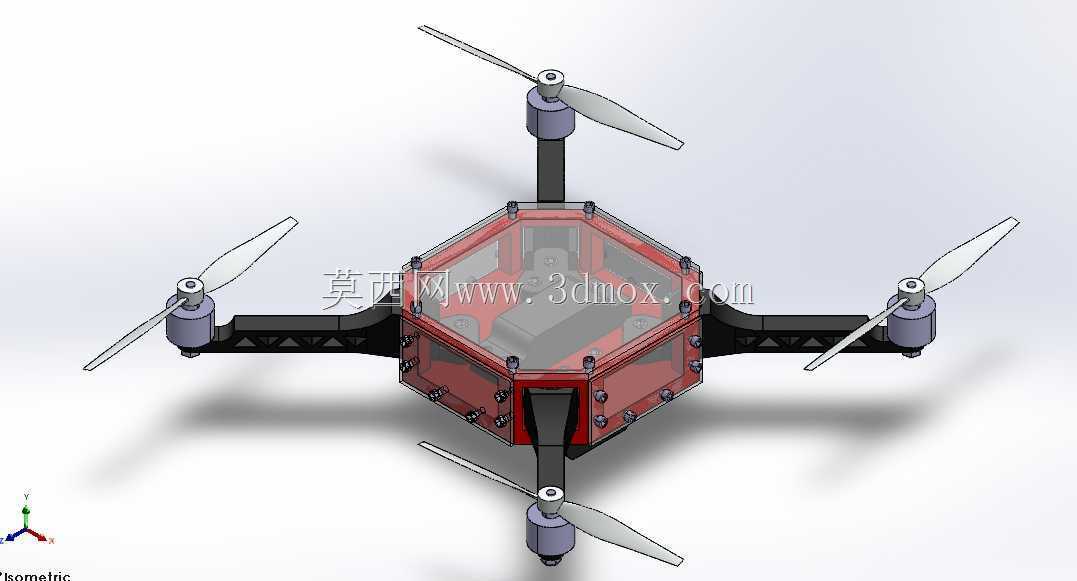

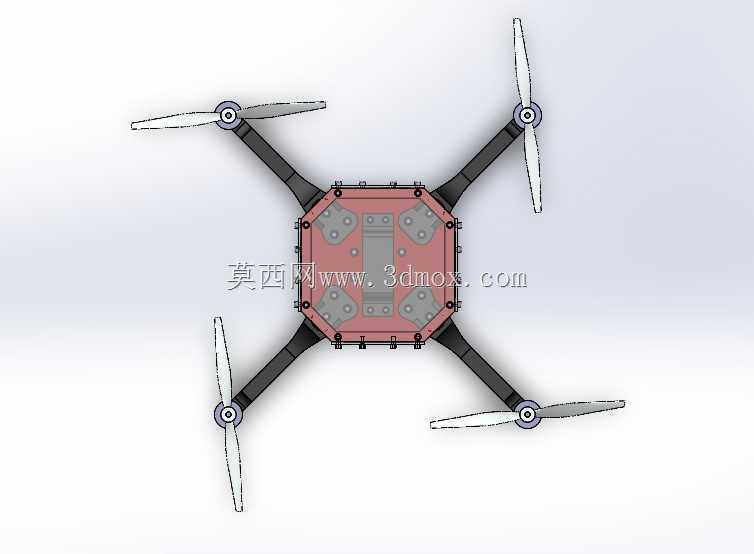

　　这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，日常可覆盖小范围场地测绘、园区巡检、轻量载荷航拍、农林小区域植保辅助等作业场景，区别于大载重工业级无人机，该机型主打便携性与易维护性，单手握持即可完成转场携带，适合单人作业的轻量化使用场景。从功能特性来看，整机采用正四边形旋翼布局，四个机臂沿中心机体等角度辐射分布，每个机臂末端独立安装动力单元，旋翼旋转平面保持同一水平高度，这种布局天然具备姿态控制冗余，单组动力出现异常时仍能通过飞控调整维持短时可控飞行，降低作业坠机风险。中心机体采用六边形框架结构，上下两层板件通过立柱连接形成封闭舱室，内部预留了飞控板、电池、信号接收机、轻量任务载荷的安装空间，

　　舱室边缘做了密封凸台设计，可阻挡日常作业中的浮尘、零星溅水进入舱内损坏电子元件，舱室顶部预留快拆盖板，无需拆解整机即可完成电池更换、飞控参数调试等日常维护操作。机臂与中心机体采用快拆式连接结构，连接处设计了定位销与锁紧卡扣，转场运输时可快速拆下四个机臂缩小收纳体积，作业时对准定位销扣紧卡扣即可完成组装，无需额外工具辅助，连接位置的导电触点同步集成在对接结构中，机臂安装到位后自动完成动力线路连通，避免了外露接线拉扯损坏的问题。旋翼部分采用两叶螺旋桨设计，桨叶与电机输出轴采用快拆桨座连接，桨叶根部做了加强筋结构，抵消高速旋转时的离心力形变，相邻机臂的桨叶旋转方向相反，抵消自旋扭矩保证飞行姿态稳定，桨叶下方的电机座预留了减震胶圈安装位，

　　可过滤电机高速旋转产生的高频振动，避免振动传递到中心舱内影响传感器精度。从设计思路层面，整机结构优先考虑易加工与易替换性，所有结构件均采用常规工程塑料注塑或板材切割即可加工，无复杂曲面异形结构，单个机臂、电机座、桨叶等易损件损坏时，可单独拆卸替换，无需更换整个机架，大幅降低后期使用维护成本。外形尺寸方面，机臂展开状态下旋翼尖端对向距离控制在450毫米以内，中心机体六边形对边距离为120毫米，机体整体高度（含起落架）为85毫米，收纳状态下拆除机臂后整体尺寸仅为14014090毫米，可放入普通双肩包的侧袋携带。安装边界上，中心舱内部有效安装空间为直径100毫米、高度40毫米的圆柱形区域，可兼容市面上绝大多数消费级飞控、

　　3S-4S航模锂电池、图传模块的安装尺寸，机臂末端电机座的安装孔位适配22系列、23系列外转子无刷电机的标准安装孔距，无需额外打孔改装即可直接装配通用动力配件，起落架高度预留30毫米净空，可搭载重量不超过200克的下置任务载荷，避免载荷起降时与地面发生剐蹭。结构强度层面，机臂采用碳纤维复合板材加工，在保证120毫米单臂长度的前提下，机臂末端最大形变量控制在2毫米以内，避免大机动飞行时机臂形变导致桨叶打桨，中心机体框架采用ABS工程塑料注塑成型，连接位置的壁厚做了加厚处理，1米高度自由落体坠落到硬质地面时，框架结构不会出现开裂损坏，仅可能出现外部划痕，可满足日常作业中的抗摔需求。整机重心设计严格控制在中心舱几何中心位置，电池安装位设计在中心舱最下方，降低整机重心高度，提升飞行姿态稳定性，减少飞控的姿态修正量，间接延长续航时间。
