自行车前轮固定用下部叉形支架结构

项目分类:自行车 发布时间:2023-11-23 ID:717907
  • 自行车前轮固定用下部叉形支架结构

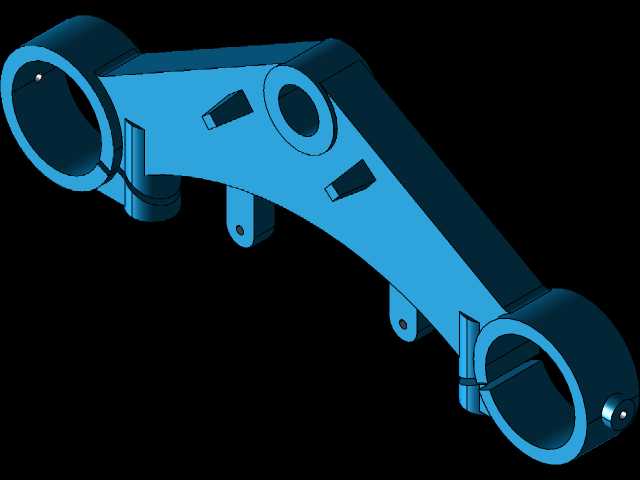

  在两轮代步工具的结构体系里,前叉下部支架是承担前轮定位、载荷传递的核心受力构件,日常骑行过程中,路面传递的竖向冲击、转向过程中的横向力矩、制动时的纵向载荷,都会先作用在前轮轮轴位置,再通过这个下部支架传递到前叉立管、车架主体结构上,其结构合理性直接决定骑行的操控稳定性与结构耐久度。从实际应用场景来看,这类支架不仅适配普通城市通勤自行车,在山地车、折叠车、电动助力自行车的前叉总成中,这类叉形下部支撑结构都是必不可少的承载部件,不同车型的载荷需求差异,会直接影响支架的壁厚设计、加强筋布局以及安装孔位的公差设定。

  从结构功能特性来看,这个支架采用两端大直径轴套配合弧形主梁的结构形式,两端的环形轴套分别对应前叉立管连接端与前轮轮轴安装端,轴套的内孔精度直接决定转动副的配合间隙——如果间隙过大,转向过程中会出现旷量,高速骑行时容易出现车头抖动的安全隐患;如果间隙过小,装配时会出现压装困难,长期使用过程中也容易因为应力集中出现轴套开裂的问题。主梁部分采用变截面弧形设计,并非等径直杆结构,这种设计一方面是为了避让前轮转动过程中的轮胎外轮廓,避免转向最大角度时支架与轮胎胎侧发生剐蹭,另一方面弧形的力传导路径可以更好地分散路面冲击载荷,相比直杆结构能降低应力集中系数,在同等重量下获得更高的结构强度。

  在设计思路层面,这类支架的建模过程首先要确定核心安装边界:首先是两端轴套的中心距,这个尺寸直接决定前轮的安装位置,影响整车的轴距参数,轴距过短会导致骑行时转向过于灵活、高速稳定性差,轴距过长则会增大转弯半径,影响低速操控灵活性。其次是轴套的内孔直径,上端轴套需要匹配前叉立管的配合尺寸,下端轴套需要匹配前轮轮轴的直径,两个轴套的轴线平行度公差需要控制在合理范围内,否则装配后会出现前轮偏摆,增加轮组的滚动阻力,也会加速轴承的磨损。主梁上设置的两处三角形加强筋,位置对应载荷传递的核心路径,也就是骑行制动时应力最集中的区域,加强筋的厚度不需要过大,否则会额外增加零件重量,只需要在应力集中区域提升截面模量,就能在轻量化的前提下满足强度要求。支架上预留的两个小型凸耳安装孔,是用来固定刹车卡钳或者挡泥板支架的,孔位的位置度需要严格控制,否则会出现刹车安装后蹭碟、挡泥板与轮胎干涉的问题。

  从安装边界来看,设计时需要预留足够的装配操作空间,下端轴套的端面需要留出轮轴锁紧螺母的安装位置,上端轴套需要考虑与前叉上管、碗组部件的配合余量,支架的整体外轮廓不能超出前叉总成的设计宽度,避免整车装配后与脚踏部件、车把转向部件发生运动干涉。在实际建模过程中,所有的棱边都做了圆角过渡处理,没有尖锐的直角结构,这不仅是为了降低加工过程中的应力集中,也避免装配和维护过程中尖锐边角划伤操作人员。这类支架如果采用金属材质加工,多采用锻造后机加工的工艺,建模时的拔模角度、圆角参数都需要匹配锻造工艺的要求,如果是采用碳纤维复合材料成型,建模时还要考虑铺层的方向,顺着载荷传递方向布置纤维层,最大化发挥材料的强度优势。

  很多初级建模人员在设计这类支架时,容易只关注外观的弧形造型,忽略实际的受力路径和安装干涉问题,比如把主梁的弧度做的过大,导致整体结构刚度不足,骑行时出现支架形变影响转向精度;或者没有预留足够的轮胎避让空间,打满方向时轮胎剐蹭支架;还有的会把加强筋设置在非受力区域,既增加了零件重量,又没有起到提升强度的作用。真正面向实际生产的三维建模,需要把每一个尺寸和结构都对应到实际的装配需求、受力需求、工艺需求,不能只追求视觉上的造型效果。这个下部支架的结构看似简单,实则每一处的截面变化、每一个孔位的位置、每一处圆角的大小,都经过了实际使用场景的验证,是兼顾强度、重量、装配便利性的成熟结构形式。
