小型探空实验用箭体结构设计

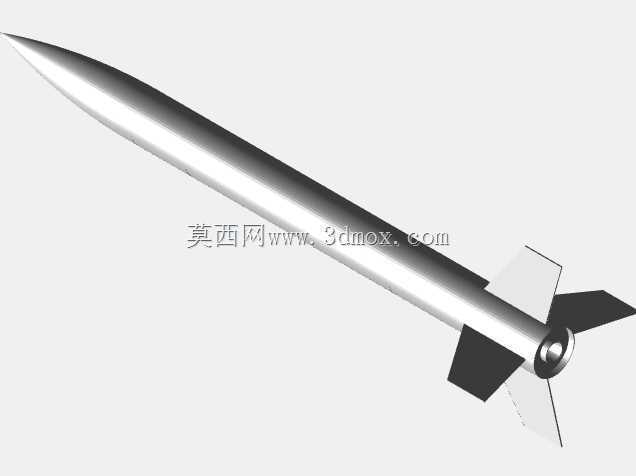

　　这款箭体结构主要面向低空大气探测试验、高校航空航天教学实践以及小型载荷搭载验证场景使用，整体采用旋成体气动布局，头部为尖锥形设计，能够在亚音速飞行阶段有效降低头部激波阻力，减少飞行过程中的气动损耗，保证初始爬升阶段的轨迹稳定性。箭体主体为等直径圆柱段，总长1.35米，其中动力段预留了直径38毫米、长度300毫米的发动机安装座，安装座采用台阶式定位结构，与箭体内壁通过周向均布的径向凸台实现限位，不需要额外粘接即可完成发动机的轴向固定，同时预留了点火线路的穿线通道，通道位置避开箭体主承力路径，避免线路挤压破损。箭体中部设置的载荷舱段内径10厘米、有效长度15厘米，舱段采用快拆式卡箍连接结构，和前后箭体段对接时，

　　通过端面的密封圈实现舱内密封，能够避免飞行过程中气流灌入舱内影响搭载的电子设备工作，舱段内壁预留了M3规格的安装螺孔阵列，可根据搭载需求固定温湿度采集模块、高度计、微型航拍摄像头或者小型试验载荷，螺孔阵列的间距统一为10毫米，适配市面上绝大多数通用小型电子模块的安装孔位，不需要额外打孔改造即可完成载荷固定。尾部的四片尾翼采用对称切尖梯形布局，翼面和箭体轴线呈0度安装角，避免飞行过程中产生额外的滚转力矩，尾翼根部和箭体的连接采用嵌入式安装结构，翼根插入箭体预设的安装槽后，通过端面的定位销完成周向固定，能够承受飞行过程中最大15g的气动过载，不会出现翼面脱落或者变形的问题。尾段同时设置了发动机喷管的定位台阶，

　　能够保证喷管轴线和箭体轴线的同轴度控制在0.1毫米以内，避免推力偏心导致的飞行轨迹偏移。在结构设计过程中，整体壁厚统一设置为2毫米，在保证箭体整体结构刚度的前提下尽可能降低结构自重，箭体各段的对接端面都设计了定位止口，对接后同轴度误差不超过0.05毫米，能够减少飞行过程中的气动偏航力矩。这款箭体的安装边界清晰，所有连接结构都采用标准化尺寸设计，不需要定制专用工装即可完成全箭的组装和拆解，日常存放时可以拆分为头锥、载荷舱、动力段、尾段四个部分，拆分后单段最大长度不超过450毫米，便于携带和运输。在教学场景中，这款结构可以作为空气动力学课程的实操载体，学生可以通过调整尾翼安装角、更换不同规格的发动机来验证不同参数对飞行轨迹的影响；

　　在小型探测试验场景中，搭载对应的传感器后，可以完成0-500米高度范围内的近地大气参数采集，载荷舱的快拆结构能够在回收后快速取出存储设备读取数据，不需要破坏箭体结构。结构设计阶段充分考虑了回收复用的需求，箭体主体采用抗冲击结构设计，在配备降落伞回收系统的前提下，正常着陆冲击不会造成主体结构变形，更换发动机后即可重复执行飞行任务，尾翼作为易损件采用单独模块化设计，出现损坏后可以单独更换单片尾翼，不需要整体更换尾部结构，有效降低使用成本。箭体头部的尖锥段内部预留了配重安装腔，可以根据全箭的重心位置调整配重块的安装位置，保证全箭重心位于压心之前一个箭体直径的距离，满足箭体飞行的静稳定要求，配重腔采用螺纹端盖密封，调整配重时不需要拆解其他舱段，操作便捷。
