带摇杆三按键手持游戏操控手柄结构设计

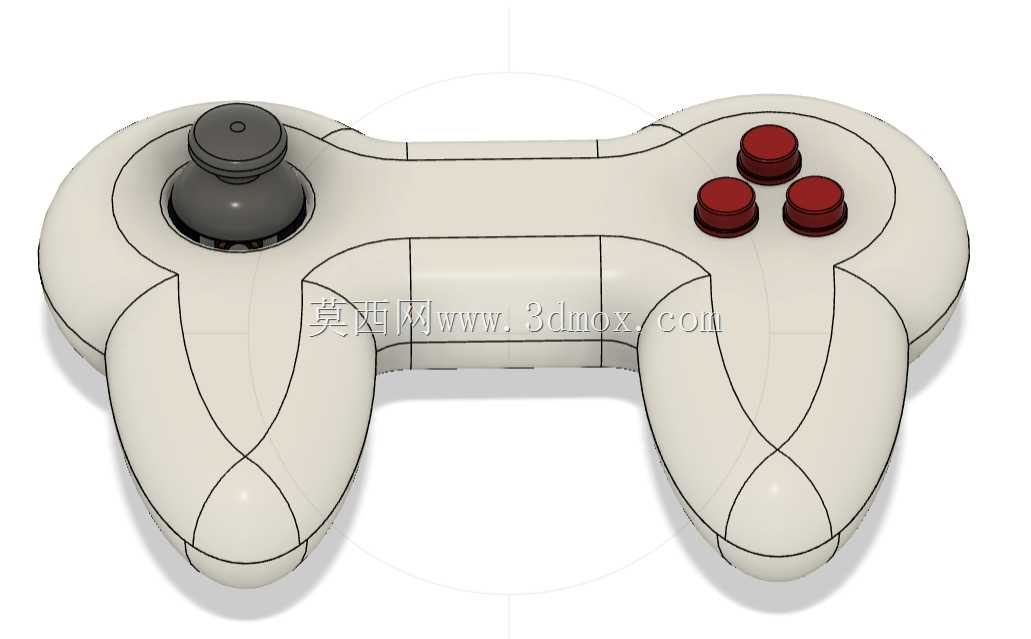

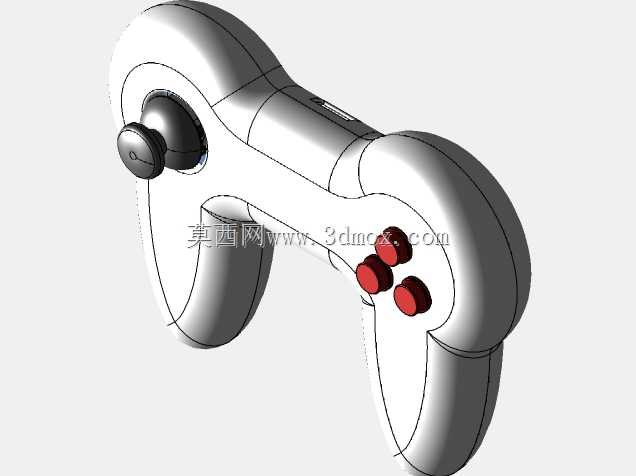

　　这款手持操控装置的结构设计，核心围绕长时间单手握持的人机工程需求展开，整体轮廓采用对称式弧形收腰造型，握持区域的曲面弧度贴合成年用户手掌自然弯曲的形态，虎口接触位置做了加厚圆角过渡，避免长时间握持产生的硌手压痕，两侧握柄的宽度控制在62mm，适配绝大多数成年用户的掌宽范围，整体纵向长度145mm，横向握持跨度110mm，握持状态下手指自然落点刚好覆盖所有操作元件，无需刻意挪动手掌即可完成全部操作。左侧设置的大尺寸摇杆采用下沉式安装结构，摇杆基座嵌入上壳内部8mm，突出壳体表面的操作高度为12mm，摇杆帽表面做了内凹防滑纹理，拇指搭放时能自然贴合指腹曲面，摇杆的摆动角度范围设置为正负25度，

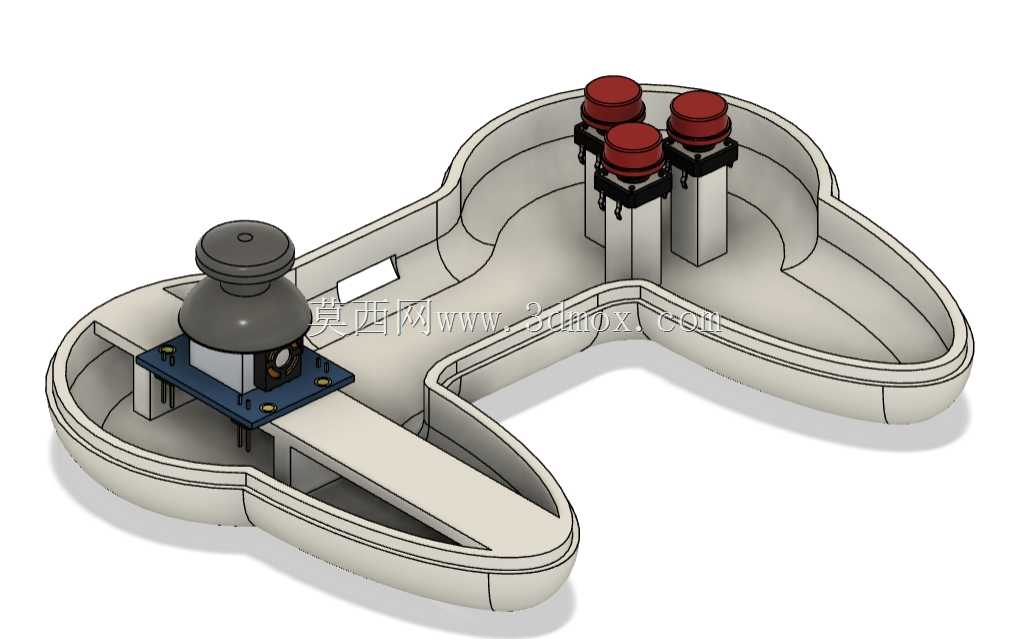

　　预留足够的行程反馈同时避免过度摆动导致的结构干涉，摇杆下方的壳体位置做了微凸支撑台，拇指操作摇杆时可以依托支撑台缓解长时间操作的疲劳感。右侧排布的三个操作按键采用等边三角形布局，按键中心间距18mm，刚好匹配食指指尖的点按活动范围，按键采用圆柱形凸台结构，突出壳体表面5mm，按键行程设置为2mm，触发压力控制在1.2N，兼顾点按的反馈清晰度与长时间操作的舒适度，按键边缘做了R1.5的圆角处理，避免频繁点按磨损指腹。壳体采用上下壳扣合的装配结构，分型线设置在壳体侧面最大轮廓位置，既方便内部电路板、电池、传感元件的安装排布，也能保证合模后外观面的完整性，上下壳的连接采用卡扣加螺丝的组合固定方式，握持区域不设置外露螺丝孔，

　　保证握持触感的顺滑，壳体壁厚均匀控制在2mm，所有内部筋位厚度不超过1.2mm，避免注塑生产时出现缩痕影响外观。这款操控装置可适配小型工业设备的近距离手动操控场景，也可作为虚拟仿真训练系统的手持交互终端，在工业模拟操作、小型移动设备遥控、体感交互装置等场景中都能适配，结构设计上预留了内部电路板的安装空间，按键与摇杆的安装位置都设置了定位柱与限位筋，装配时无需额外调整即可保证操作元件的位置精度，壳体内部预留了走线槽与电池仓位置，可根据不同的功能需求更换内置的传感模块与通讯模块，不需要改动外部壳体结构即可实现不同功能的拓展。整体结构没有冗余的装饰性特征，所有曲面造型都服务于握持手感与操作便利性，外轮廓没有尖锐棱角，

　　所有外露边缘都做了R2以上的圆角处理，日常使用中不会划伤手部，壳体的结构强度满足1.2米高度自由跌落的使用要求，内部筋位的排布既提升了壳体的抗形变能力，也不会额外增加整体重量，整机装配完成后的重量控制在180g以内，长时间单手握持不会产生明显的负重感。
