探空火箭用圆柱形卫星部署装置结构设计

　　这套圆柱形卫星部署装置是配套探空火箭使用的箭载载荷释放机构，主要适配亚轨道探空任务中微纳卫星的高空投放需求，区别于传统大型运载火箭的多星部署器，该装置整体采用同轴圆柱构型，完全贴合探空火箭的箭体内部安装边界，不需要额外对箭体舱段进行大改，可直接适配直径200mm级的探空火箭载荷舱安装空间，整体轴向长度控制在450mm以内，安装时通过底部法兰与箭体承力结构连接，连接孔位采用均布设计，可兼容多数现役探空火箭的载荷安装接口，不需要重新设计转接结构。

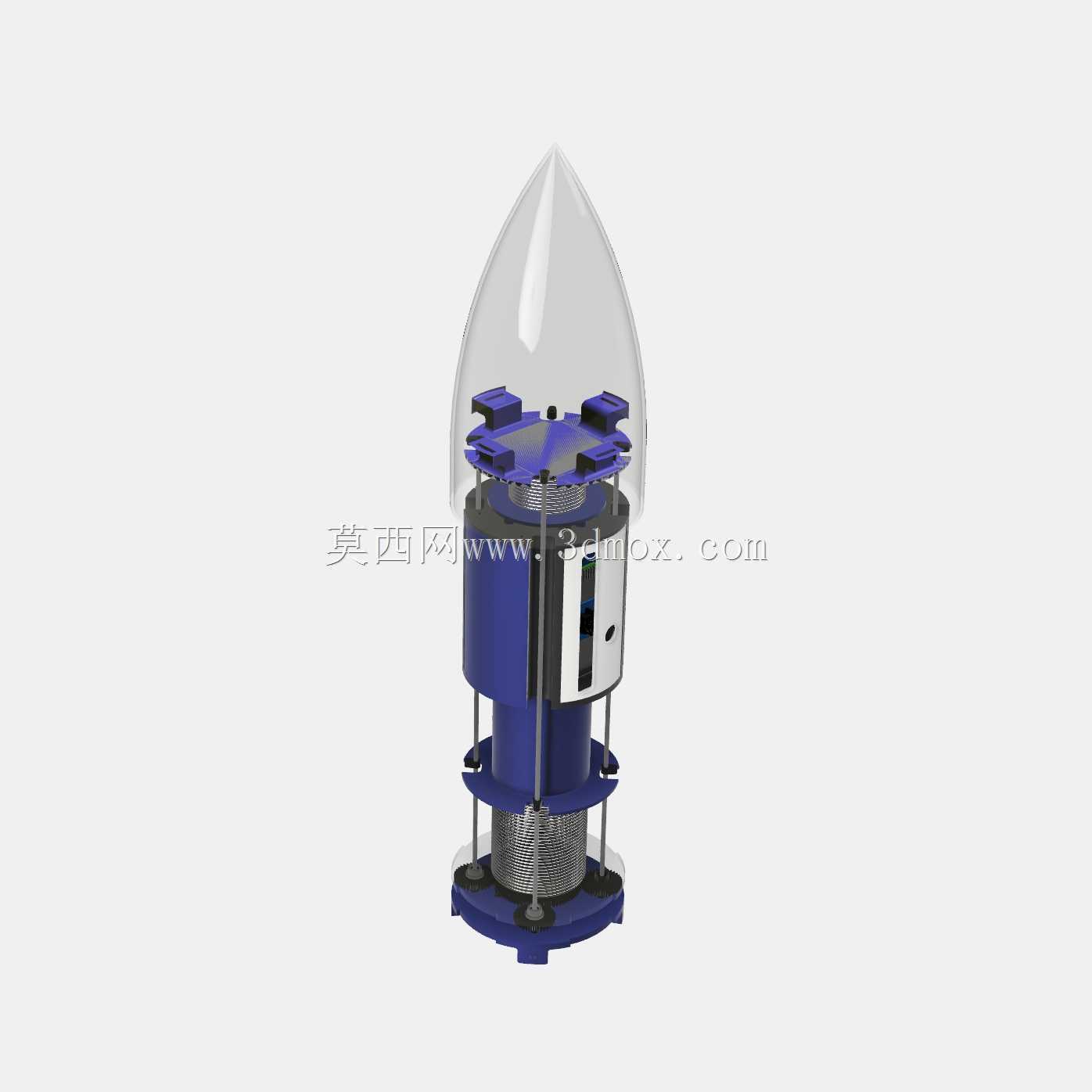

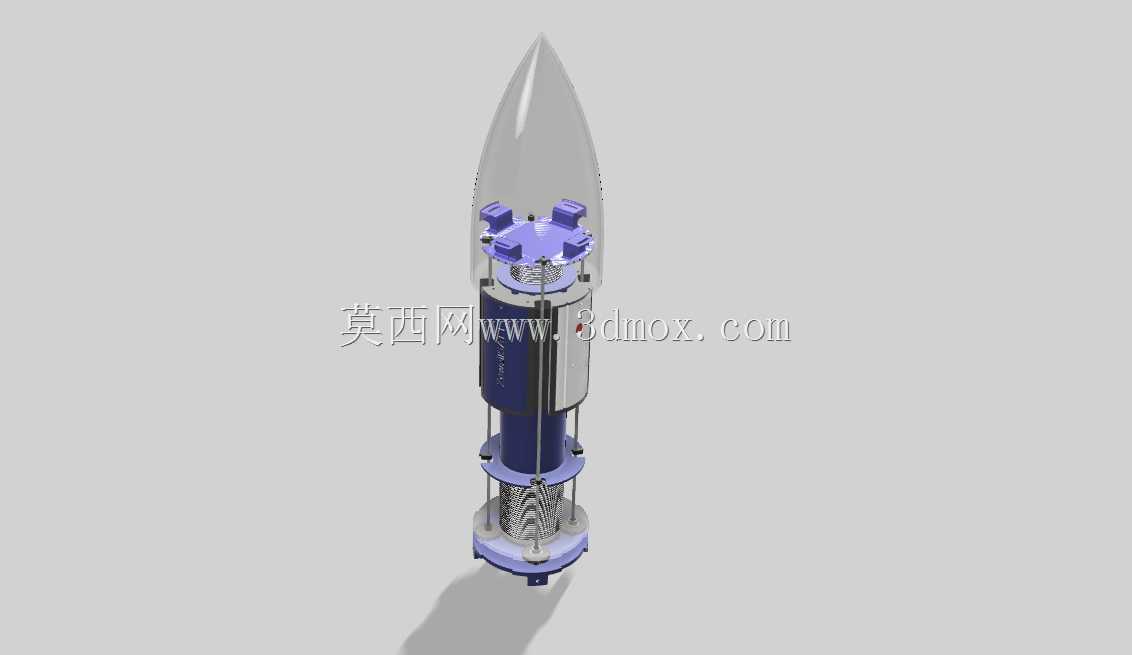

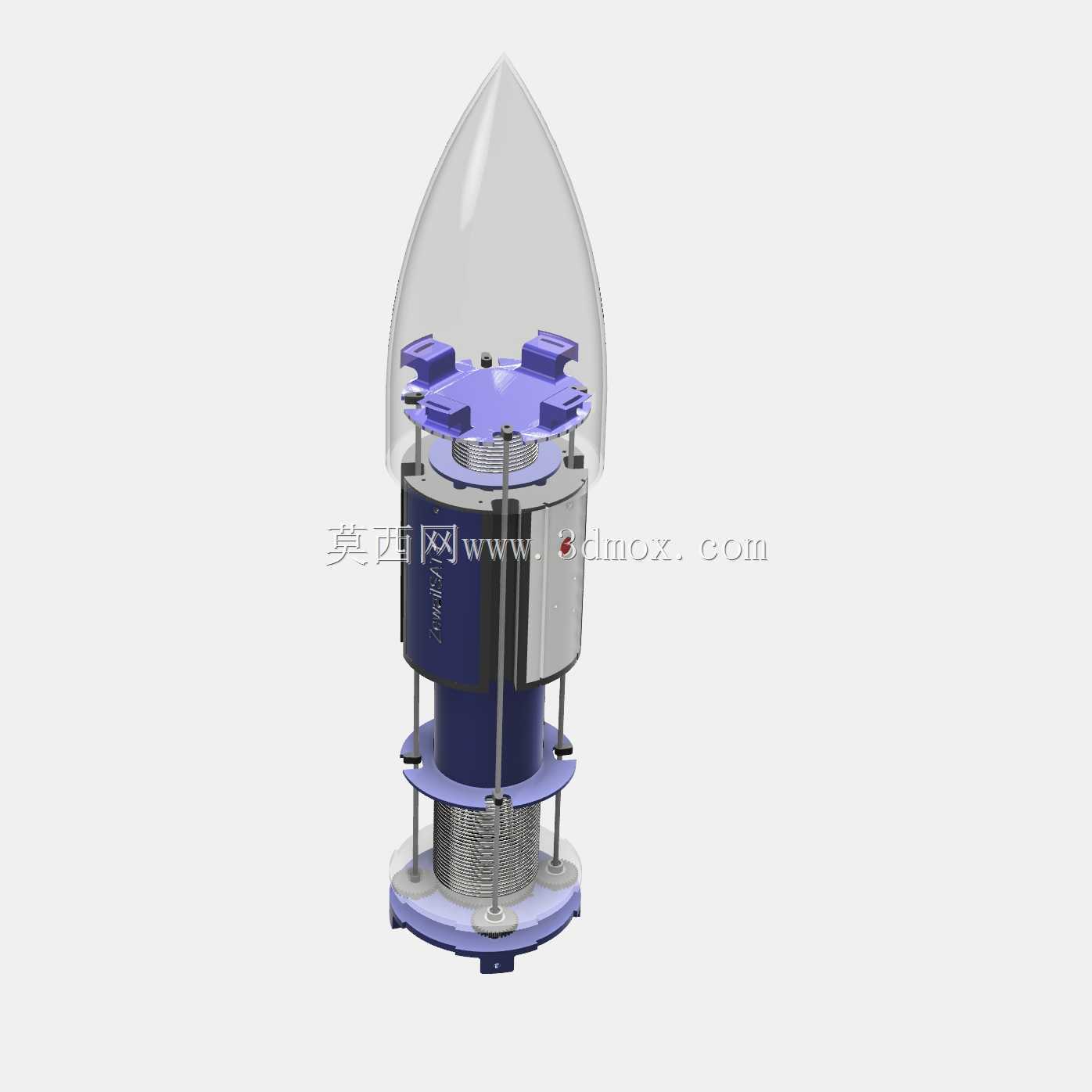

　　从功能逻辑上看，该装置的核心作用是在火箭抵达预设开舱高度后，完成卫星与连接降落伞的同步弹出，保证卫星出舱过程中姿态稳定，不会与箭体发生碰撞，同时降落伞的连接挂点在弹出瞬间自动锁止，避免伞绳与卫星结构、部署器本体发生缠绕。装置上部采用透明整流罩构型，一方面可以在地面总装阶段直观观察内部卫星的固定状态，减少总装检测时的拆解工作量，另一方面整流罩采用钝头锥形设计，在弹出过程中可以降低空气阻力对出舱轨迹的干扰，保证卫星沿箭体轴向顺利出舱。

　　结构设计上，装置整体分为三个功能段：顶部的整流罩导向段、中部的卫星装载舱段、底部的弹出动力与伞舱集成段。中部装载舱的内壁设置有三条均布的导向滑轨，卫星外侧对应设置有导向滑块，弹出过程中滑块沿滑轨滑动，约束卫星的周向转动自由度，保证出舱姿态的轴向一致性；滑轨采用聚四氟乙烯涂层处理，降低滑动摩擦阻力，同时避免金属摩擦产生的碎屑污染卫星光学载荷表面。底部弹出机构采用压缩弹簧作为动力源，相比火工品弹出方案，弹簧驱动的方案不需要额外设置点火线路，总装测试阶段可以反复进行弹出试验验证可靠性，不会产生火工品的存储、运输安全风险，弹簧的预紧力经过匹配计算，可将总质量不超过3kg的微纳卫星以2.5m/s左右的相对速度弹出，既保证弹出后卫星与箭体有足够的安全距离，又不会因为弹出冲击力过大损坏卫星内部的精密元器件。

　　伞舱集成在弹出机构的下部，降落伞采用折叠式包装，伞绳通过可脱落的绑扎带固定在舱体内壁，当卫星被弹出至设定行程时，绑扎带在拉力作用下自动断裂，降落伞随卫星一同被拉出舱体，拉出过程中伞绳按预设顺序展开，避免出现伞绳缠绕、伞衣无法正常充气的故障。装置的连接挂点设置在弹出座的中心位置，挂点采用旋转铰结构，允许卫星出舱后在伞绳拉力作用下自由调整姿态，不会因为挂点的刚性约束导致伞衣受力不均。

　　在安装边界的适配设计上，装置的所有外伸结构都控制在圆柱包络面以内，没有突出的管路、线路接头，整体外圆的尺寸公差控制在h7级别，与箭体载荷舱的内壁间隙保持在1.5-2mm之间，既方便总装时的舱段对接，又不会因为间隙过大导致飞行过程中装置在舱内发生晃动。装置的电气接口仅保留一个行程开关触点，用于给箭载飞控系统反馈装置的锁定、解锁状态，不需要额外的供电、通讯线路，整体接线逻辑简单，可大幅降低箭上电气系统的设计复杂度。

　　实际应用场景中，这类部署装置主要服务于高校、商业航天团队的亚轨道探空试验任务，这类任务通常不需要将卫星送入预定轨道，仅需要在高空完成卫星的短时功能验证、空间环境探测试验，采用这类轻量化的圆柱形部署装置，相比传统的立方星部署器，整体结构重量降低40%以上，可以有效提升探空火箭的有效载荷搭载能力，同时装置的结构组成简单，没有复杂的火工品、伺服驱动部件，生产制造成本更低，总装测试流程更简便，非常适合短周期、低成本的探空试验任务使用。设计过程中也充分考虑了重复使用的需求，完成一次飞行试验后，只需要更换弹出弹簧、整流罩密封件，重新折叠包装降落伞，就可以再次投入下一次试验使用，不需要整体更换装置本体，可进一步降低试验任务的综合成本。

　　结构强度校核方面，装置整体采用铝合金作为主结构材料，关键受力部位采用不锈钢嵌件加强，可承受15g的轴向飞行过载，完全覆盖探空火箭主动段的过载范围，不会在飞行过程中出现结构变形、零件脱落的问题。所有连接螺钉都采用防松胶处理加机械防松保险，避免火箭飞行过程中的振动导致螺钉松动，装置的表面采用硬质阳极氧化处理，具备一定的防潮、防盐雾能力，可适应沿海发射场的地面存储环境。
