四旋翼无人机一体化中心机架结构设计

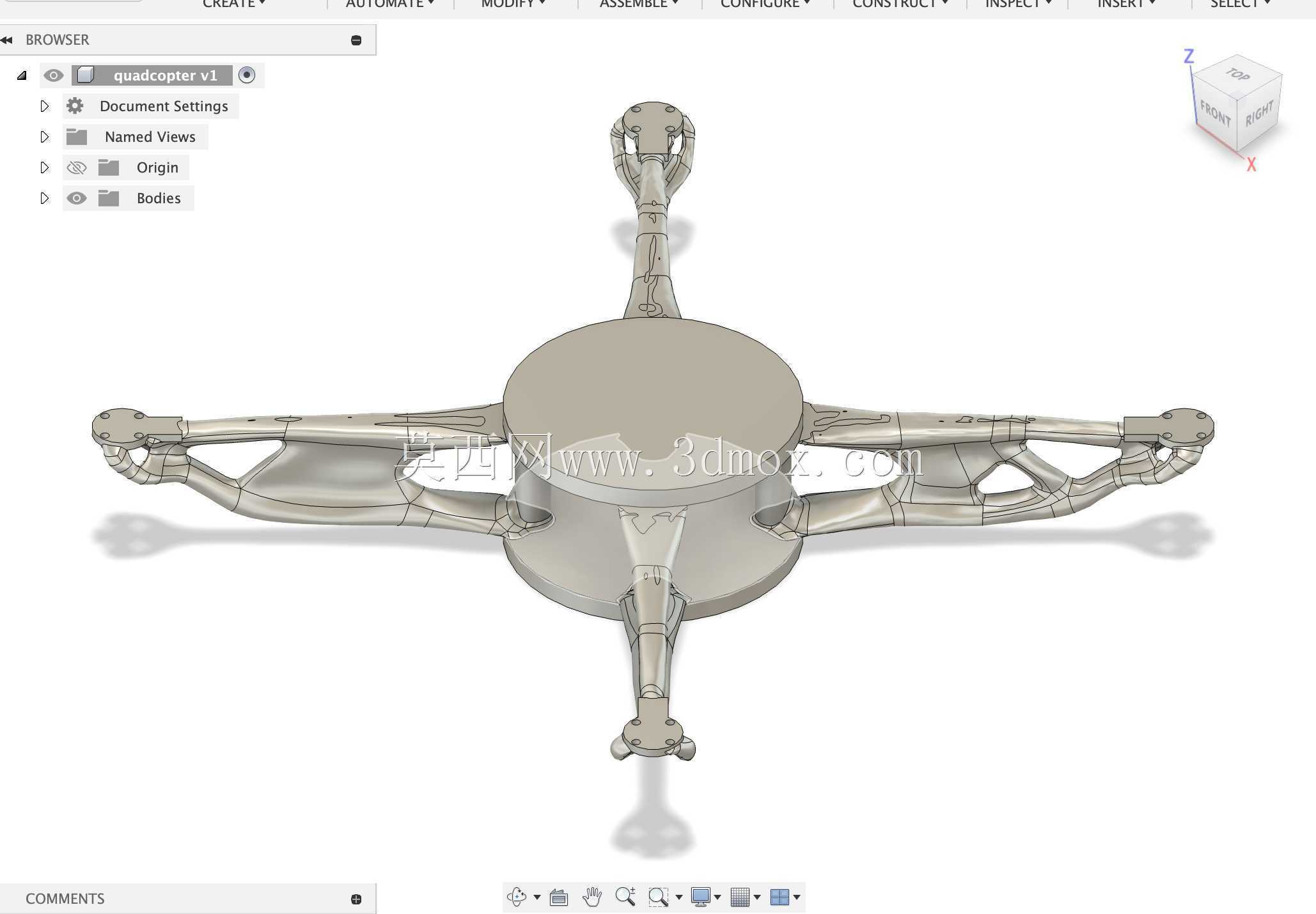

　　这款四旋翼机架的核心承载区域采用圆盘式中心布局，中心盘上下预留了飞控安装、电池固定的平整安装面，中心盘的厚度经过受力校核，能够承载整机起飞重量下的动载荷冲击，避免飞行过程中中心区域出现形变影响飞控传感器的测量精度。四个机臂采用一体化仿生拓扑结构设计，从中心盘向外延伸的过程中，截面尺寸逐步收窄，在保证机臂末端电机安装位结构强度的前提下，尽可能去除非受力区域的材料，降低整机的自重占比，提升有效载荷的承载空间。机臂末端的电机安装座预留了标准的电机安装孔位，能够适配主流的无刷电机安装尺寸，安装座的平面度公差控制在合理范围内，保证电机安装后输出轴与机臂平面垂直，避免飞行过程中出现动力输出角度偏差带来的姿态控制误差。

　　从实际应用场景来看，这款机架适配小型消费级及轻度行业作业类四旋翼飞行器，可用于航拍测绘、短途轻载物资投送、低空环境巡检等场景，机架的结构设计充分考虑了户外作业的抗冲击需求，机臂与中心盘的连接区域做了圆弧过渡强化处理，在发生轻度擦碰、降落冲击时，应力能够沿着过渡圆弧均匀分散，不会在连接位置出现应力集中导致的断裂问题。机臂的镂空结构并非单纯为了减重，镂空区域的筋条走向完全匹配飞行过程中机臂的受力路径，当电机输出升力时，筋条能够承担主要的拉压载荷，同时镂空结构也能降低飞行过程中的风阻，减少紊流对机架稳定性的干扰。

　　安装边界方面，中心盘的上层安装面直径适配主流的飞控模块、GPS模块的安装尺寸，下层空间可容纳标准规格的动力电池、电调组件，四个机臂的展开长度经过匹配计算，能够保证相邻机臂上的螺旋桨在转动过程中不会出现干涉，同时预留了足够的桨尖安全距离，减少桨叶涡流之间的相互干扰。机架整体的重心设计落在中心盘的几何中心位置，机臂的重量分布对称，不需要额外增加配重块就能实现整机的静平衡，降低飞控系统的姿态修正负担，提升飞行过程中的续航表现。

　　设计过程中优先考虑了结构的可制造性，一体化的结构设计可以通过3D打印、一体铸造成型等方式实现，不需要额外的拼接紧固件，减少了装配环节带来的连接间隙问题，同时也降低了长期使用过程中连接位置松动的风险。机臂上的走线槽与中心盘的内部空腔连通，电机的供电线、信号线可以沿着机臂内部的通道引入中心盘内部，避免线材外露带来的风阻增加和飞行过程中线材被桨叶打到的风险。中心盘的底部预留了载荷挂载接口，能够适配相机挂载架、物资投放机构等常见的任务载荷，接口位置的结构做了局部加厚处理，能够承载挂载载荷带来的附加力矩，避免挂载作业时中心盘底部出现形变。

　　从结构受力的角度分析，这款机架在垂直起降、平飞、转向等不同飞行姿态下，载荷传递路径清晰，升力从机臂末端的电机安装位沿着筋条传递到中心盘，最终汇总到整机重心位置，没有多余的载荷分支，结构的受力效率较高。机臂末端的脚架连接位做了下沉设计，降落时的冲击载荷能够直接通过机臂的主承力筋条传递到中心盘，不会在局部位置产生过大的冲击应力，提升了机架的降落抗损能力。整体结构没有冗余的设计元素，每一处结构特征都对应明确的受力或者功能需求，在轻量化和结构强度之间找到了合理的平衡点，能够满足小型四旋翼飞行器的日常使用需求。
