垂直起降固定翼构型无人机概念设计

　　这款垂直起降构型的无人机设计，核心瞄准无专用起降场地的作业场景，区别于传统多旋翼无人机的续航短板与固定翼无人机的跑道依赖，在结构布局上做了针对性的融合优化。从实际作业维度看，这类构型可适配电力巡线、山地测绘、应急物资投送、边境巡检等多种场景，不需要提前平整起降场地，在丘陵、楼顶、舰船甲板等狭小空间就能完成起降动作，作业灵活性远高于常规固定翼飞行器。

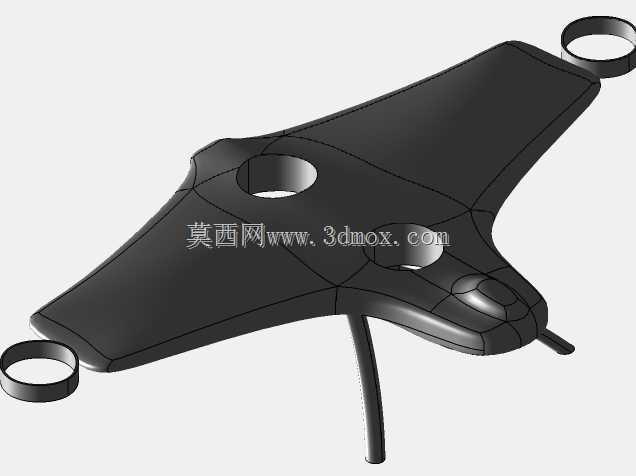

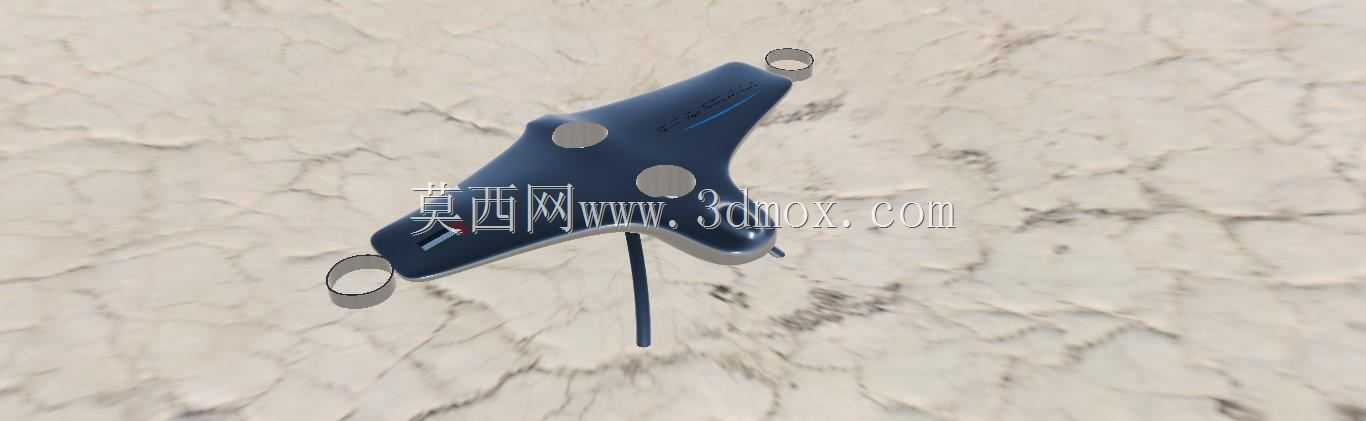

　　设计思路上，主体采用翼身融合的三角飞翼布局，将三个升力旋翼安装点布置在翼面的三个受力均衡位置，尾部设置推进动力单元，垂直起降阶段依靠三个升力旋翼提供升力，平飞阶段切换为尾部推进动力提供前飞动力，翼面自身产生升力，兼顾垂直起降的便利性与固定翼飞行的低能耗、长航时优势。翼身融合的曲面设计没有突兀的棱角，既可以降低飞行过程中的气动阻力，也能减少雷达反射截面积，兼顾一定的低可探测性需求，外壳曲面做了连续顺滑的曲率过渡，避免应力集中在翼面拼接位置，提升整体结构强度。

　　从结构细节看，三个升力旋翼的安装座做了沉台设计，旋翼桨叶在收纳状态下可以完全贴合翼面轮廓，不会突出机体表面增加风阻，安装座内部预留了电机走线空间与电机固定螺孔位，可适配常用的外转子无刷电机，安装座周边做了局部加厚处理，抵消旋翼运转时产生的振动载荷，避免长期振动导致翼面结构疲劳。尾部的推进动力安装杆采用细长流线型截面，从机体尾部中心延伸而出，既保证推进桨与机体的安全距离，避免桨叶打到翼面结构，也尽可能减少杆体本身的气动阻力，杆体内部预留动力线与信号线的穿线通道，与机体内部的飞控舱连通。

　　安装边界与尺寸适配方面，整机翼展控制在可单人携带的尺寸区间，机体最大厚度满足内置锂电池、飞控模块、GPS天线、任务载荷舱的空间需求，任务载荷舱位于机体重心位置，可挂载小型光电吊舱、测绘相机或者轻量化物资箱，挂载接口采用标准快拆结构，不需要额外工具就能完成载荷更换。起落部分没有设计专用的起落架结构，依靠三个旋翼安装座的底部凸缘作为着陆支撑点，三个支撑点形成稳定的三角支撑面，着陆时的冲击力可以直接传递到翼面的主承力结构上，省去了传统起落架的重量与空间占用，进一步提升整机的载荷续航能力。

　　机体内部的走线全部采用翼面内部预埋线槽的方式，没有外露的线束，既降低气动阻力，也避免户外作业时线束被树枝、线缆勾挂造成损坏。飞控安装位设置在机体几何中心位置，也就是三个升力旋翼的中心交汇点，这个位置的振动幅度最小，能保证飞控的加速度计、陀螺仪传感器采集数据的准确性，减少飞行过程中的姿态解算误差。电池舱设计成快抽结构，位于重心位置前后可调的区间内，可根据挂载任务载荷的重量调整电池安装位置，保证整机重心始终落在合理范围内，避免姿态控制出现偏差。

　　实际使用中，这款构型的无人机在垂直起飞到安全高度后，可逐步过渡到平飞状态，过渡过程中飞控会自动调整三个升力旋翼的转速差与尾部推进动力的输出，保证姿态平稳，不会出现掉高或者侧倾的问题；降落阶段则逐步降低尾部推进动力，提升升力旋翼的转速，从平飞状态逐步过渡到悬停状态，再垂直降落到狭小的起降点上。整个结构没有复杂的倾转旋翼机构，相比倾转旋翼类的垂直起降无人机，活动部件更少，结构可靠性更高，维护难度更低，适合户外复杂环境下的长期作业，不需要频繁维护活动铰接部件，降低了现场作业的保障压力。翼面的曲面设计也预留了太阳能电池片的粘贴位置，后续可拓展太阳能补电功能，进一步提升长航时作业能力。
